申请日2014.02.26
公开(公告)日2014.08.13
IPC分类号C02F9/14; C02F3/28; E03F1/00
摘要
一种城市排水管网污水分流处理系统，包括分流检查井、回流检查井、污水分流井阵和污水分流处理系统信息节点;污水分流井阵包括依次串接的沉淀井、水处理井和清水井，沉淀井通过分流管与分流检查井连接，清水井经回用管接入污水回用系统、经回流管连接回流检查井，水处理井经沼气管连接沼气收集系统;分流、回流检查井同时设置在污水主干管、干管或支管上并与污水处理厂连通，信息节点设置在分流管上。本实用新型可将污水源污水全部处理后排放，降低对城市水体污染，实现污水就地处理和再生回用，利于实现城市区域性良性水循环，避免巨量建设投入及设备长期空置浪费，对污水分级处理还有利于实施污泥减量和集中式污水处理设施出水水质的达标提高。
权利要求书
1.一种城市排水管网污水分流处理系统，其特征在于，包括分流检查井、 回流检查井、污水分流井阵和污水分流处理系统信息节点;
该污水分流井阵包括依次串联连接的沉淀井、水处理井和清水井，该沉淀 井通过分流管与所述分流检查井连接，该清水井通过回用管接入污水回用系 统、通过回流管连接所述回流检查井，该水处理井通过沼气管连接沼气收集系 统;
该分流检查井、回流检查井同时设置在污水主干管、污水干管或污水支管 上并与污水处理厂连通;
该污水分流处理系统信息节点设置在所述分流管上。
2.如权利要求1所述的城市排水管网污水分流处理系统，其特征在于， 所述分流检查井连接源水管。
3.如权利要求1所述的城市排水管网污水分流处理系统，其特征在于，
所述污水分流井阵的沉淀井、水处理井、清水井通过自流导管连接，其出 水口阶梯升高;
或所述沉淀井、水处理井、清水井通过水泵导管连接;
或所述沉淀井、水处理井、清水井通过泵井连接。
4.如权利要求1所述的城市排水管网污水分流处理系统，其特征在于， 所述污水分流井阵的沉淀井、水处理井、清水井为一体式结构或分体式结构。
5.如权利要求1所述的城市排水管网污水分流处理系统，其特征在于， 所述沉淀井、水处理井、清水井均设置密闭的清渣口和检修梯。
6.如权利要求1所述的城市排水管网污水分流处理系统，其特征在于， 所述污水分流井阵的沉淀井、水处理井、清水井中至少一种井的数量为两个或 两个以上，并采用并联方式或串联方式与其他井连接。
7.如权利要求1所述的城市排水管网污水分流处理系统，其特征在于， 所述污水分流井阵数量为两个或两个以上。
8.如权利要求1至7之一所述的城市排水管网污水分流处理系统，其特 征在于，所述分流检查井井壁为塑钢缠绕管或双平壁钢塑复合缠绕管。
9.如权利要求1至7之一所述的城市排水管网污水分流处理系统，其特 征在于，所述污水分流井阵的沉淀井、水处理井、清水井井壁为塑钢缠绕管或 双平壁钢塑复合缠绕管。
10.如权利要求9所述的城市排水管网污水分流处理系统，其特征在于， 所述塑钢缠绕管或双平壁钢塑复合缠绕管在缠绕带材两侧搭接部、在加强肋之 间的凹槽底部，包括全面覆盖缠绕搭接结构的短玻纤塑胶复合增强层。
说明书
一种城市排水管网污水分流处理系统
技术领域
本实用新型涉及一种用于城市地下管网对污水进行分流处理的系统。
背景技术
城市各类生产、生活所排放的污水，对社会环境及自然环境的影响是显而 易见的普遍问题。目前，具有代表性的城市污水排放方法是：除少数危害性较 大的污水源外，大部分污水形成的污染源直接排放到城市的污水输送主干管网 中，然后，在大型的污水处理厂经过集中处理后，对外排放。
随着城市化水平的提高，工厂和人口聚集、污水排水量激增，集中式污水 处理体系设施建设投入巨大，由于污水的过量集中，在引流干网巨大的建设投 入的同时，也使污水处理出水水质达标度的提高变得极其困难。城市区域经济 发展是不均衡的，前期建设过大超前投入，不但经济实力不允许;即使建成， 大型集中式污水处理设施长期空置运营，消耗费用也相当巨大，难以为继。这 在很大程度上是排水体系设计不合理造成的。
实用新型内容
本实用新型要解决的技术问题在于，提供一种城市排水管网污水分流处理 系统，克服现有城市集中式污水处理体制建设投入巨大，且因区域经济发展不 均衡造成的长期空置浪费问题。

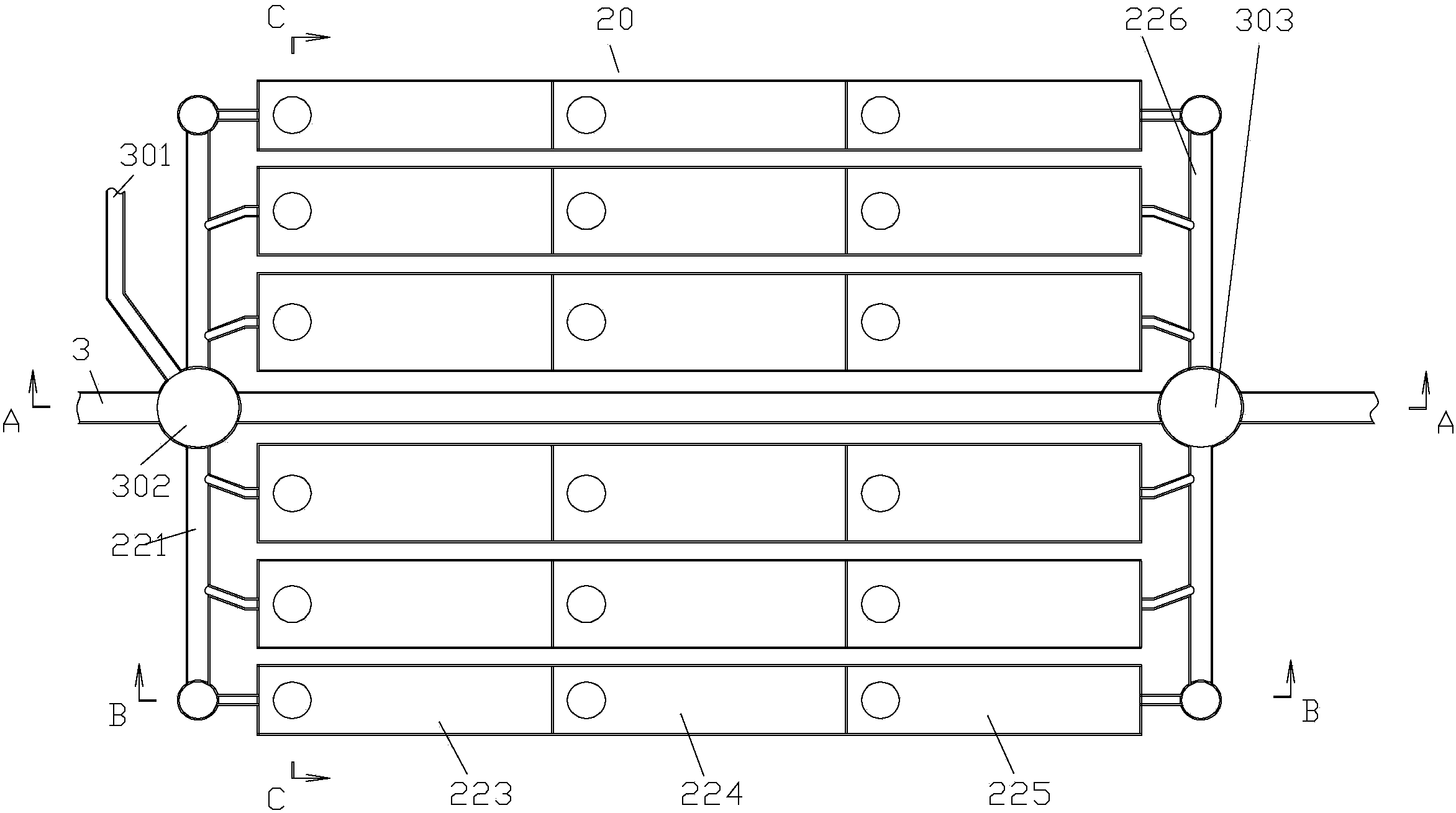

本实用新型解决其技术问题所采用的技术方案是：构造一种城市排水管网 污水分流处理系统，其特征在于，包括分流检查井、回流检查井、污水分流井 阵和污水分流处理系统信息节点;
该污水分流井阵包括依次串联连接的沉淀井、水处理井和清水井，该沉淀 井通过分流管与所述分流检查井连接，该清水井通过回用管接入污水回用系 统、通过回流管连接所述回流检查井，该水处理井通过沼气管连接沼气收集系 统;
该分流检查井、回流检查井同时设置在污水主干管、污水干管或污水支管 上并与污水处理厂连通;
该污水分流处理系统信息节点设置在所述分流管上。
在本实用新型的城市排水管网污水分流处理系统中，所述分流检查井连接 源水管。
在本实用新型的城市排水管网污水分流处理系统中，所述污水分流井阵的 沉淀井、水处理井、清水井通过自流导管连接，其出水口阶梯升高;或所述沉 淀井、水处理井、清水井通过水泵导管连接;或所述沉淀井、水处理井、清水 井通过泵井连接。
在本实用新型的城市排水管网污水分流处理系统中，所述污水分流井阵的 沉淀井、水处理井、清水井为一体式结构或分体式结构。
在本实用新型的城市排水管网污水分流处理系统中，所述沉淀井、水处理 井、清水井均设置密闭的清渣口和检修梯。
在本实用新型的城市排水管网污水分流处理系统中，所述污水分流井阵的 沉淀井、水处理井、清水井中至少一种井的数量为两个或两个以上，并采用并 联方式或串联方式与其他井连接。
在本实用新型的城市排水管网污水分流处理系统中，所述污水分流井阵数 量为两个或两个以上。
在本实用新型的城市排水管网污水分流处理系统中，所述分流检查井井壁 为塑钢缠绕管或双平壁钢塑复合缠绕管。
在本实用新型的城市排水管网污水分流处理系统中，所述污水分流井阵的 沉淀井、水处理井、清水井井壁为塑钢缠绕管或双平壁钢塑复合缠绕管。
在本实用新型的城市排水管网污水分流处理系统中，所述塑钢缠绕管或双 平壁钢塑复合缠绕管在缠绕带材两侧搭接部、在加强肋之间的凹槽底部，包括 全面覆盖缠绕搭接结构的短玻纤塑胶复合增强层。
实施本实用新型的城市排水管网污水分流处理系统，与现有技术比较，其 有益效果是：污水分流处理系统是与城市主干管配套建设的分散式污水处理和 污水收集利用设施，可使成千上万个污水源在污水源处就近得到有效处理、科 学利用，并将剩余的污水全部送到污水处理厂处理后排放，使其对城市水体的 污染降低至最小程度;而分散式污水处理功能实现了污水的就地处理和再生回 用，不仅有利于实现城市区域性良性水循环，还可避免集中式污水处理设施及 引流干网由于污水的过量集中，造成巨量建设投入以及区域经济发展不均衡造 成的长期空置浪费，对污水的分级处理还有利于实施污泥减量和集中式污水处 理设施出水水质的达标提高;对于部分历史遗留的雨污合流管，污水分流处理 系统还可通过因地制宜的设置和采用适宜的截留倍数，有效地削峰调蓄。
