申请日2013.10.23
公开(公告)日2014.04.30
IPC分类号E03B3/02
摘要
本实用新型公开了一种用于收集初期雨水、晴天错接污水的短管截流系统，包括用于连接污水处理厂的截流干管，用于布置在雨水管道出口处的截流井，以及用于将所述截流井内的污水导流至所述截流干管上截流短管，布置在不同雨水管道出口处的截流井通过各自的截流短管并联导通连接在所述截流干管上，初期雨水和晴天错接污水通过截流井和截流短管直接进入截流干管。本实用新型能够实现晴天时错接污水通过截流井、截流短管直接进入截流干管，而不排入河道或受纳水体，减小对水体污染。雨季时降雨初期污染物浓度较高的雨水经截流井、截流短管直接进入截流干管，被收集至下游初期雨水处理装置经处理后排入河道或受纳水体。
权利要求书
1.一种用于收集初期雨水、晴天错接污水的短管截流系统，其特征在于：包 括用于连接污水处理厂的截流干管，用于布置在雨水管道出口处的截流井， 以及用于将所述截流井内的污水导流至所述截流干管上截流短管;布置在 不同雨水管道出口处的截流井通过各自的截流短管并联导通连接在所述截 流干管上，初期雨水和晴天错接污水通过截流井和截流短管直接进入截流 干管。
2.如权利要求1所述的用于收集初期雨水、晴天错接污水的短管截流系统， 其特征在于：所述截流井为跳跃堰式截流井、槽式截流井或堰式截流井。
3.如权利要求1或2所述的用于收集初期雨水、晴天错接污水的短管截流系 统，其特征在于：在所述截流井上的雨水管道入水口处和雨水管道出水口 处之间横设有一过水堰，所述过水堰将所述截流井内部隔离成仅上部导通 的入水侧和出水侧，所述截流短管导通设置在所述入水侧的下部。
说明书
用于收集初期雨水、晴天错接污水的短管截流系统
技术领域
本实用新型涉及城市排水的技术领域，尤其涉及一种用于收集初期雨水、 晴天错接污水的短管截流系统。
背景技术
目前城市雨水均通过市政管道接入河道或受纳水体，由于初期雨水污染物 含量较高，所以初期雨水往往是城市水体一个较为重要的污染源。目前基本采 用在城市雨水总出口处建设调蓄池，收集初期雨水。该方法占地面积大、投资 较大。在城市建成区实施较为困难。同时市政管网建设中由于人为失误或其他 因素造成部分污水管道接入雨水管道的现象普遍存在，这部分污水往往不经任 何处理经雨水管道排入水体，对水体造成较大污染。
因此，本申请人致力于开发一种可有效收集城市各分散排水口地表径流的 初期雨水，以及城市中由于错误接入雨水管道污水的用于收集初期雨水、晴天 错接污水的短管截流系统。
实用新型内容
有鉴于现有技术的上述不足，本实用新型提出一种可有效收集城市各分散 排水口地表径流的初期雨水，以及城市中由于错误接入雨水管道污水的用于收 集初期雨水、晴天错接污水的短管截流系统。

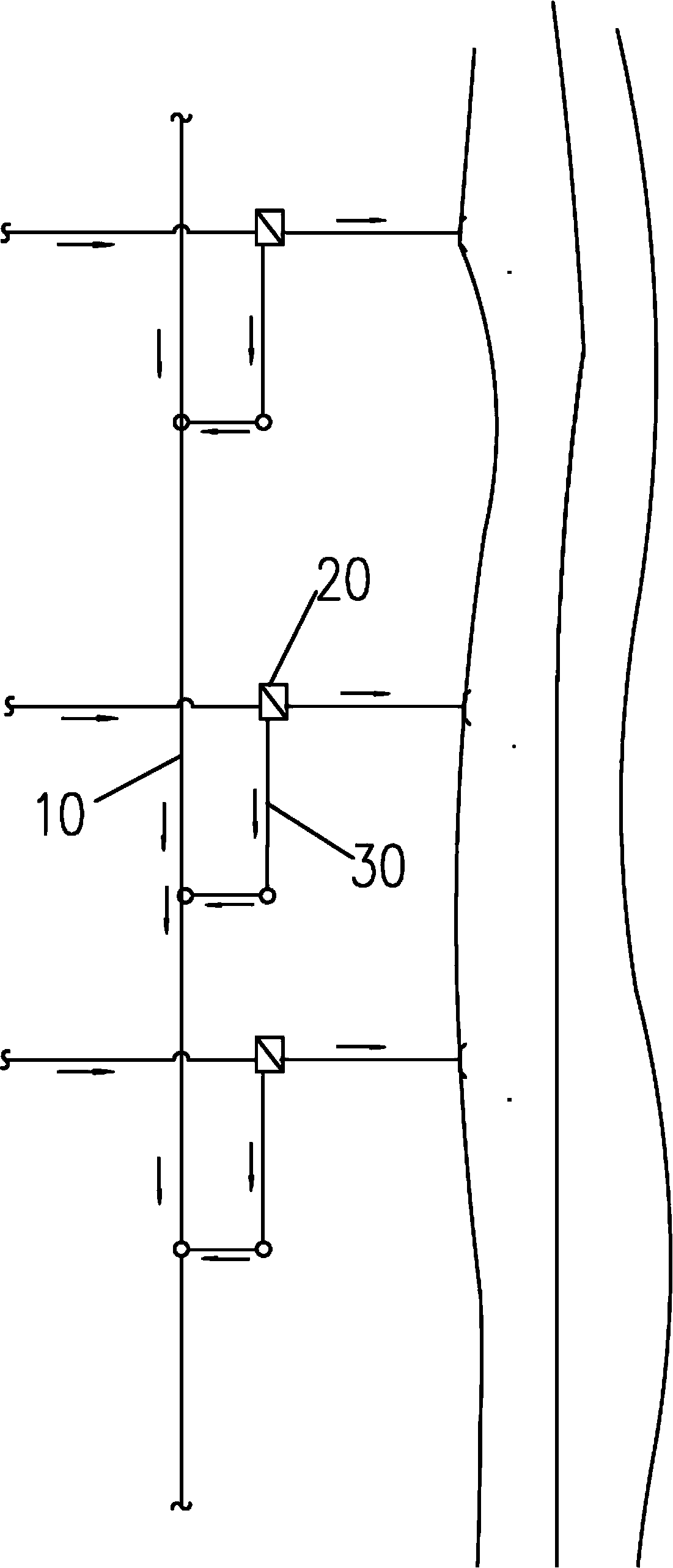

为实现上述目的，本实用新型提供了一种用于收集初期雨水、晴天错接污 水的短管截流系统，包括用于连接污水处理厂的截流干管，用于布置在雨水管 道出口处的截流井，以及用于将所述截流井内的污水导流至所述截流干管上截 流短管，布置在不同雨水管道出口处的截流井通过各自的截流短管并联导通连 接在所述截流干管上，初期雨水和晴天错接污水通过截流井和截流短管直接进 入截流干管。
较佳的，所述截流井为跳跃堰式截流井、槽式截流井或堰式截流井。
较佳的，在所述截流井上的雨水管道入水口处和雨水管道出水口处之间横 设有一过水堰，所述过水堰将所述截流井内部隔离成仅上部导通的入水侧和出 水侧，所述截流短管导通设置在所述入水侧的下部。
本实用新型的用于收集初期雨水、晴天错接污水的短管截流系统能够实现 晴天时错接污水通过截流井、截流短管直接进入截流干管，而不排入河道或受 纳水体，减小对水体污染。雨季时降雨初期污染物浓度较高的雨水经截流井、 截流短管直接进入截流干管，被收集至下游初期雨水处理装置经处理后排入河 道或受纳水体。本实用新型可将城市分散的各雨水管道出口处错接的污水、初 期雨水完全收集，并流统一通过截流干管输送至污水处理厂进行集中处理，从 而达到减小污染物排放，减轻水体污染的目的。
以下将结合附图对本实用新型的构思、具体结构及产生的技术效果作进一 步说明，以充分地了解本实用新型的目的、特征和效果。
