申请日2013.10.23
公开(公告)日2014.04.02
IPC分类号C02F11/12
摘要
本实用新型公开了一种回转式污泥脱水减量化装置，包括支架和设于支架上的圆筒，其特征在于，所述的圆筒上设有污泥入口和污泥出口，所述的圆筒内设有转动筛，所述的圆筒底部设有高温气体入口，圆筒底部设有一气体出口，所述的气体出口上设有气体净化装置。本实用新型所述的回转式污泥脱水减量化装置，具有的有益效果为：转动筛能够带动里面的污泥一起回转，在回转中与高温烟道气充分接触，促进污泥中的水分蒸发;污泥中水分在负压状态下蒸发，蒸发速度快、蒸发量大，污泥减量大;能将含水80-90%的污泥处理到含水率60%，便于污泥的后续处置;可以利用周围热电厂的经过处理要排放的烟道废气作为热源，热电厂的烟道废气一般处理后排放，这里进行利用，节约了能耗，降低成本。
权利要求书

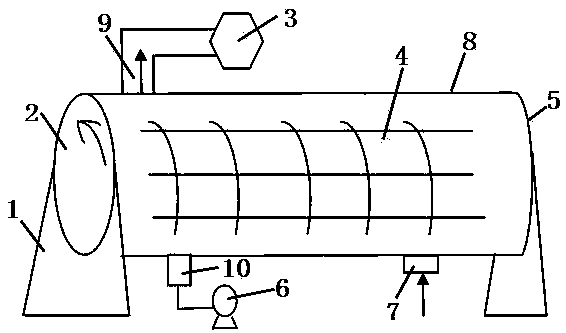

1.一种回转式污泥脱水减量化装置，包括支架和设于支架上的圆筒，其特征在于，所述的圆筒上设有污泥入口和污泥出口，所述的圆筒内设有转动筛，所述的圆筒底部设有高温气体入口，圆筒顶部设有一气体出口，所述的气体出口上设有气体净化装置。
2.根据权利要求1所述的一种回转式污泥脱水减量化装置，其特征在于，所述的圆筒上还设有一抽真空口，所述的抽真空口连接真空泵。
3.根据权利要求1所述的一种回转式污泥脱水减量化装置，其特征在于，所述的气体净化装置内填充有活性炭。
4.根据权利要求1所述的一种回转式污泥脱水减量化装置，其特征在于，所述的高温气体入口连接热电厂的烟道废气出口。
说明书
一种回转式污泥脱水减量化装置
技术领域
本实用新型涉及污泥脱水领域，特别涉及一种回转式污泥脱水减量化装置。
背景技术
污水生物处理中产生的大量的剩余污泥，污泥一般含有大量的有机物、丰富的氮、磷、钾和微量元素，可以有效利用;但是，未处理的污泥中也含有重金属、病原菌、寄生虫以及某些难分解的有机毒物，如果处理不当，排放后会对环境造成严重的污染。目前国内大部分污水厂仅将污泥机械脱水至含水率80%，此时的污泥体积仍然很大，为了便于后面的利用和处理，需要进一步降低含水率，进行减量化处理。
一些污泥减量处理技术能够降低污泥含水率，但是还存在一定问题，如污泥干燥器处理法，能够将污泥含水率降至约20%左右，但是存在耗能高、占地面积大的缺点。
实用新型内容
针对上述问题，本实用新型的目的在于提供一种能够有效解决上述问题的一种回转式污泥脱水减量化装置。
为达到上述目的，本实用新型所提出的技术方案为：一种回转式污泥脱水减量化装置，包括支架和设于支架上的圆筒，其特征在于，所述的圆筒上设有污泥入口和污泥出口，所述的圆筒内设有转动筛，所述的圆筒底部设有高温气体入口，圆筒顶部设有一气体出口，所述的气体出口上设有气体净化装置。
优选的，所述的圆筒上还设有一抽真空口，所述的抽真空口连接真空泵。
优选的，所述的气体净化装置内填充有活性炭。
优选的，所述的高温气体入口可以连接热电厂的烟道废气出口，利用周围热电厂的经过处理要排放的烟道废气作为热源，热电厂的烟道废气一般处理后排放，这里进行利用，节约了能耗，降低成本。
采用上述技术方案，本实用新型所述的回转式污泥脱水减量化装置，具有的有益效果为：
1) 转动筛能够带动里面的污泥一起回转，在回转中与高温烟道气充分接触，促进污泥中的水分蒸发;
2) 污泥中水分在负压状态下蒸发，蒸发速度快、蒸发量大，污泥减量大;
3) 能将含水80-90%的污泥处理到含水率60%，便于污泥的后续处置;
4) 可以利用周围热电厂的经过处理要排放的烟道废气作为热源，热电厂的烟道废气一般处理后排放，这里进行利用，节约了能耗，降低成本。
