申请日2013.10.23
公开(公告)日2014.04.30
IPC分类号B65G67/04
摘要
本实用新型公开了一种石油钻井污泥自动装车装置，包括送料槽，所述送料槽内转动连接有无轴螺旋输送叶片，所述送料槽的其中一端连接有出料管，所述出料管与送料槽连通，所述无轴螺旋输送叶片的其中一端穿过出料管并传动连接有动力装置，所述出料管的一侧设有可将物料提升到一定高度的提升装置;本实用新型采用上述技术方案，通过无轴螺旋输送叶片将污泥输送到远离钻井区域的位置，同时通过提升螺杆将污泥运送到一定的高度，通过物料排出管将污泥排出直接流入到罐车，不用再进行人工转运，同时也避免了对环境造成的污染。
权利要求书

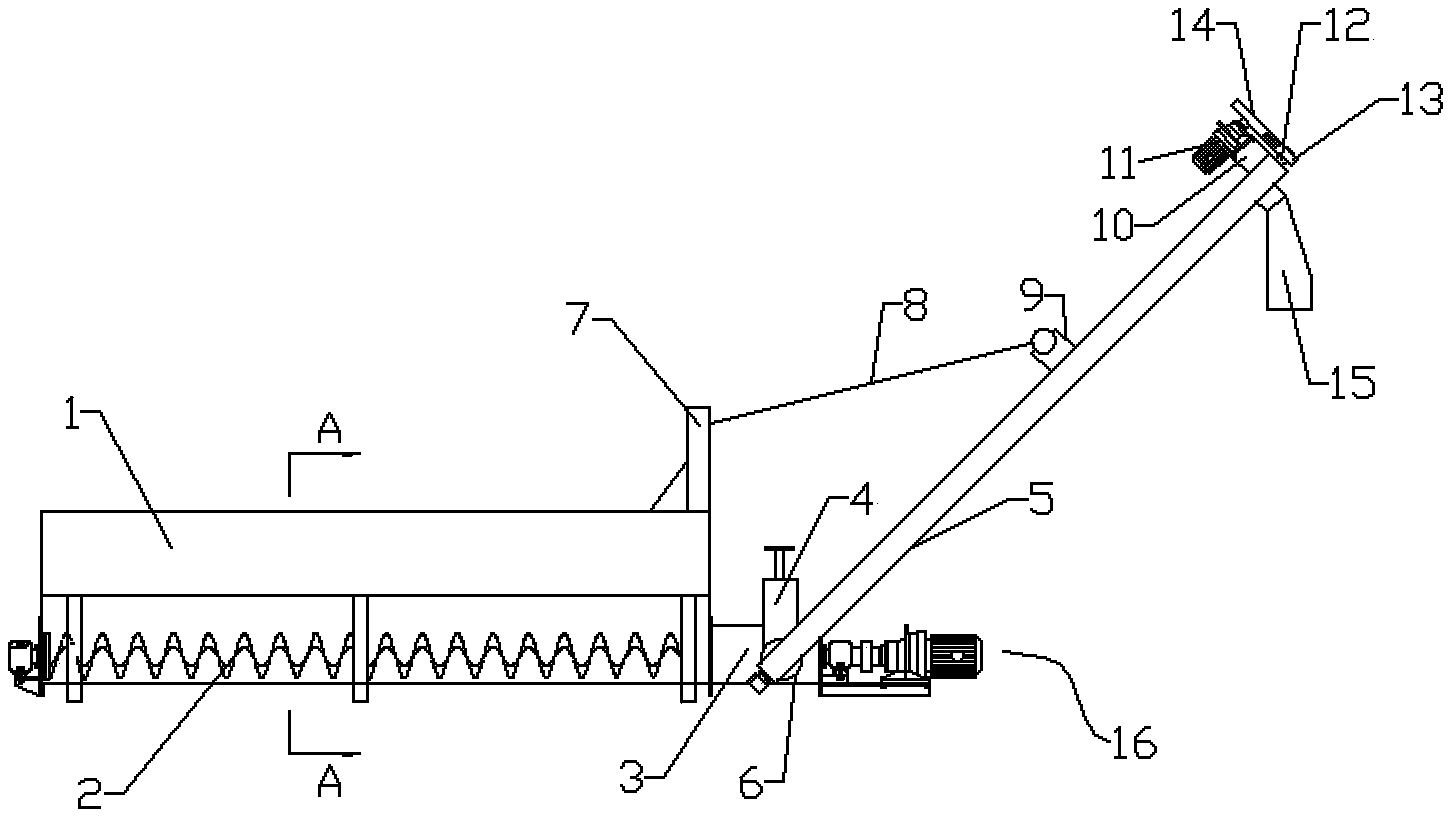

1.一种石油钻井污泥自动装车装置，包括送料槽(1)，所述送料槽(1)内转动连接有无轴螺旋输送叶片(2)，所述送料槽(1)的其中一端连接有出料管(3)，所述出料管(3)与送料槽(1)连通，其特征在于：所述无轴螺旋输送叶片(2)的其中一端穿过出料管(3)并传动连接有动力装置(16)，所述出料管(3)的一侧设有可将物料提升到一定高度的提升装置。
2.根据权利要求1所述的一种石油钻井污泥自动装车装置，其特征在于：所述物料提升装置包括提升筒(5)，所述提升筒(5)通过进料管(6)与出料管(3)连通，所述提升筒(5)上远离进料管(6)的一端设有物料排出管(15)，所述提升筒(5)内转动连接有用于将物料从进料管(6)处提升到出料管(3)处的提升螺杆(12)。
3.根据权利要求2所述的一种石油钻井污泥自动装车装置，其特征在于：所述提升筒(5)倾斜设置。
4.根据权利要求3所述的一种石油钻井污泥自动装车装置，其特征在于：所述提升筒(5)上靠近物料排出管(15)的位置固定连接有提升电机(11)，所述提升电机(11)与提升螺杆(12)传动连接。
5.根据权利要求4所述的一种石油钻井污泥自动装车装置，其特征在于：所述动力装置(16)包括固定座(17)，所述固定座(17)上通过水平电机座(18)固定连接有水平输送电机(19)，所述水平输送电机(19)通过联轴器(20)传动连接有减速器(22)，所述减速器(22)的输出轴与无轴螺旋输送叶片(2)固定连接。
6.根据权利要求5所述的一种石油钻井污泥自动装车装置，其特征在于：所述进料管(6)上位于提升筒(5)与出料管(3)之间的位置设有控制阀门(4)。
7.根据权利要求6所述的一种石油钻井污泥自动装车装置，其特征在于：所述送料槽(1)与提升筒(5)之间设有拉绳(8)。
8.根据权利要求7所述的一种石油钻井污泥自动装车装置，其特征在于：所述提升电机(11)的输出轴上固定连接有主动轮(14)，所述提升螺杆(12)远离进料管(6)的一端的端部固定连接有从动轮(13)，所述主动轮(14)与从动轮(13)之间通过皮带传动连接。
说明书
一种石油钻井污泥自动装车装置
技术领域
本实用新型涉及一种石油钻井污泥自动装车装置，属于石油钻井用辅助设备。
背景技术
在石油钻井过程中会产生大量的糊状的污泥，这些糊状污泥堆积在钻井旁边，多采用人工或用挖掘机装车运走，这种方式既不利于钻井作业、费时费工，同时也对现场环境造成污染。
为解决上述技术问题专利申请号为201220116327.1的实用新型专利公开了一种污泥螺旋输送机，这种输送机可将污泥输送到远离钻井的地方，有效的解决了污泥在钻井旁堆积的问题，但是还需要人工进行装车转运，在转运过程中不仅需要大量的人员，也会造成周围环境的污染。
发明内容
本实用新型要解决的技术问题是针对现有技术的不足，提供一种能够将钻井中产生的污泥自动装车，不会对环境造成污染，节省人力的石油钻井污泥自动装车装置。
为解决上述问题，本实用新型采用以下技术方案：一种石油钻井污泥自动装车装置，包括送料槽，所述送料槽内转动连接有无轴螺旋输送叶片，所述送料槽的其中一端连接有出料管，所述出料管与送料槽连通，所述无轴螺旋输送叶片的其中一端穿过出料管并传动连接有动力装置，所述出料管的一侧设有可将物料提升到一定高度的提升装置。
以下是本实用新型的进一步改进：
所述物料提升装置包括提升筒，所述提升筒通过进料管与出料管连通，所述提升筒上远离进料管的一端设有物料排出管，所述提升筒内转动连接有用于将物料从进料管处提升到出料管处的提升螺杆。
进一步改进：
所述提升筒倾斜设置。
进一步改进：
所述提升筒上靠近物料排出管的位置固定连接有提升电机，所述提升电机与提升螺杆传动连接。
进一步改进：
所述动力装置包括固定座，所述固定座上通过水平电机座固定连接有水平输送电机，所述水平输送电机通过联轴器传动连接有减速器，所述减速器的输出轴与无轴螺旋输送叶片固定连接。
进一步改进：
所述进料管上位于提升筒与出料管之间的位置设有控制阀门。
进一步改进：
所述送料槽与提升筒之间设有拉绳。
进一步改进：
所述提升电机的输出轴上固定连接有主动轮，所述提升螺杆远离进料管的一端的端部固定连接有从动轮，所述主动轮与从动轮之间通过皮带传动连接。
本实用新型采用上述技术方案，通过无轴螺旋输送叶片将污泥输送到远离钻井区域的位置，同时通过提升螺杆将污泥运送到一定的高度，通过物料排出管将污泥排出直接流入到罐车，不用再进行人工转运，同时也避免了对环境造成的污染。
下面结合附图对本实用新型的技术方案做进一步的说明。
