申请日2013.10.23
公开(公告)日2014.04.09
IPC分类号C02F1/463
摘要
本实用新型公开了一种同轴电絮凝污水处理系统，包括源水池、电絮凝水处理器、澄清器、缓冲池和清水池，所述的源水池通过输水管线与电絮凝水处理器连接，电絮凝水处理器通过输水管线分别与澄清器和缓冲池连接，澄清器和缓冲池分别通过输水管线与清水池连接。本实用新型目的是提供一种结构简单、污水的处理效果好的同轴电絮凝污水处理系统，在污水在同轴电絮凝污水处理系统内采取一定的强氧化措施，削减系统处理有机污染物的负荷。
权利要求书

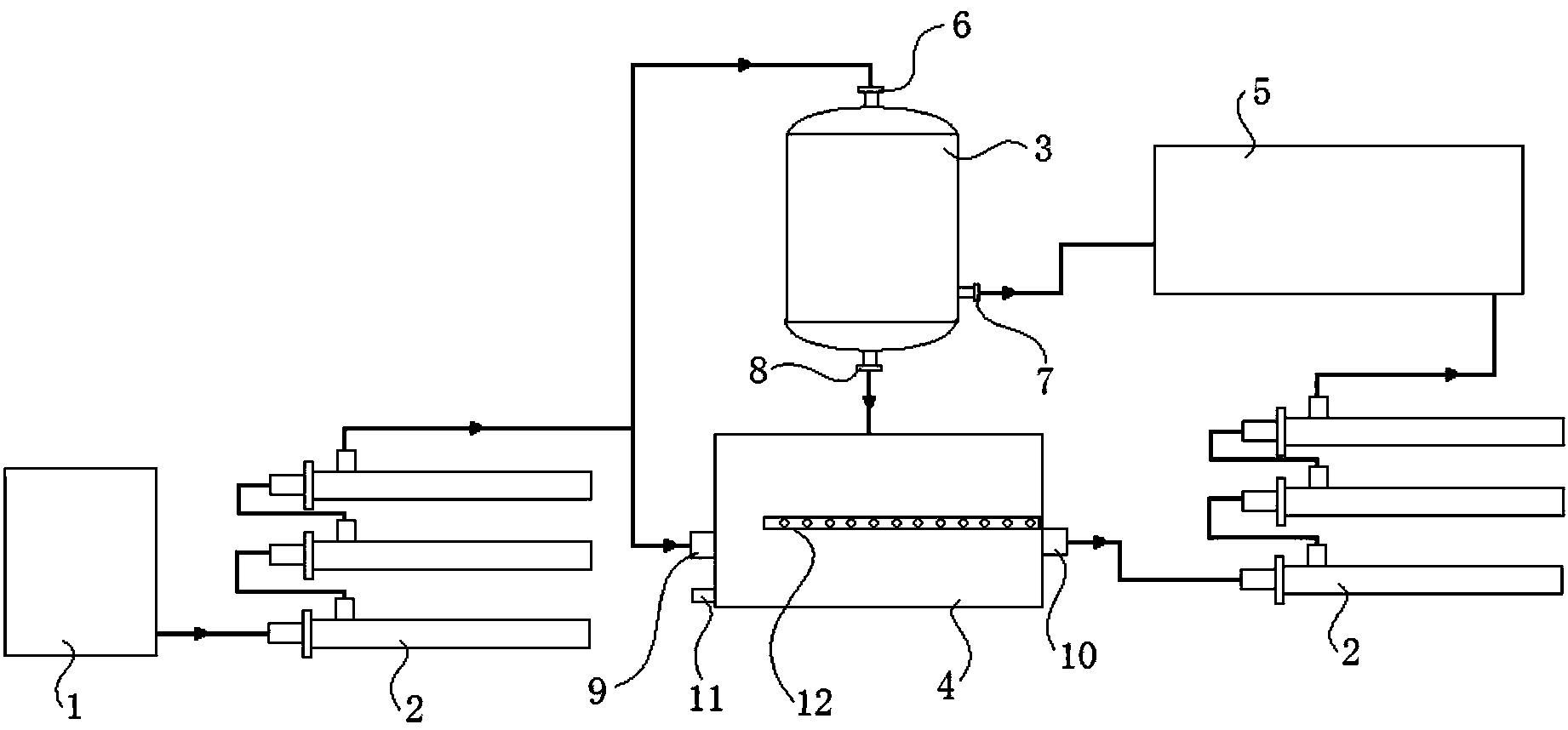

1.一种同轴电絮凝污水处理系统，包括源水池(1)、电絮凝水处理器(2)、 澄清器(3)、缓冲池(4)和清水池(5)，其特征在于：所述的源水池(1)通 过输水管线与电絮凝水处理器(2)连接，电絮凝水处理器(2)通过输水管线 分别与澄清器(3)和缓冲池(4)连接，澄清器(3)和缓冲池(4)分别通过 输水管线与清水池(5)连接。
2.根据权利要求1所述的一种同轴电絮凝污水处理系统，其特征在于： 所述的澄清器(3)顶部位置设置有澄清器进水口(6)，澄清器(3)下部侧边 位置设置有澄清器出水口(7)，澄清器(3)底部位置设置有澄清器排污管(8); 所述的电絮凝水处理器(2)出水口通过输水管线与澄清器进水口(6)连接; 所述的澄清器出水口(7)通过输水管线与清水池(5)连接;所述的澄清器排 污管(8)通过输水管线与缓冲池(4)连接。
3.根据权利要求1或2所述的一种同轴电絮凝污水处理系统，其特征在 于：所述的缓冲池(4)上设置有缓冲池进水口(9)、缓冲池出水口(10)和缓 冲池排渣管(11)，所述的缓冲池(4)内部设置曝气装置(12)，所述的缓冲池 进水口(9)通过输水管线与电絮凝水处理器(2)连接，所述的缓冲池出水口 (10)通过输水管线与清水池(5)连接。
4.根据权利要求3所述的一种同轴电絮凝污水处理系统，其特征在于： 所述缓冲池出水口(10)与清水池(5)连接的输水管线上设置电絮凝水处理器 (2)。
5.根据权利要求1-4中任意一项所述的一种同轴电絮凝污水处理系统， 其特征在于：所述的电絮凝水处理器(2)为同轴电絮凝水处理器。
说明书
一种同轴电絮凝污水处理系统
技术领域
本实用新型属于水处理设备技术领域，具体涉及一种同轴电絮凝污水处理 系统。
背景技术
电絮凝污水处理系统的主要设备是电絮凝反应器，它有箱式、同轴圆管式 等多种结构型式。同轴电絮凝污水处理系统是采用同轴金属圆管作电极，外管 和内管之间的空间是电絮凝反应室，电絮凝反应在一个完全封闭的反应室中进 行，反应室的形状呈圆环柱曲面形，反应室中的压力高于大气压力，电化学反 应在这个反应室内反应得更加彻底，并且对一般电絮凝处理器难以处理的溶解 性污染物有很高的处理能力。
但是，对一些有机物浓度较高和含有难以氧化有机污染物的废水，污水的 处理效果受到限制。
实用新型内容
本实用新型目的是提供一种结构简单、污水的处理效果好的同轴电絮凝污 水处理系统，在污水在同轴电絮凝污水处理系统内采取一定的强氧化措施，削 减系统处理有机污染物的负荷。
为了解决上述技术问题，本实用新型是通过以下技术方案实现的：一种同 轴电絮凝污水处理系统，其包括源水池、电絮凝水处理器、澄清器、缓冲池和 清水池，所述的源水池通过输水管线与电絮凝水处理器连接，电絮凝水处理器 通过输水管线分别与澄清器和缓冲池连接，澄清器和缓冲池分别通过输水管线 与清水池连接。
优选的是，所述的澄清器顶部位置设置有澄清器进水口，澄清器下部侧边 位置设置有澄清器出水口，澄清器底部位置设置有澄清器排污管;所述的电絮 凝水处理器出水口通过输水管线与澄清器进水口连接;所述的澄清器出水口通 过输水管线与清水池连接;所述的澄清器排污管通过输水管线与缓冲池连接。
优选的是，所述的缓冲池上设置有缓冲池进水口、缓冲池出水口和缓冲池 排渣管，所述的缓冲池内部设置曝气装置，所述的缓冲池进水口通过输水管线 与电絮凝水处理器连接，所述的缓冲池出水口通过输水管线与清水池连接。
优选的是，所述缓冲池出水口与清水池连接的输水管线上设置电絮凝水处 理器。
优选的是，所述的电絮凝水处理器为同轴电絮凝水处理器。
本实用新型的有益效果：在同轴电絮凝污水处理系统中加入缓冲池以及在 缓冲池中设置曝气装置，对同轴电絮凝污水处理系统中的污水进行强氧化措施， 削减系统处理有机污染物的负荷;在缓冲池与清水池之间设置电絮凝水处理器， 可以最大限度的对污水中的有机污染物进行消除。
