申请日2013.10.23
公开(公告)日2014.07.02
IPC分类号C02F1/463
摘要
本实用新型公开了一种同轴电絮凝污水处理系统的缓冲池，包括缓冲池体，缓冲池体一侧设置有横截面为“V”型结构的沉淀槽，沉淀槽设置于缓冲池体一侧底部，沉淀槽与缓冲池体为一体化设置，缓冲池体上设置曝气装置，曝气装置包括进气管和曝气咀，进气管设置于缓冲池体的侧边底部，曝气咀设置于进气管上;本实用新型目的是提供一种结构简单、污水的处理效果好的同轴电絮凝污水处理系统的缓冲池，在缓冲调节池内采取一定的强氧化措施，削减系统有机污染物的负荷，对整个污水处理系统的运行进行改善。
权利要求书

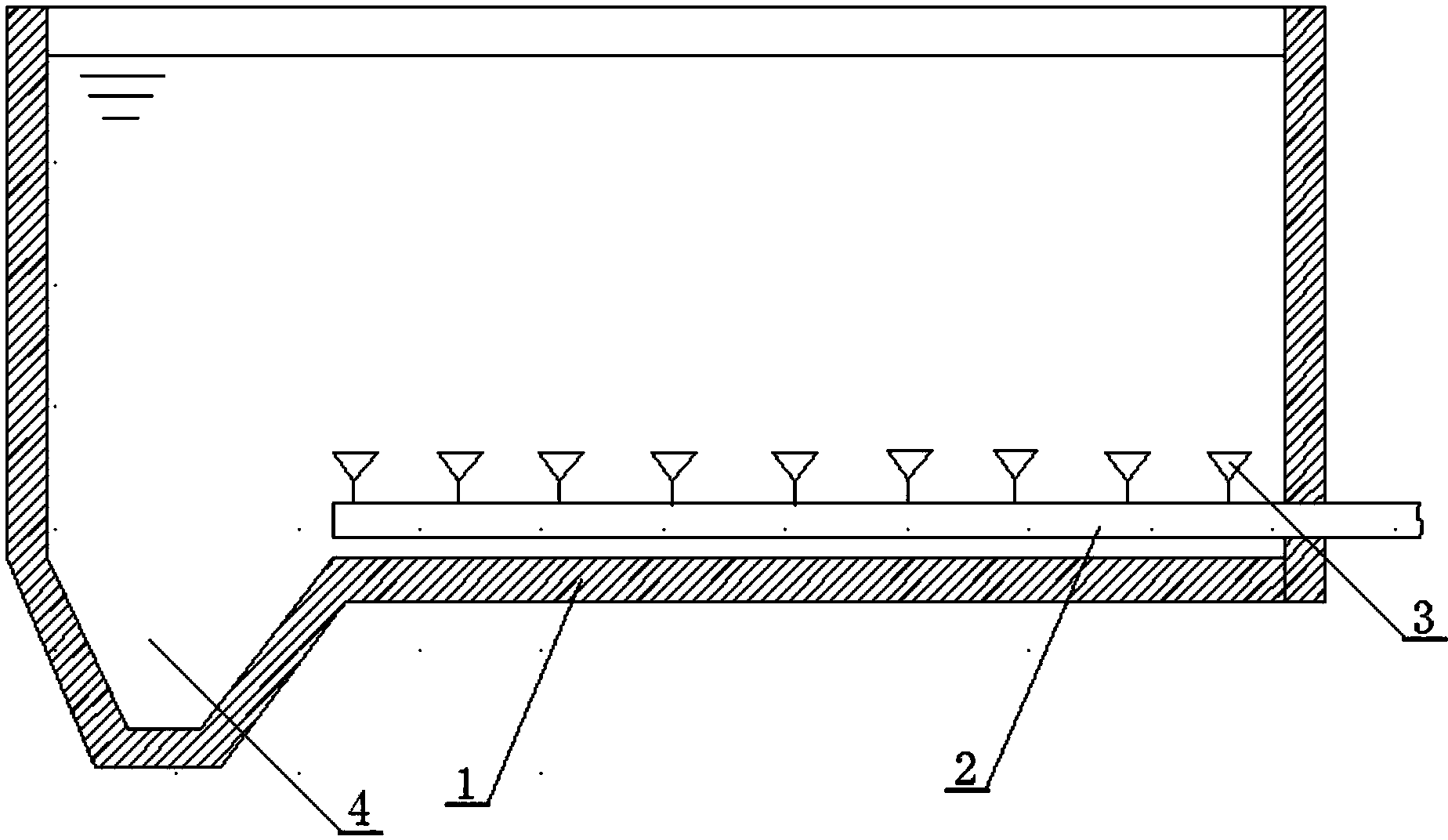

1.一种同轴电絮凝污水处理系统的缓冲池，其特征在于：包括缓冲池体(1)，所述的缓冲池体(1)一侧设置有横截面为“V”形结构的沉淀槽(4)，所述的沉淀槽(4)设置于缓冲池体(1)一侧底部，所述沉淀槽(4)与缓冲池体(1)为一体化设置，所述的缓冲池体(1)上设置曝气装置，所述的曝气装置包括进气管(2)和曝气咀(3)，所述的进气管(2)设置于缓冲池体(1)的侧边底部，所述的曝气咀(3)设置于进气管(2)上。
2.根据权利要求1所述的一种同轴电絮凝污水处理系统的缓冲池，其特征在于：所述的进气管(2)设置于缓冲池体(1)侧边相对沉淀槽(4)一侧的底部位置。
说明书
一种同轴电絮凝污水处理系统的缓冲池
技术领域
本实用新型属于水处理设备技术领域，具体涉及一种同轴电絮凝污水处理系统的缓冲池。
背景技术
同轴电絮凝污水处理系统，由原水预处理设备、电絮凝反应器、电絮凝反应电源、出水后处理设备等部分组成。在原水预处理部分设有污水缓冲调节池，它是对系统进水的水量和水质进行调节，减轻污水对系统后续部分产生冲击，使整个污水处理系统能够正常运行。但是，对一些有机物浓度较高和含有难以氧化有机污染物的废水，仅使用拦截、除砂、沉淀、混合等方法，不能达到污水预处理的目的。
实用新型内容
本实用新型目的是提供一种结构简单、污水的处理效果好的同轴电絮凝污水处理系统的缓冲池，在缓冲池内采取一定的强氧化措施，削减系统处理有机污染物的负荷，对整个污水处理系统的运行进行改善。
为了解决上述技术问题，本实用新型是通过以下技术方案实现的：一种同轴电絮凝污水处理系统的缓冲池，其包括缓冲池体，所述的缓冲池体一侧设置有横截面为“V”形结构的沉淀槽，所述的沉淀槽设置于缓冲池体一侧底部，所述沉淀槽与缓冲池体为一体化设置，所述的缓冲池体上设置曝气装置，所述的曝气装置包括进气管和曝气咀，所述的进气管设置于缓冲池体的侧边底部，所述的曝气咀设置于进气管上。
优选的是，所述的进气管设置于缓冲池体侧边相对沉淀槽一侧的底部位置。
本实用新型的工作原理：
本实用新型是对同轴电絮凝污水处理系统的缓冲池进行改进，缓冲池是在普通缓冲调节池的底部设有曝气装置，当污水进入同轴电絮凝污水处理系统时，先在该缓冲调节池内得到曝气，增加污水中的溶解氧含量，这时，污水中的好氧细菌迅速生长、繁殖和代谢，使污水中的部分有机物得到消解和降解。经过预处理的有机废水再进入同轴电絮凝反应器时，污水中有机物的氧化絮凝更加容易，污水的处理程度更为彻底。
