申请日2014.02.25
公开(公告)日2014.07.09
IPC分类号E03B1/04; E03C1/12
摘要
本发明涉及一种家用纯水机废水回收再利用装置，它解决了用户家庭中纯水机净化处理自来水所产生废水的直排浪费问题，能够对家用纯水机的废水进行有效的回收储存和再利用。本装置包括：纯水机废水储水箱、进水管线、溢水管线、补水管线、取水管线、通气管道、取水管线控制阀门、洗面盆取水支管线、洗面盆取水控制阀门、洗菜盆取水支管线、洗菜盆取水控制阀门、座便器取水支管线、座便器取水控制阀门、生活取水支管线、生活取水控制阀门、建筑给水系统主干管、补水管线控制阀门、补水控制阀门。本发明的推广应用，对于用户家庭来说是节约用水，节约水费开支;对于社会来说，可以取得巨大的水资源节约成效，具有重大的现实意义和社会经济效益。
权利要求书
1.家用纯水机废水回收再利用装置，其特征在于，包括纯水机废水储水箱、进水管线、溢水管线、 补水管线、取水管线、通气管道、取水管线控制阀门、洗面盆取水支管线、洗面盆取水控制阀门、洗菜盆 取水支管线、洗菜盆取水控制阀门、座便器取水支管线、座便器取水控制阀门、生活取水支管线、生活取 水控制阀门、建筑给水系统主干管、补水管线控制阀门、补水控制阀门。
2.根据权利要求1所述的家用纯水机废水回收再利用装置，其特征在于，所述家用纯水机废水回收 再利用装置的所述纯水机废水储水箱“3”，是一种密闭的储水容器，在容器的箱体上设置有安装挂孔或支 架底座，在箱体的左右两侧面靠近背面的中部位置，对称设置有两个进水口“4”，在箱体的左右两侧面靠 近背面的顶部位置，对称设置有两个溢水口“5”，在箱体的左右两侧面靠近背面的底部位置，对称设置有 两个补水口“6”，在箱体的底面的中部位置设置有一个取水口“7”，在箱体的顶面设置有一个通气口“8”， 在箱体的正面设置有一处沿垂直方向布置的长条型的水位观察窗“10”，所述安装挂孔或支架底座用于安 装固定所述纯水机废水储水箱“3”，所述进水口“4”同所述进水管线“2”相连接，所述溢水口“5”同 所述溢水管线“11”相连接，所述补水口“6”同所述补水管线“28”相连接，所述取水口“7”同所述取 水管线“13”相连接，所述通气口“8”同所述通气管道“9”相连接，所述水位观察窗“10”为透明材料 制成。
3.根据权利要求1所述的家用纯水机废水回收再利用装置，其特征在于，所述家用纯水机废水回收 再利用装置的所述进水管线“2”的一端，同纯水机“1”的废水口相连接，另一端同所述纯水机废水储水 箱的进水口“4”相连接。
4.根据权利要求1所述的家用纯水机废水回收再利用装置，其特征在于，所述家用纯水机废水回收 再利用装置的所述溢水管线“11”的一端，同所述纯水机废水储水箱的溢水口“5”相连接，另一端插入 就近的下水管道地漏“12”中放置。
5.根据权利要求1所述的家用纯水机废水回收再利用装置，其特征在于，所述家用纯水机废水回收 再利用装置的所述补水管线“28”的一端，同所述建筑给水系统主干管“26”相连接，在所述补水管线“28” 上设置有所述补水管线控制阀门“27”，所述补水管线“28”的另一端同所述纯水机废水储水箱的补水口 “6”相连接，进一步的同所述补水控制阀门“29”相连接，所述补水控制阀门“29”安装于所述纯水机 废水储水箱“3”内。
6.根据权利要求1所述的家用纯水机废水回收再利用装置，其特征在于，所述家用纯水机废水回收 再利用装置的所述通气管道“9”的一端，同所述纯水机废水储水箱的通气口“8”相连接，另一端自由置 于自然环境之中，同大气环境直接相通。
7.根据权利要求1所述的家用纯水机废水回收再利用装置，其特征在于，所述家用纯水机废水回收 再利用装置的所述取水管线“13”的一端，同所述纯水机废水储水箱的取水口“7”相连接，在所述取水 管线“13”上设置有所述取水管线控制阀门“14”，所述取水管线“13”的另一端依据不同的实施例，可 以支分成四路支管线，即洗菜盆取水支管线“23”、洗面盆取水支管线“20”、座便器取水支管线“17”和 生活取水支管线“15”，所述洗菜盆取水支管线“23”的一端同所述取水管线“13”相连接，另一端同所 述洗菜盆取水控制阀门“24”相连接，所述洗菜盆取水控制阀门“24”安装固定在洗菜盆“25”上;所述 洗面盆取水支管线“20”的一端同所述取水管线“13”相连接，另一端同所述洗面盆取水控制阀门“21” 相连接，所述洗面盆取水控制阀门“21”安装固定在洗面盆“22”上;所述座便器取水支管线“17”的一 端同所述取水管线“13”相连接，另一端同座便器取水控制阀门“18”相连接，所述座便器取水控制阀门 “18”安装固定在座便器“19”的储水箱上;所述生活取水支管线“15”的一端同所述取水管线“13”相 连接，另一端同生活取水控制阀门“16”相连接，所述生活取水控制阀门“16”，安装固定在盥洗间或厨 房内适宜位置的墙面上。
说明书
家用纯水机废水回收再利用装置
技术领域：
本发明涉及一种纯水机废水回收再利用装置，具体涉及一种家用纯水机废水回收再利用装置。
背景技术：
水是生命之源，生活饮用水质的好坏与人们的身体健康密切相关。我们日常生活饮用的自来水虽然经 过了净化、消毒处理，达到了生活饮用水的水质标准要求，但在生活饮用水的输配过程中，存在造成二次 污染的问题，随着生活饮用水输配设备和管网的逐步老化，二次污染问题将会越来越严重。部分用户使用 的桶装水，由于储存时间较长，水质不够新鲜，并且在其生产和运输过程中也存在污染问题。另外，饮水 机的储水胆、水道、聪明座等部位长期得不到清洗或消毒，就会成为细菌和病毒滋生的温床，也会对饮用 水造成污染。
纯水机作为一种终端水处理设备，彻底解决了上述问题，让人们的生活饮用水安全得到了保障。
随着人们生活水平的提高，和对身体健康重视程度的不断加强，对生活饮用水的质量也有了更高的要 求，越来越多的家庭用户选择安装了纯水机，对家中的生活饮用水进行进一步的净化处理。
纯水机是应用反渗透技术对源水进行净化处理的，基于所应用技术的原因，它在对自来水进行净化处 理的过程中，必然会产生废水。目前市面上销售的纯水机的纯水：废水比例一般为1∶3至1∶5(视源水的 水质、压力等情况而有所变化)，按照每个用户家庭每天30L的纯水使用量计算，则每天产生的废水量最 少是90L。目前，所有纯水机产品的废水几乎都是从下水道直接排掉的，虽然建议用户可以将废水进行回 收再利用，但在实际使用中，由于用户家庭自行回收和再利用废水存在极大地不便利性，废水实际上都是 从下水道直接被排掉了。
按照全国目前有100万台家用纯水机设备的投运数量计算，则每天白白从下水道排放掉的废水量总计 为0.9亿升，合9万立方，每年为328.5亿升，合3285万立方。每立方自来水的价格按照3.00/m3元计算， 则每个家庭用户每月浪费掉的自来水价值8.10元人民币，每年为97.20元人民币，全国每天浪费掉的自 来水价值27万元人民币，每年浪费掉的自来水价值9855万元人民币。这是一项巨大的浪费，这不仅是对 金钱的浪费，更是对有限水资源的浪费。
随着居民家庭中纯水机使用数量的不断增加，这项浪费数据将会呈进一步攀升的趋势，在人类生活饮 用水越来越紧缺的现实状况下，这种浪费无疑更加剧了事态的恶化。
实际上，家用纯水机净化处理自来水所产生的废水，只是一种概念上的叫法，它并不是真正的不可被 使用的“废水”，它是由纯水机净化处理自来水而产生的，相比源水含有较高浓度的藻类污染物、细菌、 余氯、重金属、无机盐及有机化学污染等物质的，净化处理自来水的尾水。事实上，自来水由于已经经过 了纯水机第一级滤芯PP棉、第二级滤芯颗粒活性炭、第三级滤芯压缩活性炭(该流程依据不同品牌纯水 机的水处理流程设计有所变化)的过滤、吸附，同自来水原水相比较，废水中的红虫、泥沙、铁锈、异色、 异味、部分余氯、直径大于1um或5um的悬浮物、胶体已经被过滤、吸附除去了，因此，该废水完全可以 被回收用于洗菜、洗碗、洗水果、洗脸、洗脚、洗衣服、冲厕所、摆拖布、摆抹布、浇花、打扫卫生等， 在人类淡水资源日益紧缺的现实状况下，也很有必要对这部分被白白浪费掉的水资源进行回收再利用。
发明内容：
本发明的目的是，提供一种适合于在用户家庭中安装使用的，家用纯水机废水回收再利用装置，实现 对纯水机废水的有效回收储存和再利用，解决用户家庭中纯水机净化处理自来水所产生废水的直排浪费问 题，有效提高水资源的利用率，实现一水多用。本装置安装方便，操作简便，经济实用，使用安全可靠。
为了实现上述目的，本发明所采取的技术方案如下：
所述家用纯水机废水回收再利用装置，包括纯水机废水储水箱、进水管线、溢水管线、补水管线、取 水管线、通气管道、取水管线控制阀门、洗面盆取水支管线、洗面盆取水控制阀门、洗菜盆取水支管线、 洗菜盆取水控制阀门、座便器取水支管线、座便器取水控制阀门、生活取水支管线、生活取水控制阀门、 建筑给水系统主干管、补水管线控制阀门、补水控制阀门。

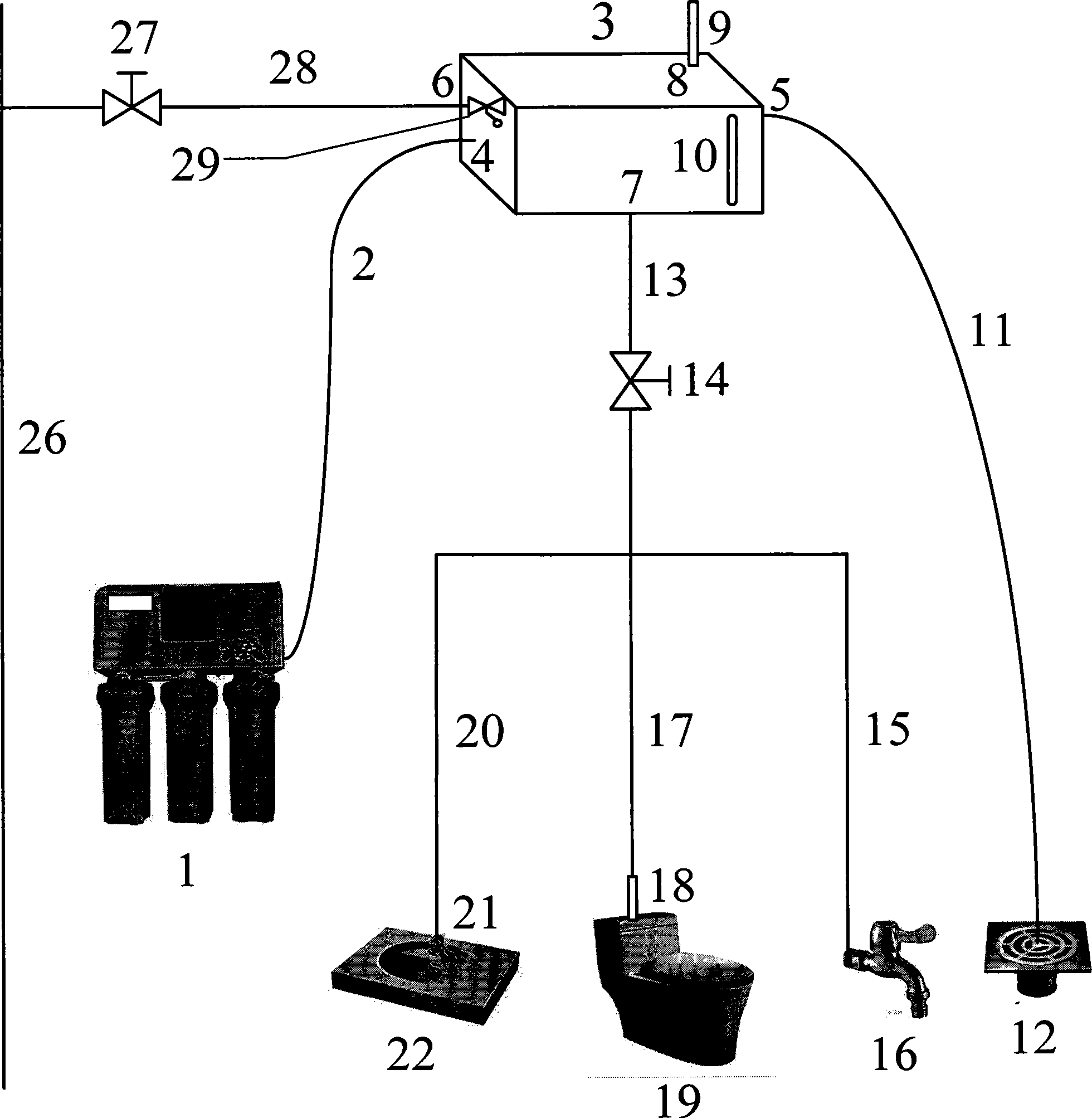

所述家用纯水机废水回收再利用装置的所述纯水机废水储水箱“3”，是一种密闭的储水容器，在容器 的箱体上设置有安装挂孔或支架底座，在箱体的左右两侧面靠近背面的中部位置，对称设置有两个进水口 “4”，在箱体的左右两侧面靠近背面的顶部位置，对称设置有两个溢水口“5”，在箱体的左右两侧面靠近 背面的底部位置，对称设置有两个补水口“6”，在箱体的底面的中部位置设置有一个取水口“7”，在箱体 的顶面设置有一个通气口“8”，在箱体的正面设置有一处沿垂直方向布置的长条型的水位观察窗“10”， 所述安装挂孔或支架底座用于安装固定所述纯水机废水储水箱“3”，所述进水口“4”同所述进水管线“2” 相连接，所述溢水口“5”同所述溢水管线“11”相连接，所述补水口“6”同所述补水管线“28”相连接， 所述取水口“7”同所述取水管线“13”相连接，所述通气口“8”同所述通气管道“9”相连接，所述水 位观察窗“10”为透明材料制成，用于观察、掌握所述纯水机废水储水箱“3”的液位。
所述家用纯水机废水回收再利用装置的所述进水管线“2”的一端，同纯水机“1”的废水口相连接， 另一端同所述纯水机废水储水箱的进水口“4”相连接。
所述家用纯水机废水回收再利用装置的所述溢水管线“11”的一端，同所述纯水机废水储水箱的溢水 口“5”相连接，另一端插入就近的下水道地漏“12”中放置。
所述家用纯水机废水回收再利用装置的所述补水管线“28”的一端，同所述建筑给水系统主干管“26” 相连接，在所述补水管线“28”上设置有所述补水管线控制阀门“27”，所述补水管线“28”的另一端同 所述纯水机废水储水箱的补水口“6”相连接，进一步的同所述补水控制阀门“29”相连接，所述补水控 制阀门“29”安装于所述纯水机废水储水箱“3”内。
所述通气管道“9”的一端同所述纯水机废水储水箱“3”的通气口“8”相连接，另一端自由置于自 然环境之中，同大气环境直接相通。
所述家用纯水机废水回收再利用装置的所述取水管线“13”的一端，同所述纯水机废水储水箱的取水 口“7”相连接，在所述取水管线“13”上设置有所述取水管线控制阀门“14”，所述取水管线“13”的另 一端依据不同的实施例，可以支分成四路支管线，即洗菜盆取水支管线“23”、洗面盆取水支管线“20”、 座便器取水支管线“17”和生活取水支管线“15”。
所述洗菜盆取水支管线“23”的一端同所述取水管线“13”相连接，另一端同所述洗菜盆取水控制阀 门“24”相连接，所述洗菜盆取水控制阀门“24”安装固定在洗菜盆“25”上。
所述洗面盆取水支管线“20”的一端同所述取水管线“13”相连接，另一端同所述洗面盆取水控制阀 门“21”相连接，所述洗面盆取水控制阀门“21”安装固定在洗面盆“22”上。
所述座便器取水支管线“17”的一端同所述取水管线“13”相连接，另一端同所述座便器取水控制阀 门“18”相连接，所述座便器取水控制阀门“18”安装固定在座便器“19”的储水箱上。
所述生活取水支管线“15”的一端同所述取水管线“13”相连接，另一端同所述生活取水控制阀门“16” 相连接，所述生活取水控制阀门“16”，安装固定在用户家庭盥洗间或厨房内适宜位置的墙面上。
