申请日2014.01.03
公开(公告)日2014.04.30
IPC分类号C02F103/16; C02F9/06
摘要
本发明公开了一种热镀锌的废酸废水回用生产工艺，所述生产工艺步骤包括：(1)将热镀锌回用水进行电解，产生氯气，并生成氢氧化钠溶液;(2)将助镀液通入喷淋塔中，并将氯气送入喷淋塔与助镀液反应，将生成的溶液回流到助镀槽中，用铵水调节pH值，得到沉淀;(3)将漂洗水用泵抽到喷淋塔中，与氯气反应，将生成的溶液回流到处理槽中，将氢氧化钠溶液通入到处理槽中，通过处理，得到沉淀;(4)将步骤2和步骤3得到的沉淀投入废酸处理池中与盐酸反应，使盐酸完全消耗后，通入氯气，将剩余的沉淀消耗完全生成新的溶液。本发明减少了热镀锌行业中废酸废水助镀液处理整体设备的投入，有利于降低成本、节约资源、循环利用、变废为宝。
权利要求书
1.一种热镀锌的废酸废水回用生产工艺，其特征在于，所述生产工艺步骤包括：
(1)用同离子发生器将热镀锌回用水进行电解，产生氯气，并生成氢氧化钠溶液;
(2)将助镀槽中的助镀液通入助镀液喷淋塔中，并将同离子发生器中产生的氯气通过引风机送入助镀液喷淋塔与助镀液反应，将生成的溶液重新回流到助镀槽中，并用铵水调节PH值，得到沉淀;
(3)将处理槽中的漂洗水用泵抽到漂洗水喷淋塔中，与通过助镀液喷淋塔的氯气反应，将生成的溶液重新回流到处理槽中，将同离子发生器中的氢氧化钠溶液通入到处理槽中，通过中和反应、曝气、搅拌、压滤，得到沉淀;
(4)将步骤2和步骤3得到的沉淀投入废酸处理池中与盐酸反应，通过曝气搅拌，使盐酸完全消耗后，通入氯气，将剩余的沉淀消耗完全生成新的溶液。
2.根据权利要求1所述的热镀锌的废酸废水回用生产工艺，其特征在于：所述的同离子发生器每小时产氯气4kg，氢氧化钠4.5kg。
3.根据权利要求1所述的热镀锌的废酸废水回用生产工艺，其特征在于：所述步骤2和步骤3的沉淀为氢氧化铁。
4.根据权利要求1所述的热镀锌的废酸废水回用生产工艺，其特征在于：所述的PH值采用在线检测探头检验。
5.根据权利要求1所述的热镀锌的废酸废水回用生产工艺，其特征在于：所述步骤4中生成的新溶液为氯化铁溶液。
说明书
热镀锌的废酸废水回用生产工艺
技术领域
本发明涉及一种热镀锌领域，特别是涉及一种热镀锌的废酸废水回用生产工艺。
背景技术
热镀锌生产工艺酸洗钢件通常用盐酸。再算吸过程中会产生亚铁离子，当盐酸中的亚铁离子达到200g-300g/L时，盐酸中铁离子达到饱和。当酸液浓度降到5-8%时一般就不用了，只能当做废酸来处理。废酸大部分工厂都通过支付费用的方式，将废酸委外处理。
酸洗后的钢件需要水冲洗表面，称为漂洗。酸洗钢件，不断的将酸和亚铁离子带入漂洗水，工艺要求水体中的亚铁离子越少越好，所以该水必须定期处理。废水一般其PH值在0~1左右，铁离子浓度可达1000mg/L。传统的漂洗水处理方法，是加NaOH或Ca(OH)2中和，目的是提高PH，去除铁离子。但是此类方法对铁离子比较浪费，造成了很大的经济损失。
助镀是热镀锌工艺重要环节，由于漂洗水的亚铁离子的存在，不可避免会不断的将其带入助镀槽，过量的铁离子带入助镀槽会影响工件质量和锌的浪费。一般工艺要求助镀液亚铁离子的含量控制在1g/L以内。当助镀槽中的亚铁离子达到一定浓度时，需要及时清除助镀液中的亚铁盐。通常方法是把助镀液的温度加热到65℃以上，然后加入双氧水氧化剂，使亚铁盐变成铁盐沉淀，但若亚铁盐含量太高，就只有排放重配，相当不便。
发明内容
本发明主要解决的技术问题是提供一种热镀锌的废酸废水回用生产工艺，该热镀锌的废酸废水回用生产工艺有利于降低成本、节约资源、循环利用、变废为宝。

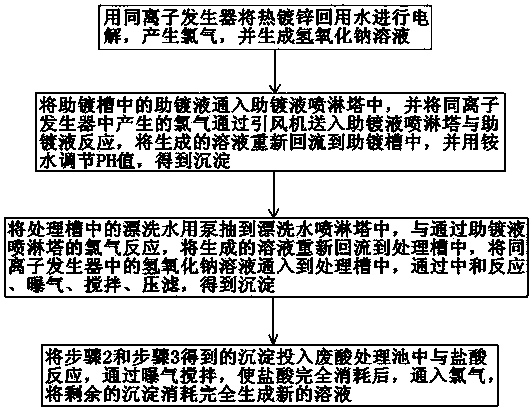

为解决上述技术问题，本发明采用的一个技术方案是：提供一种热镀锌的废酸废水回用生产工艺，所述生产工艺步骤包括：
(1)用同离子发生器将热镀锌回用水进行电解，产生氯气，并生成氢氧化钠溶液;
(2)将助镀槽中的助镀液通入助镀液喷淋塔中，并将同离子发生器中产生的氯气通过引风机送入助镀液喷淋塔与助镀液反应，将生成的溶液重新回流到助镀槽中，并用铵水调节PH值，得到沉淀;
(3)将处理槽中的漂洗水用泵抽到漂洗水喷淋塔中，与通过助镀液喷淋塔的氯气反应，将生成的溶液重新回流到处理槽中，将同离子发生器中的氢氧化钠溶液通入到处理槽中，通过中和反应、曝气、搅拌、压滤，得到沉淀;
(4)将步骤2和步骤3得到的沉淀投入废酸处理池中与盐酸反应，通过曝气搅拌，使盐酸完全消耗后，通入氯气，将剩余的沉淀消耗完全生成新的溶液。
在本发明一个较佳实施例中，所述的同离子发生器每小时产氯气4kg，氢氧化钠4.5kg。
在本发明一个较佳实施例中，所述步骤2和步骤3的沉淀为氢氧化铁。
在本发明一个较佳实施例中，所述的PH值采用在线检测探头检验。
在本发明一个较佳实施例中，所述步骤4中生成的新溶液为氯化铁溶液。
本发明的有益效果是：本发明减少了热镀锌行业中废酸废水助镀液处理整体设备的投入，节约了水处理药品氢氧化钠和双氧水的使用，降低了成本，通过简单的方法对废酸进行综合处理，整套工艺实现了废酸不外运、污泥可利用的良性循环，废水处理产生的废渣，系统再次循环利用，生产的三氯化铁溶液有广泛的市场应用，变废为宝，并且此工艺可无缝对镀锌环保旧工艺进行改造。
