申请日2014.02.25
公开(公告)日2014.08.06
IPC分类号B01D29/64; B01D29/58
摘要

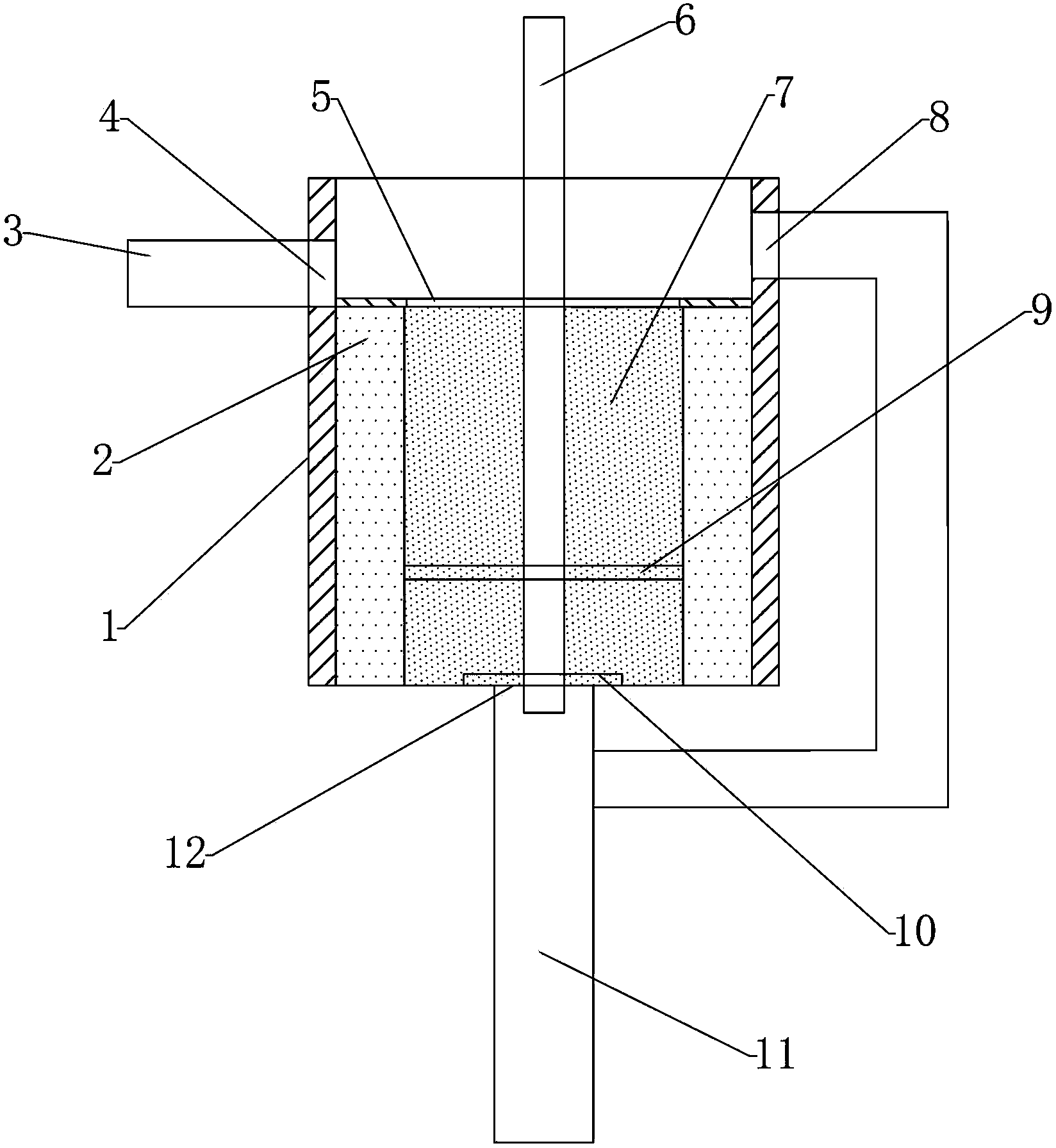

本实用新型公开了一种半自动反冲式污水过滤器，设置于节水水箱内，由过滤筒1、筒状过滤网、封水清洗拉杆6、进水口4、滤水口13、溢水口8、出水口12等组成，过滤筒1一侧设有进水口4，与洗漱池下水管3连接，过滤筒1另一侧设有溢水口8，与卫生间下水管道11连接，过滤筒1底部设有出水口12，与卫生间下水管道11连接，过滤筒1内套设筒状PP棉滤网2，筒状PP棉滤网2内套设筒状金属过滤网7，筒状金属过滤网7内部设有封水清洗拉杆6，封水清洗拉杆6上设有清洗毛环9和封水垫10，过滤筒1上方设有环状封水盖5，过滤筒1上设有滤水口13。它过滤效果好，清洗方便，操作简单;清洁卫生。
权利要求书
1.半自动反冲式污水过滤器，设置于节水水箱内，其特征在于：由过滤筒(1)、筒状过滤网、封水清洗拉杆(6)、进水口(4)、滤水口(13)、溢水口(8)、出水口(12)组成，过滤筒(1)一侧设有进水口(4)，与洗漱池下水管(3)连接，过滤筒(1)另一侧设有溢水口(8)，与卫生间下水管道(11)连接，过滤筒(1)底部设有出水口(12)，与卫生间下水管道(11)连接，过滤筒(1)内套设筒状PP棉滤网(2)，筒状PP棉滤网(2)内套设筒状金属过滤网(7)，筒状金属过滤网(7)内部设有封水清洗拉杆(6)，封水清洗拉杆(6)上设有清洗毛环(9)和封水垫(10)，过滤筒(1)上方设有环状封水盖(5)，过滤筒(1)上设有滤水口(13)。
2.如权利要求1所述的半自动反冲式污水过滤器，其特征在于：所述进水口(4)低于溢水口(8)位置。
说明书
半自动反冲式污水过滤器
技术领域
本实用新型涉及一种污水过滤装置，特别涉及一种半自动反冲式污水过滤器。
背景技术
目前，节约用水已成为全球性的重要课题，我国许多大中城市都处于缺水状态，利用卫生间洗漱废水冲洗坐便器的专利也有不少，经检索发现，这些节水装置中的污水过滤设计过于简单，存在过滤效果差，清洗难度大等缺陷。
发明内容
本实用新型的目的在于克服现有技术的不足，并提供一种半自动反冲式污水过滤器，它操作简单使用方便，成本低廉。
本实用新型的技术方案如下：
半自动反冲式污水过滤器，设置于节水水箱内，由过滤筒、筒状过滤网、封水清洗拉杆、进水口、滤水口、溢水口、出水口等组成，过滤筒一侧设有进水口，与洗漱池下水管连接，过滤筒另一侧设有溢水口，与卫生间下水管道连接，过滤筒底部设有出水口，与卫生间下水管道连接，过滤筒内套设筒状PP棉滤网，筒状PP棉滤网内套设筒状金属过滤网，筒状金属过滤网内部设有封水清洗拉杆，封水清洗拉杆上设有清洗毛环和封水垫，过滤筒上方设有环状封水盖，过滤筒上设有滤水口。
所述进水口低于溢水口位置。
本实用新型的优点在于：
1、过滤效果好，使用双层过滤网即延长了使用寿命，又提高过滤效果;2、清洗方便，只需轻拉封水清洗拉杆3～5次，即可清洗完毕，操作简单;3、清洁卫生，经常清洗过滤器可减少因污物存留在过滤筒中所产生的异味，保持空气清新。
