申请日2014.11.10
公开(公告)日2015.04.22
IPC分类号C02F9/14
摘要
一种化工污水的组合处理装置，涉及一种工业污水的处理装置，调节均质池与高效除油罐相连通，高效除油罐并与储油池相连通;高效除油罐连通第一中间水池，第一中间水池依次连接混凝气浮机、调节反应池、催化氧化反应器、沉淀池;沉淀池与第二中间水池相连通，第二中间水池依次与厌氧生化反应器、缺氧生化反应器、好氧生化反应器相连通;缺氧生化反应器、好氧生化反应器并与鼓风机相连通，好氧生化反应器依次与第二沉淀池和出水池相连通，本实用新型为可以容纳单次最大排放量的收纳调节系统。含化工品污水设计处理能力为125m3/d。处理后的水主要废水污染物 COD≤5000mg/L，石油类≤1000mg/L、苯、甲苯、二甲苯≤50mg/L。
权利要求书
1.一种化工污水的组合处理装置，其特征在于，所述装置包括调节均质池、高效除油罐、储油池、第一中间水池、混凝气浮机、调节反应池、催化氧化反应器、沉淀池、浮渣储存池、浮渣沉降槽和污泥脱水机，还包括第二中间水池、厌氧生化反应器、缺氧生化反应器、好氧生化反应器、鼓风机、第二沉淀池和出水池;上述设备、设施依次相连如下：调节均质池与高效除油罐相连通，高效除油罐并与储油池相连通;高效除油罐连通第一中间水池，第一中间水池依次连接混凝气浮机、调节反应池、催化氧化反应器、沉淀池;沉淀池与第二中间水池相连通，第二中间水池依次与厌氧生化反应器、缺氧生化反应器、好氧生化反应器相连通;缺氧生化反应器、好氧生化反应器并与鼓风机相连通，好氧生化反应器依次与第二沉淀池和出水池相连通，形成整个污水处理工艺组合装置。
2.根据权利要求1所述的一种化工污水的组合处理装置，其特征在于，所述沉淀池并与浮渣储存池、浮渣沉降槽和污泥脱水机相连通。
3.根据权利要求1所述的一种化工污水的组合处理装置，其特征在于，所述缺氧生化反应器和好氧生化反应器上设置鼓风机。
说明书
一种化工污水的组合处理装置
技术领域
本实用新型涉及一种工业污水处理装置，特别是涉及一种化工污水的组合处理装置。
背景技术
化工品废水主要来源于化学品液货船运输作业和库区化工品周转过程产生的污水，如洗舱、洗罐污水等，水中污染物是卸货扫舱、洗罐后的残余物。该污水含有难以生物处理的化学品物质，如苯、甲苯、二甲苯，且由于间歇作业、污染物品种繁多使废水量及浓度具有多变性。化工品废水污染特征如下：化学品品种多、水质成分复杂;污染物浓度高：根据同类型港区对化学品废水的监测，其进水COD浓度一般在 3000mg/L以上，属于高浓度工业废水;含难降解有机物;水质具有很大的随机性：周转化工品品种变化很大，因此水质具有很大的随机性。对于化工品污水，水中的污染物主要以有机物为主，也含一定量的石油类污染物。
发明内容
本实用新型的目的在于提供一种化工污水的组合处理装置，该装置针对化工污水以有机物为主、含石油类污染物及含油污水的特点，组成可以容纳单次最大排放量的收纳调节系统，以“物化+生化”的处理方法，使处理后的废水污染物 COD≤5000mg/L，石油类≤1000mg/L、苯、甲苯、二甲苯≤50mg/L。
本实用新型的目的是通过以下技术方案实现的：

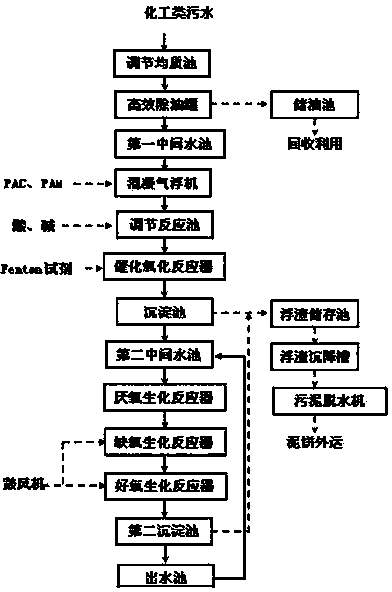

一种化工污水的组合处理装置，所述装置包括调节均质池、高效除油罐、储油池、第一中间水池、混凝气浮机、调节反应池、催化氧化反应器、沉淀池、浮渣储存池、浮渣沉降槽和污泥脱水机，还包括第二中间水池、厌氧生化反应器、缺氧生化反应器、好氧生化反应器、鼓风机、第二沉淀池和出水池;上述设备、设施依次相连如下：调节均质池与高效除油罐相连通，高效除油罐并与储油池相连通;高效除油罐连通第一中间水池，第一中间水池依次连接混凝气浮机、调节反应池、催化氧化反应器、沉淀池;沉淀池与第二中间水池相连通，第二中间水池依次与厌氧生化反应器、缺氧生化反应器、好氧生化反应器相连通;缺氧生化反应器、好氧生化反应器并与鼓风机相连通，好氧生化反应器依次与第二沉淀池和出水池相连通，形成整个污水处理工艺组合装置。
所述的一种化工污水的组合处理装置，所述沉淀池并与浮渣储存池、浮渣沉降槽和污泥脱水机相连通。
所述的一种化工污水的组合处理装置，所述缺氧生化反应器和好氧生化反应器上设置鼓风机。
本实用新型的优点与效果是：
本实用新型为可以容纳单次最大排放量的收纳调节系统。含化工品污水设计处理能力为125m3/d。处理后的水主要废水污染物 COD≤5000mg/L，石油类≤1000mg/L、苯、甲苯、二甲苯≤50mg/L。
