申请日2013.12.11
公开(公告)日2014.03.26
IPC分类号A47L7/00
摘要
本发明涉及真空吸附装置，尤其是一种手术室污水真空吸附装置。一种手术室污水真空吸附装置，包括吸盘、螺旋毛刷、吸盘竖管、滚动轴承外圈、滚珠、滚动轴承内圈、真空管、动环孔、动环、橡胶软管、弹簧、吸尘孔、吸尘筒，所述的吸盘内固定联接螺旋毛刷，所述的吸盘内部固定联接吸尘筒，所述的吸尘筒的侧面开有吸尘孔，所述的吸盘的上部中心固定联接吸盘竖管的一端，所述的吸盘竖管的另一端固定联接滚动轴承外圈。本发明的优点是，采用吸盘旋转吸液体或灰尘，清洁效果好，没有电动机而能自动旋转，节能而且噪音小，制作简单，使用方便。
权利要求书
1.一种手术室污水真空吸附装置，其特征在于：包括吸盘、螺旋毛刷、吸盘 竖管、滚动轴承外圈、滚珠、滚动轴承内圈、真空管、动环孔、动环、橡胶软管、 弹簧、吸尘孔、吸尘筒，所述的吸盘内固定联接螺旋毛刷，所述的吸盘内部固定 联接吸尘筒，所述的吸尘筒的侧面开有吸尘孔，所述的吸盘的上部中心固定联接 吸盘竖管的一端，所述的吸盘竖管的另一端固定联接滚动轴承外圈。
2.根据权利要求1所述的一种手术室污水真空吸附装置，其特征在于：所述 的橡胶软管内设有弹簧，所述的橡胶软管一端固定联接动环，所述的所述的橡胶 软管的另一端固定联接吸尘筒的一端，所述的吸尘筒的另一端封闭，所述的吸尘 筒的上部侧面固定联接吸盘。
3.根据权利要求1所述的一种手术室污水真空吸附装置，其特征在于：所述 的滚动轴承内圈的上端面通过滚珠与滚动轴承外圈活动联接，所述的滚动轴承内 圈的下端面与动环的上端面在弹簧力的作用下紧密接触，所述的动环的中心开有 动环孔，所述的滚动轴承内圈的中心开孔，所述的滚动轴承内圈与真空管固定联 接。
4.根据权利要求1所述的一种手术室污水真空吸附装置，其特征在于：所述 的动环的上端面做光滑平整处理，所述的滚动轴承内圈的下端面做光滑平整处 理。
说明书
一种手术室污水真空吸附装置
技术领域
本发明涉及真空吸附装置，尤其是一种手术室污水真空吸附装置。
背景技术
目前在腔镜等不断有水流下手术台的手术中，常常出现污水四处满溢的情 况，此时要快速方便的把污水等清理掉。现在的做法是采用普通的吸尘器来吸污 水，效果差而且噪音大，耗能较多。
发明内容
本发明的目的在于克服现有技术中的缺陷，采用一种手术室污水真空吸附装 置，采用吸盘旋转吸液体或灰尘，清洁效果好，没有电动机而能自动旋转，节能 而且噪音小，制作简单，使用方便。

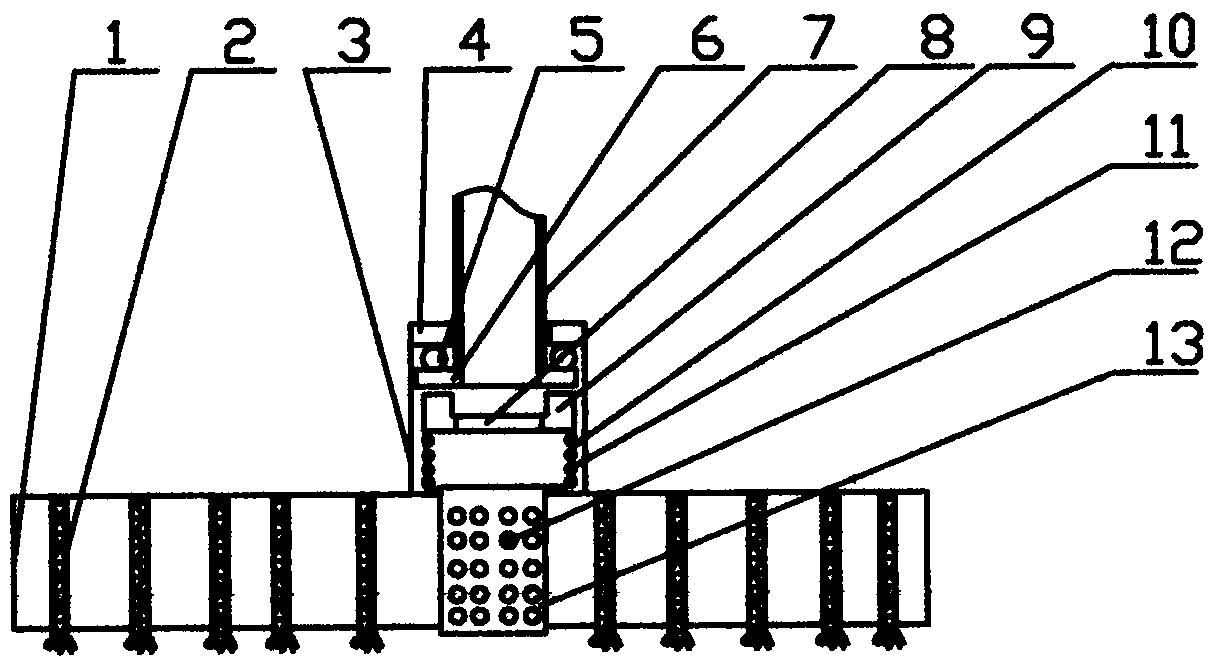

为实现上述目的，本发明的技术方案是采用一种手术室污水真空吸附装置， 包括吸盘、螺旋毛刷、吸盘竖管、滚动轴承外圈、滚珠、滚动轴承内圈、真空管、 动环孔、动环、橡胶软管、弹簧、吸尘孔、吸尘筒，所述的吸盘内固定联接螺旋 毛刷，所述的吸盘内部固定联接吸尘筒，所述的吸尘筒的侧面开有吸尘孔，所述 的吸盘的上部中心固定联接吸盘竖管的一端，所述的吸盘竖管的另一端固定联接 滚动轴承外围。
所述的橡胶软管内设有弹簧，所述的橡胶软管一端固定联接动环，所述的所 述的橡胶软管的另一端固定联接吸尘筒的一端，所述的吸尘筒的另一端封闭，所 述的吸尘筒的上部侧面固定联接吸盘。
所述的滚动轴承内圈的上端面通过滚珠与滚动轴承外圈活动联接，所述的滚 动轴承内圈的下端面与动环的上端面在弹簧力的作用下紧密接触，所述的动环的 中心开有动环孔，所述的滚动轴承内圈的中心开孔，所述的滚动轴承内圈与真空 管固定联接。
所述的动环的上端面做光滑平整处理，所述的滚动轴承内圈的下端面做光滑 平整处理。
本发明的有益效果在于：
(1)吸盘旋转吸液体或灰尘，清洁效果好。
(2)没有电动机而能自动旋转，节能而且噪音小。
(3)制作简单，使用方便。
