申请日2013.12.10
公开(公告)日2014.03.26
IPC分类号C02F9/04
摘要
本发明涉及工业水处理的技术领域，具体涉及一种改善分离效果的水处理净化装置;包括壳体，所述壳体由下自上依次设置混合区、反应区和集水区，所述混合区的上部设置有水平隔板和水平隔板间设置的不少于2块的垂直隔板，集水区设置集水槽，所述壳体还包括在反应区和集水区之间的缓冲区，缓冲区与集水区构成伞形结构;采用本发明技术方案的改善分离效果的水处理净化装置，可有效分离水与悬浮物。
权利要求书
1.一种改善分离效果的水处理净化装置，包括壳体，所述壳体由下自上依次设置混合区、反应区和集水区，所述混合区的上部设置有水平隔板和水平隔板间设置的不少于2块的垂直隔板，集水区设置集水槽，其特征在于：所述壳体还包括在反应区和集水区之间的缓冲区，缓冲区与集水区构成伞形结构。
2.根据权利要求1所述的改善分离效果的水处理净化装置，其特征在于：所述壳体在缓冲区的倾斜角度为60。
3.根据权利要求1所述的改善分离效果的水处理净化装置，其特征在于：所述隔板为网孔隔板。
4.根据权利要求1所述的改善分离效果的水处理净化装置，其特征在于：所述集水槽为环形集水槽。
说明书
改善分离效果的水处理净化装置
技术领域
本发明涉及工业水处理的技术领域，具体涉及一种改善分离效果的水处理净化装置。
背景技术
工业用水一般不直接利用天然水，对水中较大的悬浮物，靠重力沉淀就可以除掉，这种处理称为自然沉淀法，对于水中的胶体微粒，常向水中加入一些化学药品，使胶体颗粒凝聚沉淀，这种处理称为混凝沉淀法。工业水处理装置通过向装置底部加入各种化学药剂，混合后的水经过带孔的隔板进入装置中部，在中部反应后杂质逐渐凝聚成泥渣，泥渣组成的悬浮层使水中杂质与泥渣悬浮层的颗粒碰撞凝聚分离沉淀，分离沉淀后的水继续上升至集水区，由于在净化装置内水的流速大，使得水与悬浮物没有得到很好的分离。
发明内容
本发明要解决的技术问题是：提供一种有效分离水与悬浮物的改善分离效果的水处理净化装置。

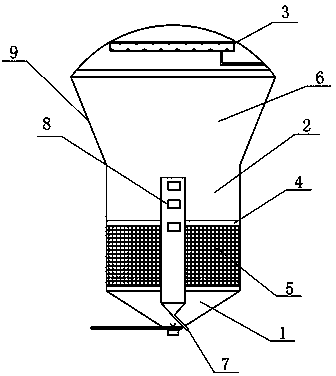

为了解决上述技术问题，本发明提供一种改善分离效果的水处理净化装置，包括壳体，所述壳体由下自上依次设置混合区、反应区和集水区，所述混合区的上部设置有水平隔板和水平隔板间设置的不少于2块的垂直隔板，集水区设置集水槽，所述壳体还包括在反应区和集水区之间的缓冲区，缓冲区与集水区构成伞形结构。
采用上述技术方案的改善分离效果的水处理净化装置具有如下优点：由于在反应区和集水区之间缓冲区的设置，缓冲区与集水区构成伞形结构，反应区以后，由于壳体截面逐渐增大，水的流速逐渐减小，使悬浮物与水分离，在截面最大的地方，水的流速最低，水与悬浮物得到了很好的分离，分离后的水再进入到上部集水区，集水区壳体的截面逐渐减小，防止水集在集水区，使水能更快地进入到集水槽，同时也有助于水与悬浮物的分离。
作为优选方案，为了方便水与悬浮物的分离，所述壳体在缓冲区的倾斜角度为60。
作为优选方案，为了便于对水的缓冲作用，所述隔板为网孔隔板。
作为优选方案，为了方便集水，同时有效控制水的出水流速，所述集水槽为环形集水槽。
