申请日2013.12.10
公开(公告)日2014.03.26
IPC分类号C02F9/12; C02F1/461; C02F1/32
摘要
本发明公开一种电化水集成综合水处理设备，包括一级强磁化器、至少一组二级电解水反应器、三级过滤器以及四级紫外线杀菌器，上述各级设备通过管道依次连通。本发明属于物理方法灭菌、藻综合技术的集成创新，水经设备多级杀菌、灭藻处理后有效杀灭水体中的病毒和细菌、藻类，确保水质“健康”，处理后的水因为强氧化剂的存在保证了其持续杀菌、消毒、灭藻的功能。设备广泛应用于水产养殖的鱼卵孵化提高孵化率，水产养殖用水处理和鲜活鱼净养以及水产食品加工消毒灭菌方面，推动了养殖产业持续健康发展，从源头开始确保水产食品安全，为人们提供安全无污染的食品。
权利要求书

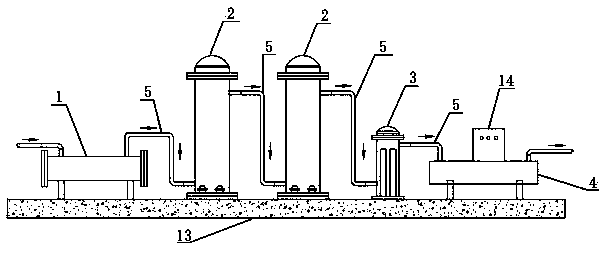

1.一种电化水集成综合水处理设备，其特征在于：包括一级强磁化器(1)、至少一组二级电解水反应器(2)、三级过滤器(3)以及四级紫外线杀菌器(4)，上述各级设备通过管道(5)依次连通。
2.根据权利要求1所述的电化水集成综合水处理设备，其特征在于：所述二级电解水反应器(2)包括反应器罐体(6)以及置于反应器罐体(6)内的电极板组，在所述反应器罐体(6)下部设置有液体入口(10)，其顶部设置有液体出口(11)，在所述反应器罐体(6)上部设置有电源线接入口(12)，所述电极板组由至少两个阳极板(7)和至少两个阴极板(8)组成，所述阳极板(7)和阴极板(8)交替式排列且平行布置，所述阳极板(7)和阴极板(8)分别通过对应的螺杆(9)连接，相邻的阳极板(7)和阴极板(8)之间间距为1～4cm。
3.根据权利要求2所述的电化水集成综合水处理设备，其特征在于：所述二级电解水反应器(2)为两组且相互通过管道(5)串联，单个二级电解水反应器的反应时间为3分钟，所述反应器罐体(6)尺寸为DN300×1200，所述电极板组由四块阳极板(7)和四块阴极板(8)组成，所述相邻的阳极板(7)和阴极板(8)之间间距为2 cm。
4.根据权利要求3所述的电化水集成综合水处理设备，其特征在于：所述阳极板(7)采用钛基贵金属涂层电极板，阴极板(8)采用纯钛板材质。
5.根据权利要求4所述的电化水集成综合水处理设备，其特征在于：所述管道(5)采用食品级PVC供水管道。
6.根据权利要求1至5中任意一项所述的电化水集成综合水处理设备，其特征在于：所述一级强磁化器(1)、二级电解水反应器(2)、三级过滤器(3)以及四级紫外线杀菌器(4)均集成设置在撬体(13)上。
7.根据权利要求6所述的电化水集成综合水处理设备，其特征在于：所述二级电解水反应器(2)和四级紫外线杀菌器(4)分别与控制柜(14)连接，所述二级电解水反应器(2)所需电压、电流由控制系统进行调节。
说明书
一种电化水集成综合水处理设备
技术领域
本发明涉及养殖工程装备和食品加工设备领域，特别涉及一种采用物理方 法灭菌、藻综合技术的集成创新、配套组装，实现“资源节约、环境有好”的 电化水集成综合水处理设备。
背景技术
电化水是在二槽隔膜式电化槽中电化一定浓度的电化质溶液后，在阳极生 成具有氧化能力的酸性电化水，在阴极生成具有还原能力的碱性电化水。酸性 电化水具有广谱、高效、安全无害的特点，能够快速杀灭各种病原菌且杀菌效 果优于传统杀菌方式。但酸性电化水具有腐蚀性，酸性水设备价格昂贵、出水 量小其核心部件离子交换膜为消耗品，使用过程中容易堵塞严重时造成隔膜损 坏，需定期更换且更换成本高。酸性电化水存放要求严格，光照、气密性等都 会影响其杀菌作用的有效性。强酸性电化水具有较强的腐蚀性，同时反映过程 中会产生大量利用价值较低的副产物碱性水。
发明内容
本发明的目的在于：针对上述存在的技术问题，提供一种多重复合杀菌、 灭藻，使处理后的水具有持续杀菌和抑制细菌生长效果的电化水集成综合水处 理设备。
本发明的技术方案是这样实现的：一种电化水集成综合水处理设备，其特 征在于：包括一级强磁化器、至少一组二级电解水反应器、三级过滤器以及四 级紫外线杀菌器，上述各级设备通过管道依次连通。
本发明所述的电化水集成综合水处理设备，其所述二级电解水反应器包括 反应器罐体以及置于反应器罐体内的电极板组，在所述反应器罐体下部设置有 液体入口，其顶部设置有液体出口，在所述反应器罐体上部设置有电源线接入 口，所述电极板组由至少两个阳极板和至少两个阴极板组成，所述阳极板和阴 极板交替式排列且平行布置，所述阳极板和阴极板分别通过对应的螺杆连接， 相邻的阳极板和阴极板之间间距为1～4cm。
本发明所述的电化水集成综合水处理设备，其所述二级电解水反应器为两 组且相互通过管道串联，单个二级电解水反应器的反应时间为3分钟，所述反 应器罐体尺寸为DN300×1200，所述电极板组由四块阳极板和四块阴极板组成， 所述相邻的阳极板和阴极板之间间距为2cm。
本发明所述的电化水集成综合水处理设备，其所述阳极板采用钛基贵金属 涂层电极板，阴极板采用纯钛板材质。
本发明所述的电化水集成综合水处理设备，其所述管道采用食品级PVC供 水管道。
本发明所述的电化水集成综合水处理设备，其所述一级强磁化器、二级电 解水反应器、三级过滤器以及四级紫外线杀菌器均集成设置在撬体上。
本发明所述的电化水集成综合水处理设备，其所述二级电解水反应器和四 级紫外线杀菌器分别与控制柜连接，所述二级电解水反应器所需电压、电流由 控制系统进行调节。
本发明属于物理方法灭菌、藻综合技术的集成创新，水经设备多级杀菌、 灭藻处理后有效杀灭水体中的病毒和细菌、藻类，确保水质“健康”，处理后的 水因为强氧化剂的存在保证了其持续杀菌、消毒、灭藻的功能。设备广泛应用 于水产养殖的鱼卵孵化提高孵化率，水产养殖用水处理和鲜活鱼净养以及水产 食品加工消毒灭菌方面，推动了养殖产业持续健康发展，从源头开始确保水产 食品安全，为人们提供安全无污染的食品。
