申请日2013.12.05
公开(公告)日2014.05.07
IPC分类号C02F11/18
摘要
本实用新型公开一种污泥连续加热消毒设备，该设备主要包括：依次串联连接的第一消毒室、输送管道和第二消毒室;污泥在第一消毒室和第二消毒室内移动，靠近消毒室内壁的外层污泥接受来自电阻丝的热量，使温度升高，达到连续消毒的目的;通过螺旋片的旋转，促进内层污泥和外层污泥的对流传热，热能利用效率高;螺旋片旋转带动污泥旋转前移，产生的静压力较高，可对含水率相对较低的污泥进行消毒处理。该消毒设备结构简单，可广泛用于污水处理装置污泥的消毒。
权利要求书

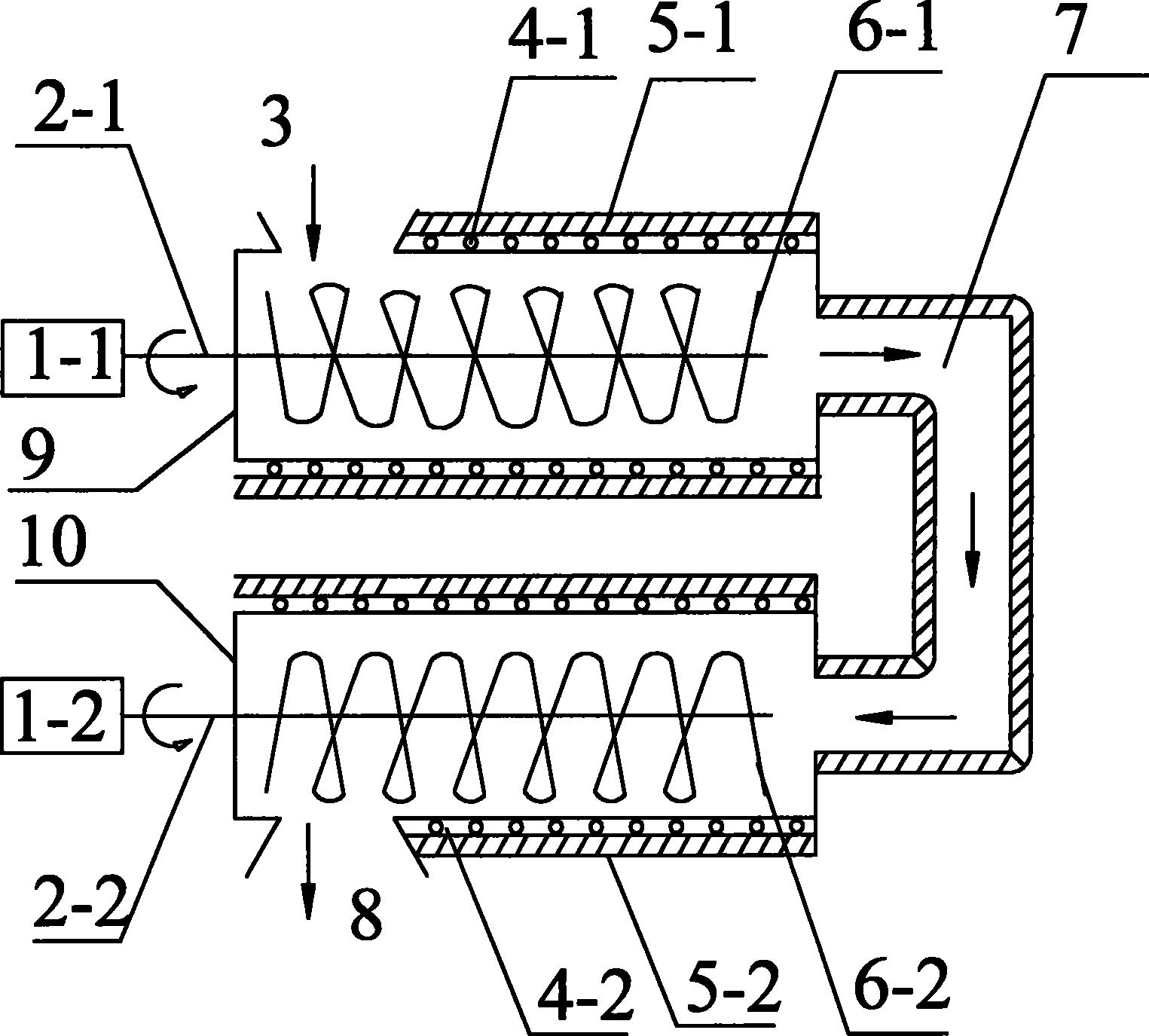

1.一种污泥连续加热消毒设备，其特征在于：该设备主要包括依次串联 连接的第一消毒室(9)、输送管道(7)和第二消毒室(10);第一消毒室 (9)由电机(1-1)、轴(2-1)、进料口(3)、电阻丝(4-1)、保温层 (5-1)、螺旋片(6-1)组成;第二消毒室(10)由电机(1-2)、轴(2-2)、 出料口(8)、电阻丝(4-2)、保温层(5-2)、螺旋片(6-2)组成。
2.根据权利要求1中所述污泥连续加热消毒设备，其特征在于：所述第 一消毒室和第二消毒室外壳分别缠绕电阻丝(4-1、4-2)，电阻丝(4-1、 4-2)外分别包裹保温层(5-1、5-2)。
3.根据权利要求1或2中所述污泥连续加热消毒设备，其特征在于：所 述保温层(5-1、5-2)材料为石棉。
4.根据权利要求1中所述污泥连续加热消毒设备，其特征在于：所述第 一消毒室(9)的轴(2-1)和第二消毒室(10)的轴(2-2)旋转方向相反。
说明书
一种污泥连续加热消毒设备
技术领域
本实用新型涉及的是污泥消毒设备，特别涉及的是一种污泥连续加热消毒设备。
背景技术
污泥是污水处理过程中产生的固体物质，不仅含有大量的有机质和氮、磷、钾等营养元素，同时还含有大量细菌、病毒及寄生虫，若处理不当将造成二次污染，因此在处置污泥前必须对其进行消毒处理，以保证其运输、堆放和使用的安全。现有的污泥消毒技术主要有生物消毒技术、化学消毒技术和物理消毒技术。目前，国内外对野外营地的污水、污泥处理逐渐重视起来，但在一些生态脆弱区，除生活污水需处理达标外，对污泥消毒尤为重视，然而，由于条件所限，往往不允许化学消毒，而生物消毒占地往往较大，因此，物理加热消毒技术成为主要的消毒方式。然而，加热消毒也多采用间歇的方式，在污泥连续排放情况下，不能满足连续处理的要求，因此，急需开发一种用于污泥连续消毒的设备。
实用新型内容
本实用新型的目的在于克服上述已有技术的不足，提供一种污泥连续消毒设备，该设备主要包括依次串联连接的第一消毒室、输送管道和第二消毒室;所述第一消毒室由电机、轴、进料口、电阻丝、保温层、螺旋片组成，所述第二消毒室由电机、轴、出料口、电阻丝、保温层、螺旋片组成。所述第一消毒室和第二消毒室外壳分别缠绕电阻丝;所述电阻丝外分别包裹保温层。所述保温层材料为石棉;所述第一消毒室的轴和第二消毒室的轴旋转方向相反。
本实用新型具有的优点和积极效果是：
由于采用上述技术方案，污泥在第一消毒室和第二消毒室内移动，靠近消毒室内壁的外层污泥接受来自电阻丝的热量，使温度升高，达到连续消毒 的目的;通过螺旋片的旋转，促进内层污泥和外层污泥的对流传热，热能利用效率高;螺旋片旋转带动污泥旋转前移，产生的静压力较高，可对含水率相对较低的污泥进行消毒处理。该消毒设备及消毒方法简单，可广泛用于污水处理装置污泥的消毒。
