申请日2013.12.05
公开(公告)日2014.07.16
IPC分类号C02F103/08; C02F9/10
摘要
本实用新型公开了一种船舶用海水处理系统，包括海水储水箱、过滤箱、杀菌消毒箱、太阳能海水淡化装置和淡水储水箱，所述海水储水箱通过水泵补充海水，海水储水箱底部设置有支架，海水储水箱通过管路连接有过滤箱，过滤箱与杀菌消毒箱连接，杀菌消毒箱内设置有高浓度臭氧生成器，杀菌消毒箱与太阳能海水淡化装置的海水进水管连接，太阳能海水淡化装置的出水管与淡水储水箱连接。本实用新型能够有效地解决船舶用水问题，且结构完善，节能环保。
权利要求书
1.一种船舶用海水处理系统，包括海水储水箱、过滤箱、杀菌消毒箱、太阳能海水淡化装置和淡水储水箱，其特征是，所述海水储水箱底部设置有支架，海水储水箱通过管路连接有过滤箱，所述过滤箱包括壳体和滤板，所述壳体的两侧分别设置有进水口和出水口，进水口与海水储水箱通过管路连接，出水口与杀菌消毒箱连接，所述杀菌消毒箱内设置有高浓度臭氧生成器，杀菌消毒箱与太阳能海水淡化装置的海水进水管连接，所述太阳能海水淡化装置的热淡水出水管与淡水储水箱连接;所述太阳能海水淡化装置包括集热管，所述集热管的顶端与设置在保温箱内的蒸发器连通，蒸发器一端设置有水位控制器 ，水位控制器与海水进水管串接，所述集热管的底端与排水箱相通，排水箱一端设置有浓度传感器，浓度传感器与浓海水出水管串接，所述保温箱的顶部设置有排气孔，底部设置有水位控制器，水位控制器与热淡水出水管串接;所述蒸发器呈圆柱形，蒸发器顶端设置有一个以上的蒸汽出口。
2.根据权利要求1所述的一种船舶用海水处理系统，其特征在于：所述过滤箱包括壳体和滤板，所述壳体的两侧分别设置有进水口和出水口，壳体顶部设置有盖板，壳体底部设置有底板，所述滤板通过连接杆与盖板连接，所述进水口位于滤板的下侧，出水口位于滤板的上侧，在出水口下方的壳体侧壁底部设置有清污口。
3.根据权利要求1所述的一种船舶用海水处理系统，其特征在于：所述集热管为双通管。
说明书
一种船舶用海水处理系统
技术领域
本实用新型属于海水淡化技术领域，特别涉及一种船舶用海水处理系统。
背景技术
水资源短缺和能源危机已经成为制约当今社会经济发展的主要问题，水资源短缺状况日益严峻。利用太阳能进行海水淡化具有极大的社会效益、环境效益和经济效益，对促进人类社会科学发展具有重大意义。船舶行驶在海里，需要储备足够多的淡水，以满足船员的生活用水以及机器设备用水，要储备足够多的淡水，就需要把淡水舱做的特别大，由于船舶自身体积有限，这样，就需要缩小其他储物舱的容积。
实用新型内容
本实用新型的目的是：为了解决上述现有技术的问题，提供一种船舶用海水处理系统。

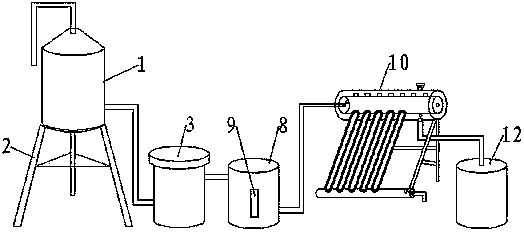

本实用新型采用的技术方案是：船舶用海水处理系统，包括海水储水箱、过滤箱、杀菌消毒箱、太阳能海水淡化装置和淡水储水箱，其特征是所述海水储水箱底部设置有支架，海水储水箱通过管路连接有过滤箱，所述过滤箱包括壳体和滤板，所述壳体的两侧分别设置有进水口和出水口，进水口与海水储水箱通过管路连接，出水口与杀菌消毒箱连接，所述杀菌消毒箱内设置有高浓度臭氧生成器，杀菌消毒箱与太阳能海水淡化装置的海水进水管连接，所述太阳能海水淡化装置的热淡水出水管与淡水储水箱连接;所述太阳能海水淡化装置包括集热管，所述集热管的顶端与设置在保温箱内的蒸发器连通，蒸发器一端设置有水位控制器 ，水位控制器与海水进水管串接，所述集热管的底端与排水箱相通，排水箱一端设置有浓度传感器，浓度传感器与浓海水出水管串接，所述保温箱的顶部设置有排气孔，底部设置有水位控制器，水位控制器与热淡水出水管串接;所述蒸发器呈圆柱形，蒸发器顶端设置有一个以上的蒸汽出口。
所述过滤箱包括壳体和滤板，所述壳体的两侧分别设置有进水口和出水口，壳体顶部设置有盖板，壳体底部设置有底板，所述滤板通过连接杆与盖板连接，所述进水口位于滤板的下侧，出水口位于滤板的上侧，在出水口下方的壳体侧壁底部设置有清污口。
所述集热管为双通管。
本实用新型的有益效果是：本实用新型使船舶离岸后不用储备大量淡水，可以利用太阳能进行海水淡化，能够有效地解决船舶用水问题，且结构完善，节能环保。
