申请日2014.11.09
公开(公告)日2015.03.04
IPC分类号C02F9/12
摘要
本实用新型公开了一种焦化废水分级处理装置，包括外筒、磁选箱和静电箱，磁选箱和静电箱的下端均设有隔板，外筒内设有穿过其顶端的内筒，外筒内设有套设在内筒外侧的扰流带，内筒顶端出口通过连通管伸入磁选箱内部底端，外筒下端连接有带第一过滤器的收集箱，磁选箱内安装有第二过滤器和磁选器，静电箱内设有第三过滤器和静电器，磁选箱和静电箱顶端均设有泄压管。本实用新型采用分级处理分别除去焦化废水中的大颗粒、小粒径的悬浮物以及铁屑等杂质，废水净化效果好，分离效率以及工作效率高，而且能实现杂质的定期清理，减少人工清理维护工作，设备运行稳定，维修方便。
权利要求书

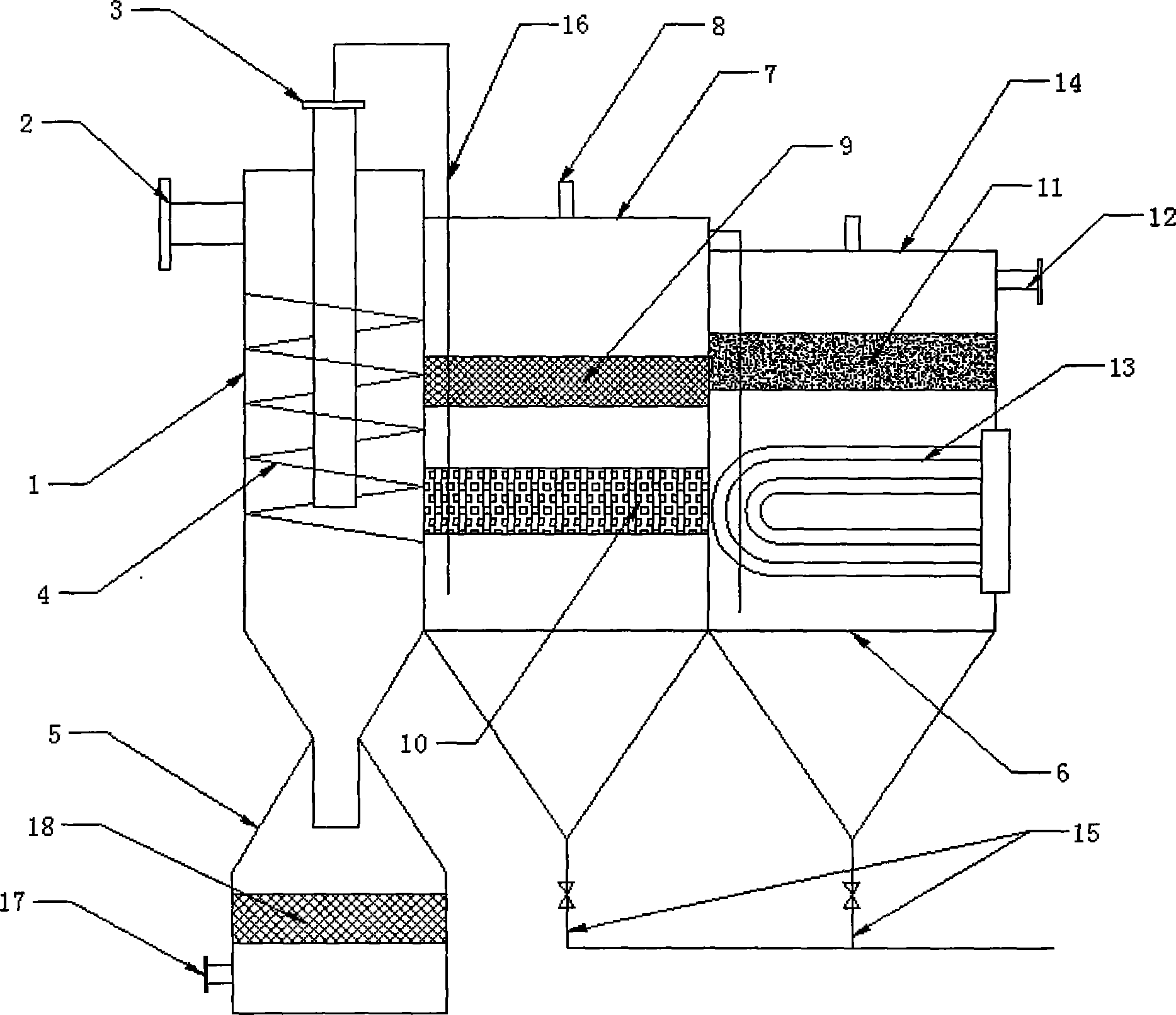

1.一种焦化废水分级处理装置，包括依次并列设置一个整体的外筒(1)、磁选箱(7) 和静电箱(14)，所述磁选箱(7)和静电箱(14)的下端均设有隔板(6)，所述外筒(1) 侧壁上端设有进液管(2)，其特征在于，所述外筒(1)内设有穿过其顶端的内筒(3)， 外筒(1)内设有套设在内筒(3)外侧的螺旋状扰流带(4)，所述内筒(3)顶端出口通 过连通管(16)伸入磁选箱(7)内部底端，所述外筒(1)下端连接有收集箱(5)，收 集箱内安装有第一过滤器(18)，收集箱(5)侧壁设有位于第一过滤器(18)下方的回 液管(17)，所述磁选箱(7)内安装有第二过滤器(9)和磁选器(10)，且第二过滤器 (9)位于磁选器(10)的上方，所述磁选箱(7)顶端设有泄压管(8)，磁选箱(7)侧 壁上端也通过连通管(16)伸入静电箱(14)底部，所述静电箱(14)内设有第三过滤器 (11)，静电箱(14)侧壁上设有位于其内部的静电器(13)，静电箱(14)顶端也设有 泄压管(8)，静电箱(14)侧壁上端连接有出液管(12)。
2.根据权利要求1所述的焦化废水分级处理装置，其特征在于，所述外筒(1)下端 伸入收集箱(5)内且位于第一过滤器(18)上方。
3.根据权利要求1所述的焦化废水分级处理装置，其特征在于，所述第一过滤器(18)、 第二过滤器(9)和第三过滤器(11)的孔径依次减小。
4.根据权利要求1所述的焦化废水分级处理装置，其特征在于，所述磁选箱(7)和静 电箱(14)底端均通过控制阀相连通。
说明书
一种焦化废水分级处理装置
技术领域
本实用新型涉及化工设备领域，具体是一种焦化废水分级处理装置。
背景技术
在焦化行业其焦化废水中如果悬浮物过多会造成COD值偏高，影响焦化废水的回用和 达标排放，严重时会造成管线堵塞，影响焦化废水的安全输送，所以焦化废水后处理一般 都安装有过滤装置。目前，国内采用的焦化废水过滤装置有重力沉降式和填料式过滤装置。 重力沉降式过滤装置对大颗粒悬浮物分离效果明显，但占地面积大，对微小悬浮物分离效 果差。填料式过滤装置对小颗粒悬浮物的分离效果好，但悬浮物颗粒较大时过滤介质易饱 和结块影响过滤效果，填料需要按期清理，清理次数频繁，清理劳动量大，导致成本升高， 而且其分离效率严重下降。而且这两种设备对焦化废水中的铁屑等杂质不能很好的进行清 理，以至于对后续生产以及产品造成一定的影响，使用中均存在问题不能很好的满足生产 需要。
实用新型内容
本实用新型的目的在于提供一种过滤效果好且实用性强的焦化废水分级处理装置，以 解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种焦化废水分级处理装置，包括依次并列设置一个整体的外筒、磁选箱和静电箱， 所述磁选箱和静电箱的下端均设有隔板，所述外筒侧壁上端设有进液管，所述外筒内设有 穿过其顶端的内筒，外筒内设有套设在内筒外侧的螺旋状扰流带，所述内筒顶端出口通过 连通管伸入磁选箱内部底端，所述外筒下端连接有收集箱，收集箱内安装有第一过滤器， 收集箱侧壁设有位于第一过滤器下方的回液管，所述磁选箱内安装有第二过滤器和磁选 器，且第二过滤器位于磁选器的上方，所述磁选箱顶端设有泄压管，磁选箱侧壁上端也通 过连通管伸入静电箱底部，所述静电箱内设有第三过滤器，静电箱侧壁上设有位于其内部 的静电器，静电箱顶端也设有泄压管，静电箱侧壁上端连接有出液管。
作为本实用新型进一步的方案：所述外筒下端伸入收集箱内且位于第一过滤器上方。
作为本实用新型进一步的方案：所述第一过滤器、第二过滤器和第三过滤器的孔径依 次减小。
作为本实用新型再进一步的方案：所述磁选箱和静电箱底端均通过控制阀相连通。
与现有技术相比，本实用新型的有益效果是：本实用新型采用分级处理，先将焦化废 水中的大颗粒杂质通过旋流作用进行清除，然后通过磁选箱和静电箱有效去除焦化废水中 的小粒径的悬浮物以及铁屑等杂质，废水净化效果好，分离效率以及工作效率高，而且还 能实现杂质的定期清理，减少人工清理维护工作，设备运行稳定，维修方便。
