申请日2013.09.29
公开(公告)日2014.01.15
IPC分类号F25B30/06; F24H4/02
摘要
本发明公开了一种使用污水源的家用水源热泵热水器，由污水收集水箱，污水换热盘管，水源循环泵，水源热泵机组，加热循环泵，热水箱，污水箱地漏，污水箱溢流管、排污管构成。污水换热盘管出口通过水源循环泵连接到水源热泵机组蒸发器入口，水源热泵机组蒸发器出口连接到污水换热盘管入口;热水箱盘管出口通过加热循环泵连接到水源热泵机组冷凝器入口，水源热泵机组冷凝器出口连接到热水箱的盘管入口。污水收集水箱上表面装有收集污水的地漏，侧面上部设有溢流管，侧面下部设有排污管。使用本发明与常规水源热泵热水器相比，可利用家庭内部污水的热量通过水源热泵机组去制备卫生热水，能回收余热，降低制备热水的能耗，达到节能减排的目的。
权利要求书

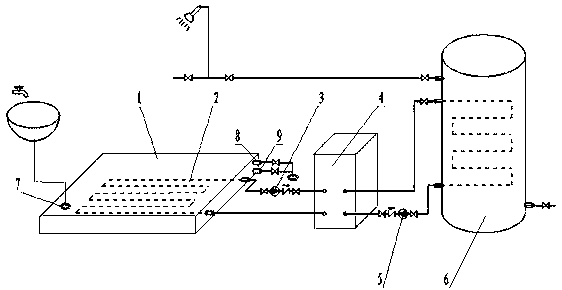

1.一种使用污水的家用水源热泵热水器，它包括水源循环泵(3)，水源热泵机组(4)，加热循环泵(5)，热水箱(6)，其特征是：
设有一个扁平型污水收集箱(1)，污水收集水箱(1)内部装有污水换热盘管(2);污水换热盘管(2)出口通过水源循环泵(3)连接到水源热泵机组(4)的蒸发器入口，水源热泵机组(4)的蒸发器出口连接到污水换热盘管(2)的入口;热水箱(6)的盘管出口通过加热循环泵(5)连接到水源热泵机组(4)的冷凝器入口，水源热泵机组(4)的冷凝器出口连接到热水箱(6)的盘管入口;
污水收集水箱(1)上表面装有收集污水的地漏(7)，污水收集水箱(1)侧面上部设有溢流管(8)，侧面下部设有排污管(9)。
2.如权利要求1所述的家用水源热泵热水器，其特征是：增设空气换热器(10)，而且水源热泵机组(4)的蒸发器出口连接到空气换热器(10)的入口，空气换热器(10)的出口连接到污水换热盘管(2)的入口。
说明书
一种使用污水的家用水源热泵热水器
技术领域
本发明涉及一种水源热泵热水器，特别是一种使用污水的家用水源热泵热水器。使用本发明与常规水源热泵热水器相比，可利用家庭内部污水的热量通过水源热泵机组去制备卫生热水，能回收余热，降低制备热水的能耗，达到节能减排的目的。
背景技术
常规的水源热泵热水器，通常利用外部水源为热泵机组提供热源，通过水源热泵机组的热转移来制备热水。外部水源有地下水、地表水、海水、污水或地埋管的循环水，这些外部水源的获取，需要附加管道、水泵，投资较高。家用热泵热水器通常使用空气源热泵热水器来制备热水。空气源热泵热水器，制备热水的热源来源于空气，在外界空气气温较低的情况下，制热水的能耗就会增大。
实际上家用污水也存在相当大的热量，尤其是洗浴时排出的水，水温通常还有30多度，这些污水往往直接排入排污管道，其热量会白白的浪费。
采用污水收集箱收集污水，与水源热泵热水机组和热水箱构成污水源热泵热水器，可以利用污水中的热量制备热水，能提高水源热泵机组的能效系数，降低运行能耗，具有显著的节能效果。
经检索，已有的水源热泵热水器的发明中，还没有在住宅内浴室里设置污水收集箱作为水源的水源热泵热水器的发明。
发明内容
本发明的目的是提供一种使用污水的家用水源热泵热水器，由污水收集水箱，污水换热盘管，水源循环泵，水源热泵机组，加热循环泵，热水箱，污水箱地漏，污水箱溢流管，污水箱排污管构成。污水换热盘管出口通过水源循环泵连接到水源热泵机组蒸发器入口，水源热泵机组蒸发器出口连接到污水换热盘管入口;热水箱盘管出口通过加热循环泵连接到水源热泵机组冷凝器入口，水源热泵机组冷凝器出口连接到热水箱的盘管入口。污水收集箱上表面装有收集污水的地漏，污水收集箱侧面上部设有溢流管，侧面下部设有排污管。
本发明还可以增设一个空气换热器，串联在水源循环回路中，水源热泵机组蒸发器出口连接到空气换热器入口，空气换热器的出口连接到污水换热
盘管的入口，这样水源热泵机组还可以利用空气源的热量去制备热水，以弥补污水源热量的不足。
本发明的目的是通过以下方法实现的：
一种使用污水的家用水源热泵热水器，它包括水源循环泵，水源热泵机组，加热循环泵，热水箱，其特征是：
设有一个污水收集水箱，污水收集水箱内部装有污水换热盘管;污水换热盘管出口通过水源循环泵连接到水源热泵机组的蒸发器入口，水源热泵机组的蒸发器出口连接到污水换热盘管的入口;热水箱的盘管出口通过加热循环泵连接到水源热泵机组的冷凝器入口，水源热泵机组的冷凝器出口连接到热水箱的盘管入口。
污水收集水箱上表面装有收集污水的地漏，污水收集水箱侧面上部设有溢流管，侧面下部设有排污管。
本发明还可以增设一个空气换热器，增设空气换热器时，水源热泵机组的蒸发器出口连接到空气换热器的入口，空气换热器的出口连接到污水换热盘管的入口。这样水源热泵机组可以利用空气源和污水源的热量去制备热水。
使用本发明与常规水源热泵热水器相比，可利用家庭内部污水的热量通过水源热泵机组去制备卫生热水，能回收余热，降低制备热水的能耗，达到节能减排的目的。
