申请日2013.10.15
公开(公告)日2014.01.15
IPC分类号A01K63/04; A01K63/00
摘要
本发明涉及一种集成循环水处理工艺的环道式鱼池养殖系统，包括呈环形跑道状的鱼池，及设于其内环中的污水处理系统;污水处理系统包括竖流式固液分离器(1)，鱼池底部设有与水流方向垂直的排污槽(5)，并与所述竖流式固液分离器(1)的进口连通;竖流式固液分离器(1)出口与微滤机(2)连通，微滤机(2)的出水采用水泵(3)和提水管(4)提水，并注入生物滤池(6)，生物滤池(6)与曝气增氧池(7)通过隔板隔开，并通过隔板下部的通孔连通，曝气增氧池(8)侧壁上设置落水管(7)，所述落水管(7)与鱼池连通，落水管(7)底部出水方向与鱼池的水流方向同向;污水处理系统设有两套，在环形鱼池的内环中呈中心对称均匀布置。
权利要求书
1.一种集成循环水处理工艺的环道式鱼池养殖系统，其特征在于：
包括呈环形跑道状的鱼池，及设于其内环中的污水处理系统;
所述污水处理系统包括竖流式固液分离器(1)，鱼池底部设有与 水流方向垂直的排污槽(5)，并与所述竖流式固液分离器(1)的进 口连通;所述竖流式固液分离器(1)出口与微滤机(2)连通，所述 微滤机(2)的出水采用水泵(3)和提水管(4)提水，并注入生物 滤池(6)，所述生物滤池(6)与曝气增氧池(7)通过隔板隔开，并 通过隔板下部的通孔连通，曝气增氧池(8)侧壁上设置落水管(7)， 所述落水管(7)与鱼池连通，落水管(7)底部出水方向与鱼池的水 流方向同向;
所述污水处理系统设有两套，在环形鱼池的内环中呈中心对称均 匀布置。
2.如权利要求1所述的环道式鱼池养殖系统，其特征在于：所述环道包 括一对平行的直道，和一对对称的半圆形弯道。
3.如权利要求3所述的环道式鱼池养殖系统，其特征在于：所述排污槽 (5)设置于鱼池两端的转弯处。
4.如权利要求1所述的环道式鱼池养殖系统，其特征在于：所述竖流式 固液分离器(1)底部设有漏斗状的排污口，并通过阀门控制排污口 的开启或关闭。
5.如权利要求1所述的环道式鱼池养殖系统，其特征在于：所述提水管 (4)的高度于落水管(7)的高度约200-500mm。
说明书
一种集成循环水处理工艺的环道式鱼池养殖系统
技术领域
本发明涉及一种环道式鱼池养殖系统，具体来说，是一种集成循环水 处理工艺的环道式鱼池养殖系统。
背景技术
鱼池作为养鱼的生境，在工业化封闭循环水养殖中，其功能则不尽于 此，尚具有：及时去除残饵、粪便等有机物的集污排污功能;及时将低溶 解氧含量的水体排出或及时增氧;及时将高二氧化碳、高氨氮含量的水体 排至相关水处理设备或及时去除;便于分级、捕捞、投喂等操作的功能。
跑道式鱼池分为直道式与环道式鱼池，常用于鲑鳟鱼的养殖。与圆池 相比，跑道式鱼池具有养殖水面利用率高和捕捞分鱼等操作较方便的优点; 其主要缺点是自清洗排污能力差和水质不均匀(DO、氨氮等)，需大量水来 保持水质。具体来说就是进水端水质最好，而出水端水质最差;自排污性 能差，需要频繁冲洗清污和日常维护。这是由于水力流速设计是基于溶解 氧需求(2-4cm/s)而非自排污需求(15-30cm/s)，导致实际运行流速很 低。由于二者差距巨大，设计中通常基于最小化交叉区来提高最大流速。 因此许多跑道式鱼池以成系列的形式运行，上游跑道池的出水做下游跑道 池的进水，同时在上下游鱼池间构建增氧、去除二氧化碳等设施。同时在 跑道式鱼池的末端设置静水区(由格栅与养殖区分开)去除沉淀有机物， 并通过真空泵排污。这是现有的跑道式鱼池去除有机物以达到排放标准的 主要方式，同时需花费大量的劳动力。在生产实践中，跑道式鱼池的水体 流速远远低于鱼类健康、肌肉和呼吸等生理生态需求。即使采用更低的水 体流速与水体交换速率，跑道式鱼池养殖的应用也很有限，因为它消耗大 量良好水质的水源并产生大量养殖污水，会带来严重的环境影响。
发明内容
本发明需要解决的技术问题是：现有的环道式鱼池，自净化能力低; 净化过程需要耗费大量的劳动力;水体环境远远低于鱼类健康、肌肉和呼 吸等生理生态需求;水体交换速率高，消耗大量良好水质的水源产生大量 的养殖污水，带来了严重的环境影响。
本发明采取以下技术方案：

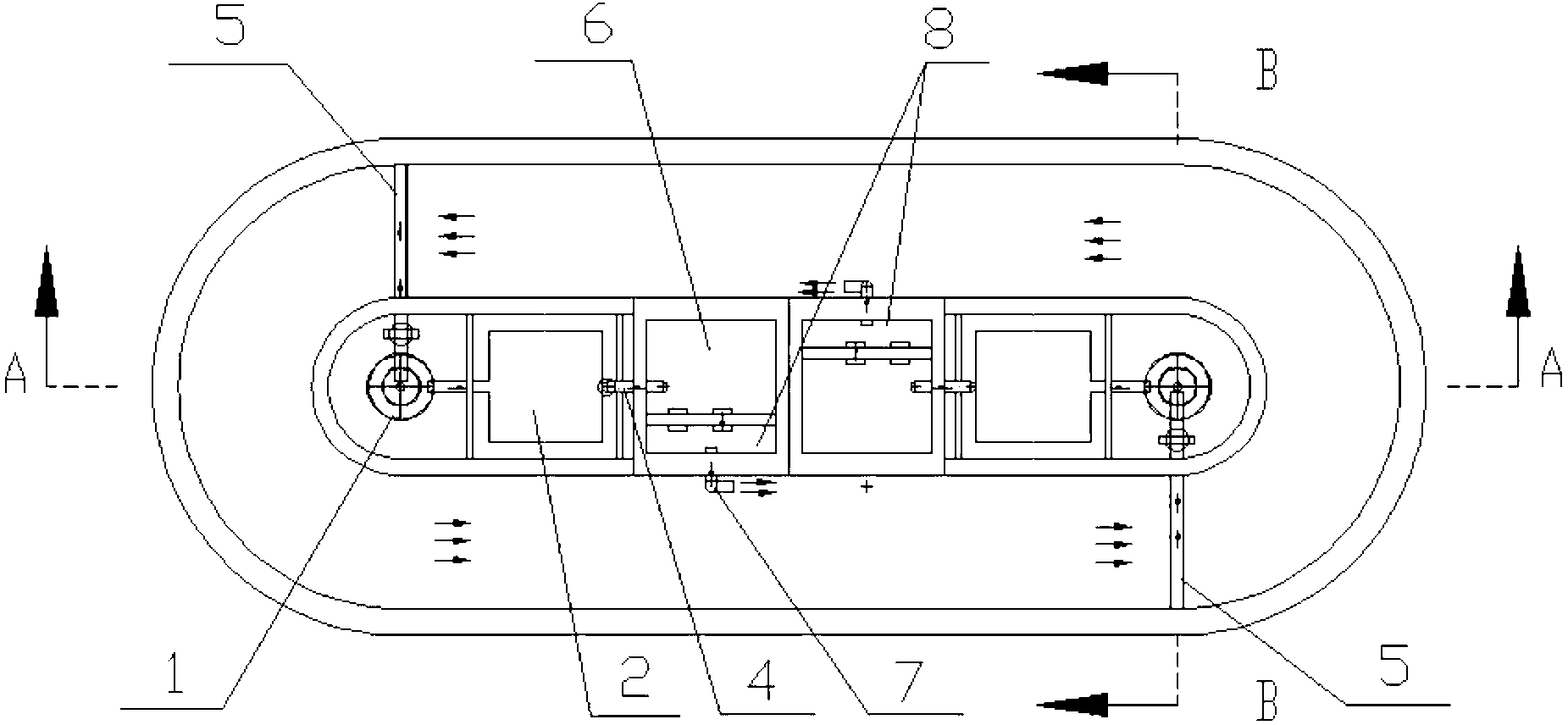

一种集成循环水处理工艺的环道式鱼池养殖系统，其特征在于：包括 呈环形跑道状的鱼池，及设于其内环中的污水处理系统;所述污水处理系 统包括竖流式固液分离器1，鱼池底部设有与水流方向垂直的排污槽5，并 与所述竖流式固液分离器1的进口连通;所述竖流式固液分离器1出口与 微滤机2连通，所述微滤机2的出水采用水泵3和提水管4提水，并注入 生物滤池6，所述生物滤池6与曝气增氧池7通过隔板隔开，并通过隔板下 部的通孔连通，曝气增氧池8侧壁上设置落水管7，所述落水管7与鱼池连 通，落水管7底部出水方向与鱼池的水流方向同向;所述污水处理系统设 有两套，在环形鱼池的内环中呈中心对称均匀布置。
本技术方案的特点在于：在鱼池底部设置排污槽，使得鱼的粪便等固 定杂物顺着一定水流流入竖流式固液分离器中，竖流式固液分离器去除较 大颗粒的固体杂质，对水流进行第一步净化，再通过微滤机对水流进行第 二步净化，此时再采用水泵和提水管，将水从低处提至高出的生物滤池内， 进行第三步净化，在通过隔板下部的通孔流入曝气增氧池中，曝气增池对 水体进行曝气增氧，最后通过落水管将曝气增氧池内的水落入鱼池内，水 流从高出落下，具有一定的动能，落水管底部设计成弯头，弯头朝向为鱼 池内水流的流向，如此，将水流自上而下的动能转化成为横向流动的动能， 落水管为鱼池水流循环提供了动力。污水处理系统在环道的内环中呈中心 对称布置，进一步优化了本发明鱼池养殖系统的结构，加强了水流动力及 净化效果。
进一步的，所述环道包括一对平行的直道，和一对对称的半圆形弯道。
进一步的，所述排污槽5设置于鱼池两端的转弯处。
进一步的，所述竖流式固液分离器1底部设有漏斗状的排污口，并通 过阀门控制排污口的开启或关闭。
进一步的，所述提水管4的高度于落水管7的高度约200-500mm。
本发明的有益效果在于：
1)集推流、物理过滤、增氧、脱除二氧化碳、生物过滤与环道式鱼池 设计于一体，形成小型循环水养殖系统，功能全面，设计巧妙;
2)促进溶解氧、氨氮、二氧化碳等在水体中均匀分布，改善环道式鱼 池的水体均质性;
3)与常规环道式鱼池相比，本发明通过水体循环形成推流作用，水体 流速在一定范围内变得可调节，改善环道式鱼池的水力状况与水体流态， 及时快速排出残饵粪便;通过水质的改善降低水量的消耗，同时维持一定 的水体流速可促进鱼类骨骼发育与健康生长;
4)由排污槽、竖流式固液分离装置、微滤机等装置构建一套专门收集 分离残饵粪便等有机物的工艺流程，简便、高效的收集和排出有机物，且 维护方便简单;
5)通过循环水养殖系统的增氧、物流过滤、生物过滤与脱气，改善水 体水质，从而减少用水量，可节水90%;
6)充分利用池中空置区域作为水处理区，合理配置竖流式固液分离器、 微滤机、生物滤池、曝气增氧池等，完善并强化鱼池水处理功能，基于环 道鱼池构建简易的循环水养殖系统，提高了土地利用率。
7)将环道式鱼池与循环水水处理工艺流程的优点于一体，形成具有一 定内循环水处理能力的鱼池养殖系统，每个鱼池具有一定的独立性与灵活 性。
8)鱼池具有增氧、脱气、物理过滤和生物过滤功能，通过迅速及时的 去除残饵粪便等有机物，通过水质的改善降低水量的消耗，同时改善水体 流态，促进鱼类健康生长。
9)对渔获捕捞、鱼体分级、投饵、亲鱼催产等复杂操作工况适应性良 好。
10)适用于大多鱼类成鱼或亲鱼养殖，尤其适用于鲑鳟鱼等游泳性鱼 类的高密度集约化养殖，也可用于其他相关养殖领域。
