申请日2013.10.16
公开(公告)日2015.04.29
IPC分类号G05D9/12
摘要
本发明公开了一种用于水处理设备的简易水位控制器，包括交流电源、变压器、整流器，第一二极管、第二二极管、第一电阻至第五电阻、第一电容至第三电容、第一发光二极管、第二发光二极管、第一三极管、第二三极管、继电器、高水位探测极、中水位探测极和低水位探测极。当水池水位低于低水位探测极的探测端头时,电路工作，水位增高;当水池水位高于中水位探测极的探测端头或当水池水位处于高水位探测极的探测端头之下，低水位探测极的探测端头之上时，电路处于等待状态。本发明将三极管的导通截止特性、二极管的单向导通特性及电容的充放电特性结合使用，有效地实现了水位自动控制功能.。且本发明电路结构简单、元件少、成本低，容易安装，有利于推广。
权利要求书

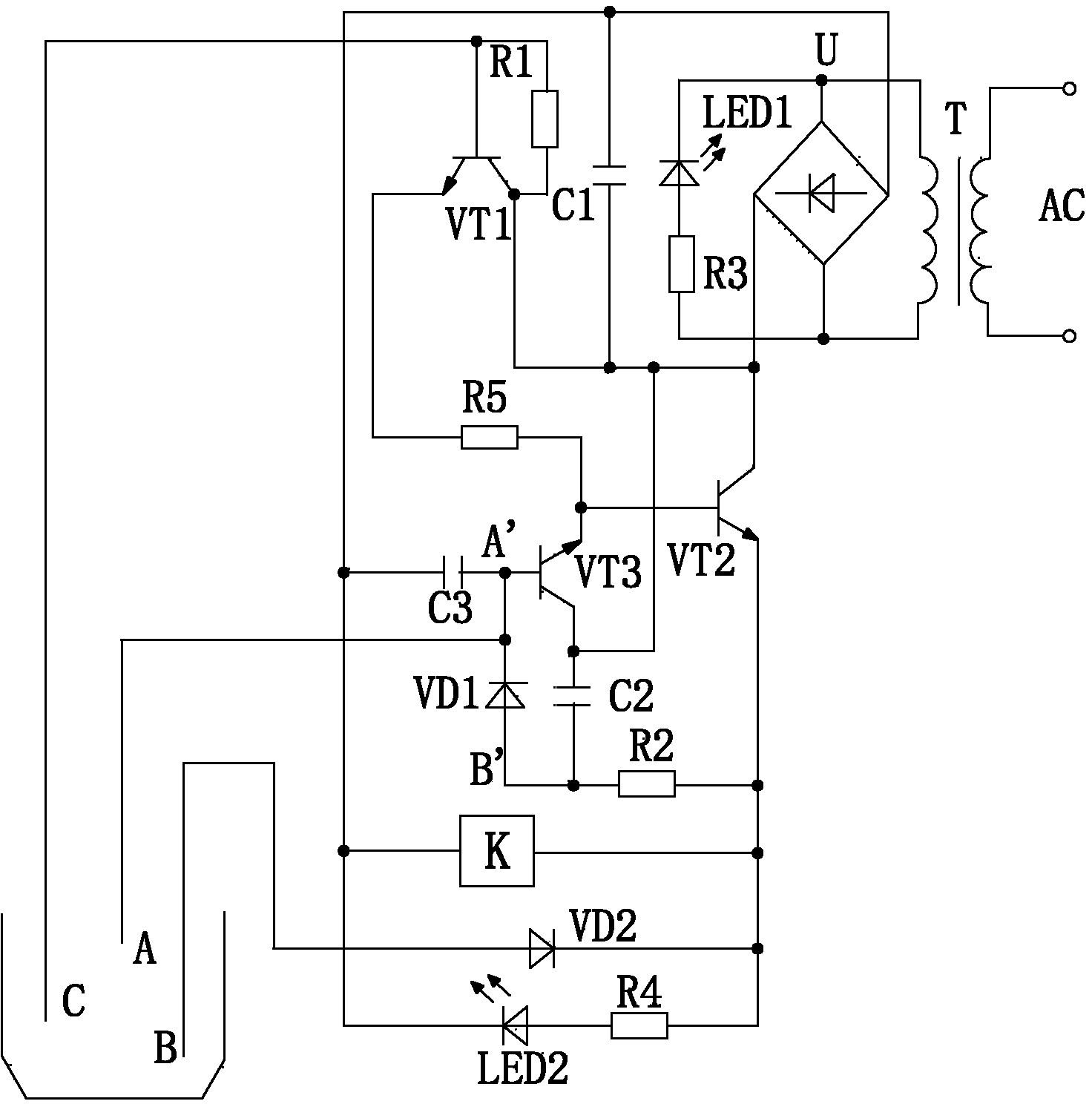

1.一种用于水处理设备的简易水位控制器，其特征在于：包括交流电源、 变压器、整流器，第一二极管、第二二极管、第一电阻至第五电阻、第一电容 至第三电容、第一发光二极管、第二发光二极管、第一三极管、第二三极管、 继电器、高水位探测极、中水位探测极和低水位探测极，所述交流电源第一输 入端连接变压器的初级线圈的第一端，所述交流电源第二输入端连接变压器的 初级线圈的第二端，所述变压器的次级线圈的第一端同时与所述整流器的第一 交流输入端和所述第一发光二极管的负极连接，所述整流器的第二交流输入端 同时与所述变压器的次级线圈的第二端和所述第三电阻的第一端连接，所述第 一发光二极管的正极连接所述第三电阻的第二端，所述整流器的正极同时与所 述第一三极管的集电极、所述第二三极管的集电极、所述第三三极管的集电极、 所述第一电阻的第一端、所述第二电容的第一端和所述第一电容的第二端连接， 所述第二三极管的基极同时与所述第三三极管的射极和所述所述第五电阻的第 一端连接，所述第五电阻的第二端连接所述第一三极管的射极，所述第一电阻 的第二端同时与所述第一三极管的基极和所述中水位探测极连接，所述第三三 极管的基极同时与所述第三电容的第二端、所述第一二极管的负极和所述高水 位探测极连接，所述第一二极管的正极同时与所述第二电阻的第一端和所述第 二电容的第二端连接，所述第二电阻的第二端同时与所述第二三极管的射极、 所述继电器的第二端、所述第二二极管的负极和所述第四电阻的第二端连接， 所述第四电阻的第一端连接所述第二发光二极管的正极，所述第二二极管的正 极连接所述低水位探测极，所述整流器的负极同时与所述第一电容的第一端、 所述第三电容的第一端、所述继电器的第一端和所述第二发光二极管的负极连 接。
说明书
一种用于水处理设备的简易水位控制器
技术领域
本发明涉及一种水位控制器，尤其涉及一种用于水处理设备的简易水位控 制器。
背景技术
目前，水处理广泛应用于工业、生活之中，水位控制器是水处理所需要的 重要部件，它通过机械式或电子式的方式来进行高低水位的控制，可以控制电 磁阀、水泵等，成为水位自动控制器或水位报警器，从而来实现半自动化或者 全自动化。然而，很多水位控制器的电路结构复杂、元件多、成本高，不利于 推广。
发明内容
本发明的目的就在于为了解决上述问题而提供一种用于水处理设备的简易 水位控制器。
本发明通过以下技术方案来实现上述目的：
本发明包括交流电源、变压器、整流器，第一二极管、第二二极管、第一 电阻至第五电阻、第一电容至第三电容、第一发光二极管、第二发光二极管、 第一三极管、第二三极管、继电器、高水位探测极、中水位探测极和低水位探 测极，所述交流电源第一输入端连接变压器的初级线圈的第一端，所述交流电 源第二输入端连接变压器的初级线圈的第二端，所述变压器的次级线圈的第一 端同时与所述整流器的第一交流输入端和所述第一发光二极管的负极连接，所 述整流器的第二交流输入端同时与所述变压器的次级线圈的第二端和所述第三 电阻的第一端连接，所述第一发光二极管的正极连接所述第三电阻的第二端， 所述整流器的正极同时与所述第一三极管的集电极、所述第二三极管的集电极、 所述第三三极管的集电极、所述第一电阻的第一端、所述第二电容的第一端和 所述第一电容的第二端连接，所述第二三极管的基极同时与所述第三三极管的 射极和所述所述第五电阻的第一端连接，所述第五电阻的第二端连接所述第一 三极管的射极，所述第一电阻的第二端同时与所述第一三极管的基极和所述中 水位探测极连接，所述第三三极管的基极同时与所述第三电容的第二端、所述 第一二极管的负极和所述高水位探测极连接，所述第一二极管的正极同时与所 述第二电阻的第一端和所述第二电容的第二端连接，所述第二电阻的第二端同 时与所述第二三极管的射极、所述继电器的第二端、所述第二二极管的负极和 所述第四电阻的第二端连接，所述第四电阻的第一端连接所述第二发光二极管 的正极，所述第二二极管的正极连接所述低水位探测极，所述整流器的负极同 时与所述第一电容的第一端、所述第三电容的第一端、所述继电器的第一端和 所述第二发光二极管的负极连接。
本发明的有益效果在于：
本发明将三极管的导通截止特性、二极管的单向导通特性及电容的充放电 特性结合使用，当水池水位低于低水位探测极的探测端头时,电路工作，水位增 高;当水池水位高于中水位探测极的探测端头或当水池水位处于高水位探测极 的探测端头之下，低水位探测极的探测端头之上时，电路处于等待状态，且本 发明电路结构简单、元件少、成本低，容易安装，有利于推广。
