申请日2013.10.16
公开(公告)日2014.06.18
IPC分类号E03F5/02; E04G15/00
摘要
本实用新型公开了一种圆形钢筋混凝土污水检查井组合模具，包括两片半圆环形钢模板、限位筋、橡胶气囊，两片半圆环形钢模板外侧纵向各设置一道扁钢加筋肋，横向自上而下设置有至少两道扁钢加筋肋，两片半圆环形钢模板两侧设置有法兰边，法兰边自上而下设置有螺栓圆孔，两片半圆环形钢模板下部设有半圆形污水管孔洞，半圆环形钢模板内部自上而下铰接有至少两个圆环形限位筋;橡胶气囊位于半圆环形钢模板内侧，为圆柱状，橡胶气囊上部顶端设有两个吊钩和一个气嘴。本实用新型的圆形钢筋混凝土污水检查井内侧模具的支模只要将橡胶气囊吊进充气后就位即可完成，拆模仅需打开气嘴放气后吊出来即可，支模、拆模操作简单，省工省力，安全系数高。
权利要求书
1.一种圆形钢筋混凝土污水检查井组合模具，包括两片半圆环形钢模板(1)、限位筋(2)、橡胶气囊(3)，其特征在于：所述两片半圆环形钢模板(1)外侧纵向各设置一道扁钢加筋肋，横向自上而下各设置有至少两道扁钢加筋肋(4)，所述两片半圆环形钢模板(1)两侧设置有法兰边(，5)，所述法兰边(5)自上而下设置有螺栓圆孔(6)，所述两片半圆环形钢模板(1)下部设有半圆形污水管孔洞(7)，所述半圆环形钢模板(1)内部自上而下铰接有至少两个圆环形限位筋(2);所述橡胶气囊(3)位于半圆环形钢模板(1)的内侧，为圆柱状，所述橡胶气囊(3)上部顶端设置有两个吊钩(8)和一个气嘴(9)。
说明书
一种圆形钢筋混凝土污水检查井组合模具
技术领域
本实用新型属于建筑模具领域，尤其是一种建造检查井用的模具。
背景技术
现有技术浇筑一种污水检查井使用钢模板，包括内环形模板和外环形模板，内环形模板和外环形模板上均开有接纳污水排放管的管孔。内环形模板和外环形模板均通过4个弧形件围合而成。弧形件为四分之一圆筒件，内环形模板的弧形件的两个直线侧向内折弯形成连接板，外环形模板的弧形件的两个直线侧向外折弯形成连接板，相邻弧形件通过相对的连接板对接固定。连接板设有一列螺栓孔，相对的两个连接板通过螺栓联接。管孔相对设置，穿过相邻弧形件的对接部。使用这种钢模板浇筑混凝土污水检查井，优点是比使用木模板省工、省料。缺陷点是在安装和拆卸检查井的内侧环形钢模板时因其井深且内部空间狭小，操作困难、不安全。
实用新型内容
为了克服现有技术的不足，本实用新型提供一种圆形钢筋混凝土污水检查井组合模具，特别是设置了橡胶气囊内模，工人不需要到井下去支模、拆模，运送模板，既可减少支模、拆模时间，又可提高安全系数。
为实现上述目的，本实用新型采用如下技术方案：

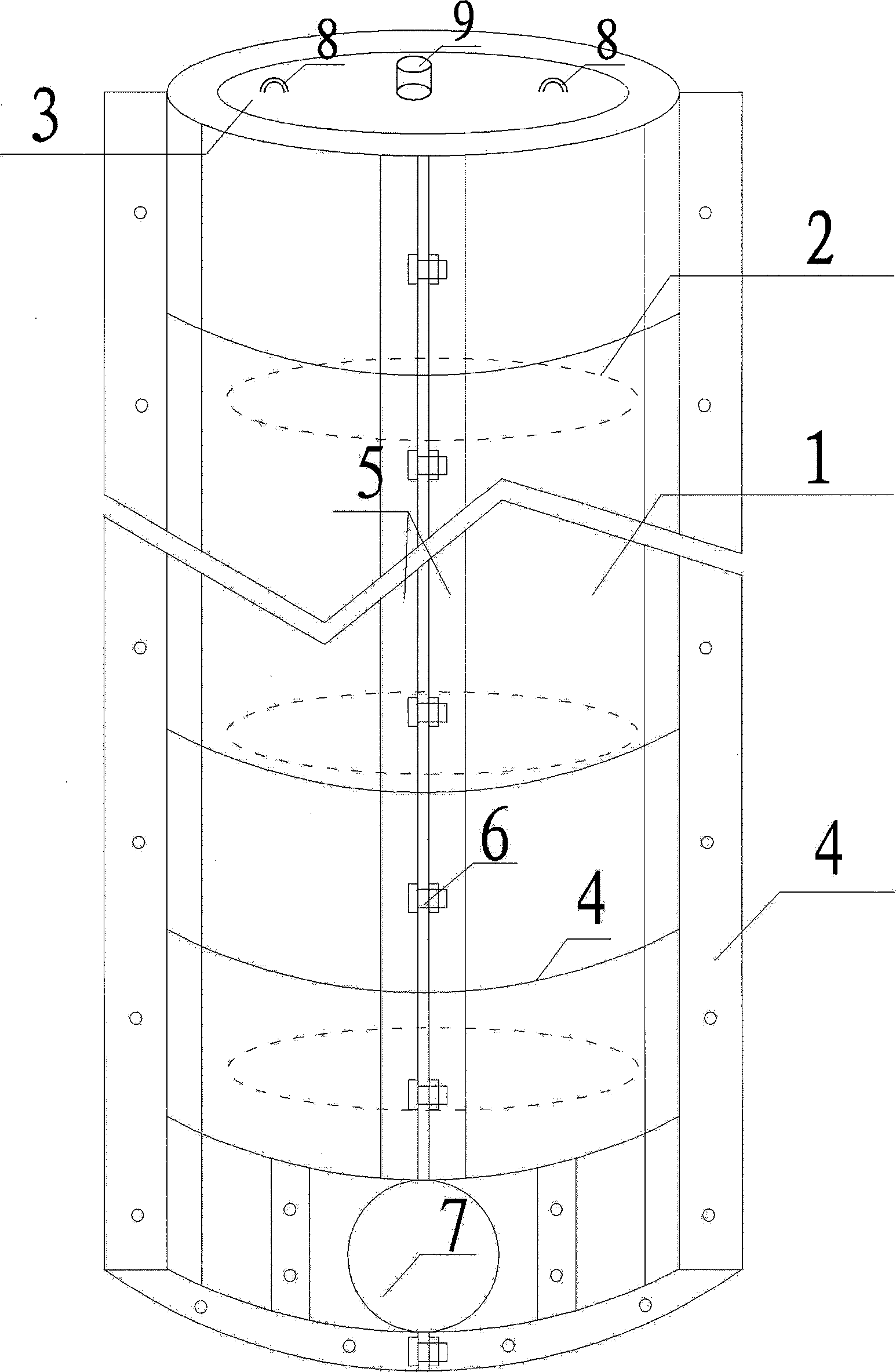

一种圆形钢筋混凝土污水检查井组合模具，包括两片半圆环形钢模板(1)、限位筋(2)、橡胶气囊(3)，其特征在于：所述两片半圆环形钢模板(1)外侧纵向各设置一道扁钢加筋肋，横向自上而下各设置有至少两道扁钢加筋肋(4)，所述两片半圆环形钢模板(1)两侧设置有法兰边(，5)，所述法兰边(5)自上而下设置有螺栓圆孔(6)，所述两片半圆环形钢模板(1)下部设有半圆形污水管孔洞(7)，所述半圆环形钢模板(1)内部自上而下铰接有至少两个圆环形限位筋(2);所述橡胶气囊(3)位于半圆环形钢模板(1)的内侧，为圆柱状，所述橡胶气囊(3)上部顶端设置有两个吊钩(8)和一个气嘴(9)。
本实用新型有益效果：对于所述的一种圆形钢筋混凝土污水检查井内侧模具的支模只要将橡胶气囊内模吊进去充气后就位即可完成;拆模仅需要打开气嘴放气后吊出来即可完成。支模、拆模操作简单，不需要工人到井下去支模、拆模，运送模板，提高了安全系数。
