申请日2013.10.12
公开(公告)日2014.04.02
IPC分类号C02F9/14
摘要

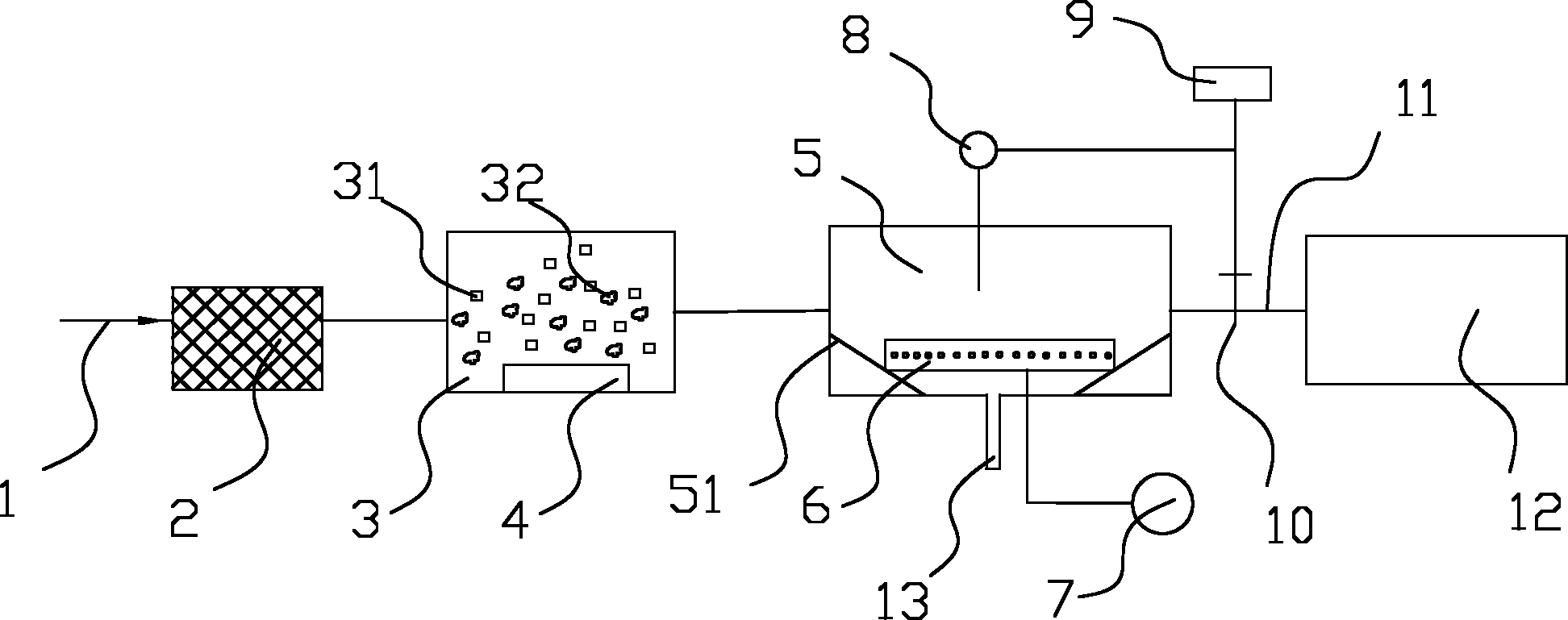

本实用新型涉及一种高浓度有机废水处理设备，包括进水管和出水管，还包括依次设置的过滤池、电解池、生化反应池以及储水池;所述进水管与所述过滤池相连通，且所述生化反应池通过所述出水管与所述储水池相连通;所述电解池内还填充有废铁屑和除磷菌。本实用新型通过在生化反应池之前设置预处理的电解池，提高废水的可生化性，进而改善生化法的废水处理效果;通过设置控制器、COD计以及控制阀门，以监测废水的处理效果，使得废水处理过程可控性好;且本实用新型的设备结构简单。
权利要求书
1.一种高浓度有机废水处理设备，包括进水管和出水管，其特征在于， 还包括依次设置的过滤池、电解池、生化反应池以及储水池;所述进水管与所 述过滤池相连通，且所述生化反应池通过所述出水管与所述储水池相连通;所 述电解池内还填充有废铁屑和除磷菌。
2.根据权利要求1所述的高浓度有机废水处理设备，其特征在于，所述 电解池内还设有搅拌器。
3.根据权利要求1所述的高浓度有机废水处理设备，其特征在于，所述 生化反应池内填充有硝化菌、反硝化菌和除磷菌。
4.根据权利要求3所述的高浓度有机废水处理设备，其特征在于，所述 生化反应池底部内壁四周均固定有倾斜的挡泥板;所述生化反应池底部还设有 与所述生化反应池相连通的排泥管。
5.根据权利要求4所述的高浓度有机废水处理设备，其特征在于，所述 生化反应池内还设有用于曝气的布气板，所述布气板卡设在所述挡泥板上部， 且所述生化反应池外部还设有与所述布气板相连的鼓风机。
6.根据权利要求5所述的高浓度有机废水处理设备，其特征在于，所述 布气板的底面距离所述排泥管口10-15厘米。
7.根据权利要求3所述的高浓度有机废水处理设备，其特征在于，所述 出水管上还设有由控制器所控制的阀门。
8.根据权利要求7所述的高浓度有机废水处理设备，其特征在于，所述 生化反应池上还设有COD计，所述COD计与所述控制器电连接。
9.根据权利要求1所述的高浓度有机废水处理设备，其特征在于，所述 过滤池内铺设有多层网格状的过滤网。
说明书
高浓度有机废水处理设备
技术领域
本实用新型涉及污水处理技术领域，更具体地说，涉及一种高浓度有机废 水处理设备。
背景技术
现代工业生产和生活中所排放的污水有很大一部分是高浓度有机废水，其 降解程度低，对环境污染程度大，因此处理方法成为环保领域的难题。高浓度 工业污水的特点是：COD(Chemical Oxygen Demand，化学需氧量)较高，一 般在2000mg/L以上，甚至高达每升几万到十几万毫克;可生化性较差，其五 天的BOD(Biochemical Oxygen Demand，生物需氧量)值，即BOD5，与COD 的比值一般在0.3以下甚至更低;成分复杂，含有氮化物、重金属和有毒有机 物;色度高有异味，有些废水散发出刺鼻恶臭。
现有的高浓度有机废水处理主要包括物化法、化学法、生化法。生化法能 够有效地降低废水中的COD量。然而，对于结构稳定的有机物，或当废水中 存在有害物质导致微生物无法正常工作时，生化法的处理效果较差。此外，现 有的废水处理设备因需要可靠的废水处理质量，通常结构较为复杂，可控性较 差。
实用新型内容
本实用新型要解决的技术问题在于，针对现有技术的上述缺陷，提出一种 结构简单、可控性好且废水处理效果好的高浓度有机废水处理设备。
本实用新型解决其技术问题所采用的技术方案是：提供一种高浓度有机废 水处理设备，包括进水管和出水管，还包括依次设置的过滤池、电解池、生化 反应池以及储水池;所述进水管与所述过滤池相连通，且所述生化反应池通过 所述出水管与所述储水池相连通;所述电解池内还填充有废铁屑和除磷菌。
一个实施例中，所述电解池内还设有搅拌器。
根据本实用新型的高浓度有机废水处理设备，所述生化反应池内填充有硝 化菌、反硝化菌和除磷菌。
一个实施例中，所述生化反应池底部内壁四周均固定有倾斜的挡泥板;所 述生化反应池底部还设有与所述生化反应池相连通的排泥管。
一个实施例中，所述生化反应池内还设有用于曝气的布气板，所述布气板 卡设在所述挡泥板上部，且所述生化反应池外部还设有与所述布气板相连的鼓 风机。
优选地，所述布气板的底面距离所述排泥管口10-15厘米。
一个实施例中，所述出水管上还设有由控制器所控制的阀门。
其中，所述生化反应池上还设有COD计，所述COD计与所述控制器电 连接。
优选地，所述过滤池内铺设有多层网格状的过滤网。
实施本实用新型其有益效果在于：通过在生化反应池之前设置预处理的电 解池，提高废水的可生化性，进而改善生化法的废水处理效果;通过设置控制 器、COD计以及控制阀门，以监测废水的处理效果，使得废水处理过程可控 性好;且本实用新型的设备结构简单。
