申请日2013.09.29
公开(公告)日2014.03.26
IPC分类号C02F9/14
摘要
本实用新型公开了一种医疗废水净化器，其包括顺序连接的格网、集水箱、曝气池、膜生物反应器、第二水泵、混合器与紫外线贮水室，废水从格网流入一直到紫外线贮水室流出。采用上述方案，本实用新型能自动化、安全和高效地处理小型分散的医疗机构废水，出水达到排放标准，结构简单一体化，灵活性强，设备占地小、消毒操作简单、安全维护容易。
权利要求书
1.一种医疗废水净化器，其特征在于，包括顺序连接的格网、集水 箱、曝气池、膜生物反应器、第二水泵、混合器与紫外线贮水室。
2.根据权利要求1所述医疗废水净化器，其特征在于，所述集水箱 与所述曝气池之间设置第一水泵，用于将所述集水箱中的水泵入所述曝气 池。
3.根据权利要求1所述医疗废水净化器，其特征在于，所述混合器 还连接臭氧输入器，用于输入臭氧到所述混合器中。
4.根据权利要求3所述医疗废水净化器，其特征在于，所述臭氧输 入器包括臭氧发生模块，用于产生所述臭氧。
5.根据权利要求4所述医疗废水净化器，其特征在于，所述格网包 括分离设置的两层格栅。
6.根据权利要求5所述医疗废水净化器，其特征在于，所述两层格 栅的网眼大小相异设置。
7.根据权利要求1所述医疗废水净化器，其特征在于，所述膜生物 反应器包括顺序设置的进水装置、至少一生物超滤膜以及出水装置，并且 在所述生物超滤膜上设置若干微生物菌落组件。
8.根据权利要求1所述医疗废水净化器，其特征在于，所述紫外线 贮水室设置穿孔扩散器。
9.根据权利要求1至8任一所述医疗废水净化器，其特征在于，所 述膜生物反应器与所述第二水泵之间设置反向冲洗器，用于反冲洗所述膜 生物反应器以避免堵塞。
10.根据权利要求9所述医疗废水净化器，其特征在于，所述反向冲 洗器通过所述第二水泵连接所述紫外线贮水室。
说明书
一种医疗废水净化器
技术领域
本实用新型涉及废水净化，尤其涉及的是，一种医疗废水净化器。
背景技术
公知的医疗废水处理方法是物理处理、化学处理及生物化学处理。大 多采用氯和二氧化氯消毒。
然而，氯气是有毒气体，在运输、使用过程中安全性要求很高，并且， 通过氯气处理含有机物的废水，特别是含腐殖酸的水，将会生成卤代烃， 包括三卤甲烷、氯代烃等副产物，对人体有致癌作用。
二氧化氯是不稳定气体，不能被浓缩和储藏，需现场制备后直接使用， 技术要求高，不能保证方便、安全使用，而制造二氧化氯需储备的盐酸、 氯酸钠均系化学危险品，具有一定的危险性。
并且，通常的处理技术设备占地大、消毒操作复杂、安全维护难，而 小型分散医疗单位大多位于居民区，处理储存环境受限制，因此难以实现 小型医疗机构废水处理。
实用新型内容
本实用新型所要解决的技术问题是提供一种新型的医疗废水净化器。

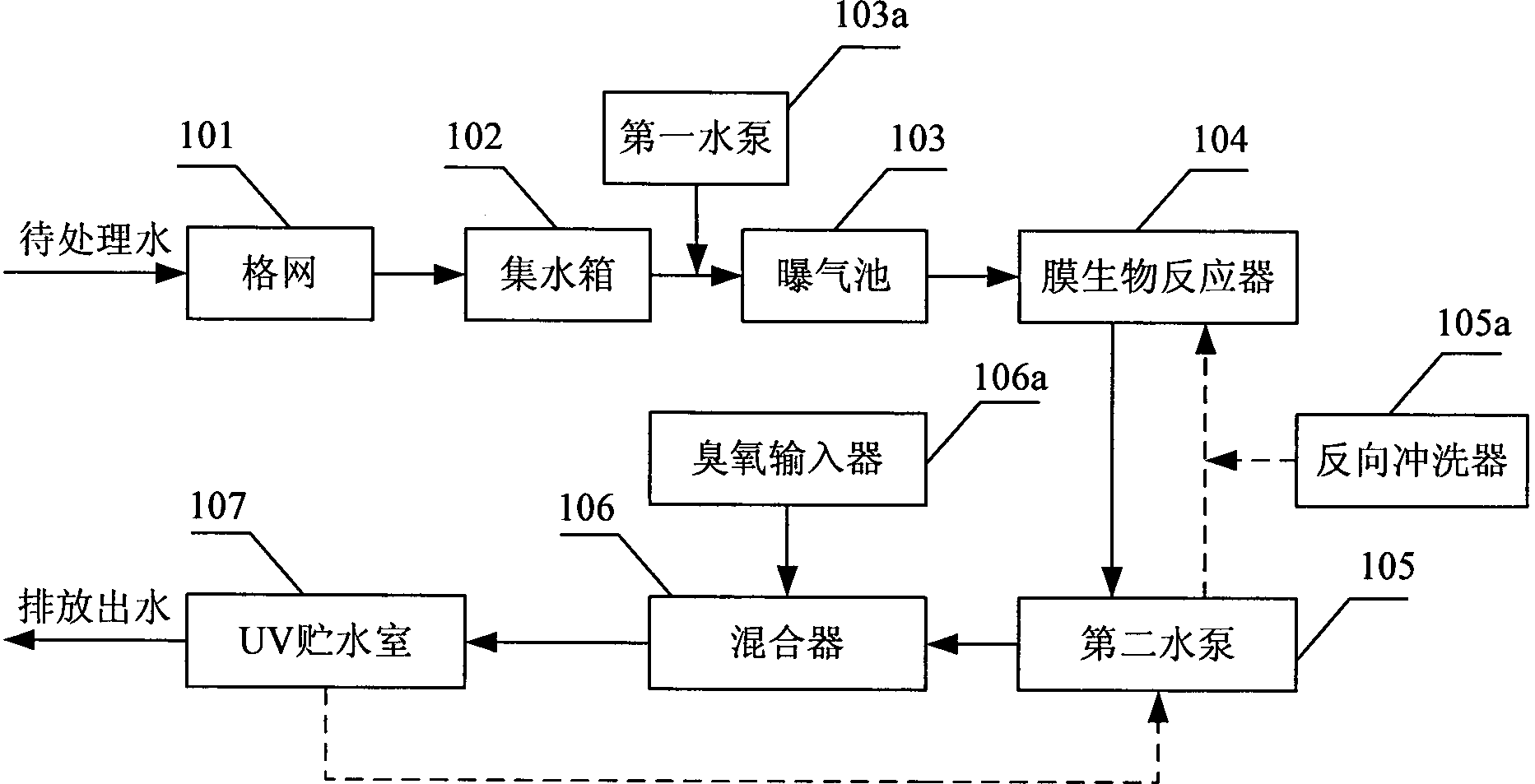

本实用新型的技术方案如下：一种医疗废水净化器，其包括顺序连接 的格网、集水箱、曝气池、膜生物反应器、第二水泵、混合器与紫外线贮 水室。
优选的，所述医疗废水净化器中，所述集水箱与所述曝气池之间设置 第一水泵，用于将所述集水箱中的水泵入所述曝气池。
优选的，所述医疗废水净化器中，所述混合器还连接臭氧输入器，用 于输入臭氧到所述混合器中。
优选的，所述医疗废水净化器中，所述臭氧输入器包括臭氧发生模块， 用于产生所述臭氧。
优选的，所述医疗废水净化器中，所述格网包括分离设置的两层格栅。
优选的，所述医疗废水净化器中，所述两层格栅的网眼大小相异设置。
优选的，所述医疗废水净化器中，所述膜生物反应器包括顺序设置的 进水装置、至少一生物超滤膜以及出水装置，并且在所述生物超滤膜上设 置若干微生物菌落组件。
优选的，所述医疗废水净化器中，所述紫外线贮水室设置穿孔扩散器。
优选的，所述医疗废水净化器中，所述膜生物反应器与所述第二水泵 之间设置反向冲洗器，用于反冲洗所述膜生物反应器以避免堵塞。
优选的，所述医疗废水净化器中，所述反向冲洗器通过所述第二水泵 连接所述紫外线贮水室。
采用上述方案，本实用新型能自动化、安全和高效地处理小型分散的 医疗机构废水，出水达到排放标准，结构简单一体化，灵活性强，设备占 地小、消毒操作简单、安全维护容易。
