申请日2013.10.10
公开(公告)日2014.04.23
IPC分类号G05D9/12
摘要

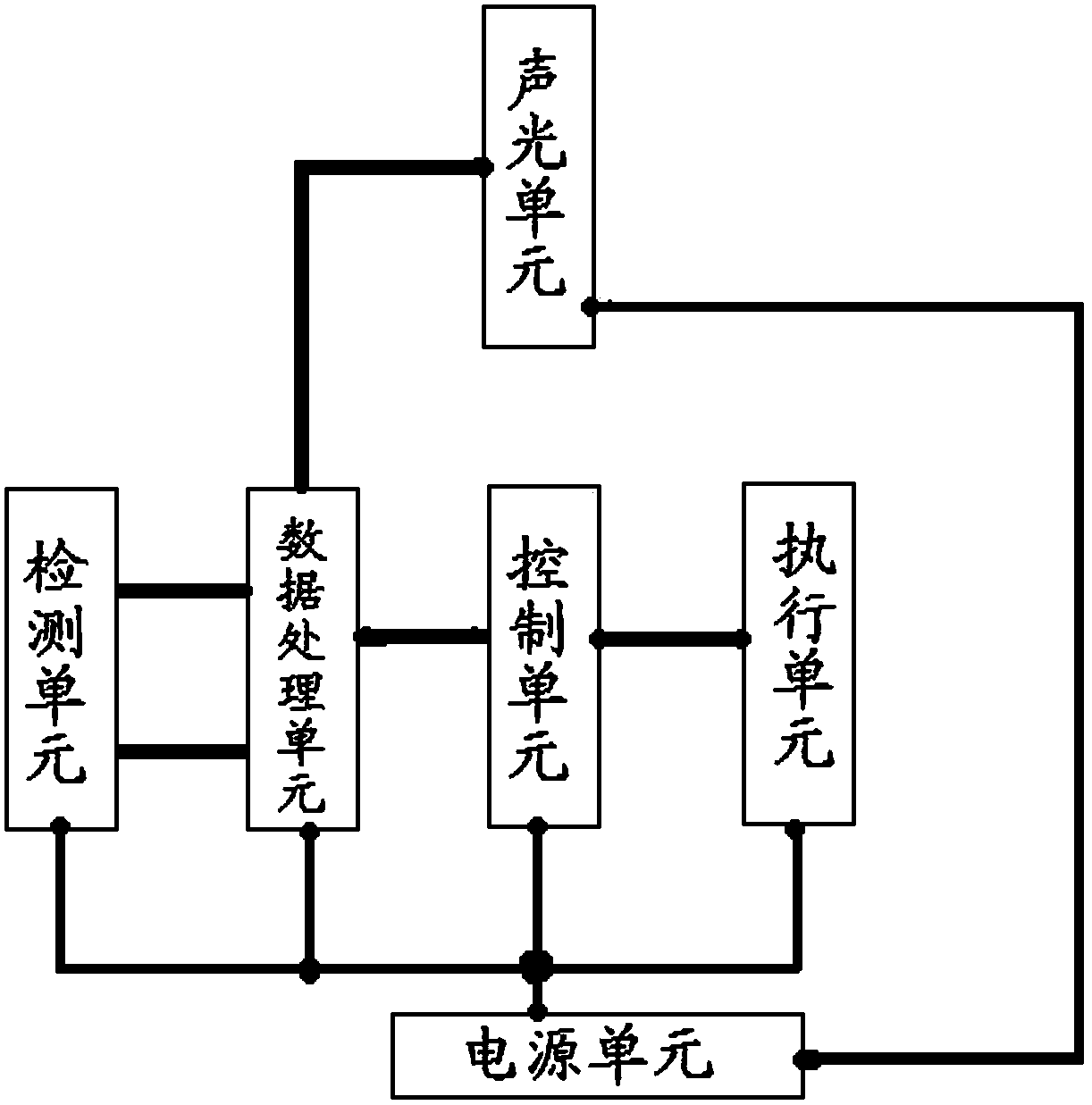

本实用新型涉及一种污泥水池泥位自动控制电路，其包括：用于发射和接收红外调制载波信号的检测单元，用于产生、处理红外调制载波信号并发送开关量信号的数据处理单元，用于强电和弱电的隔离并驱动执行单元的控制单元，用于接收控制信号驱动马达工作的执行单元，用于根据接收到的开关量信号进行声音和闪光报警的声光单元，以及用于供给所述控制电路工作电源的电源单元。本实用新型结构简单，安装调试方便，能够有效控制污泥水池的污泥泥位，由于强电和弱电是隔离的，所以使用安全可靠性高，大大减少资源的浪费。
权利要求书
1.一种污泥水池泥位自动控制电路，其特征在于：所述控制电路包括：
检测单元，其包括信号发射部分和信号接收部分，其中，所述的信号发射部分用于向所述的信号接收部分发射红外调制载波信号，所述的信号接收部分用于接收所述信号发射部分发射的红外调制载波信号，所述的信号发射部分与数据处理单元的I/O接口相连，把由数据处理单元传送的电信号放大后发射至信号接收部分，所述的信号接收部分与数据处理单元的I/O接口相连，把由所述信号发射部分发射的电信号放大整形后输入到数据处理单元;
数据处理单元，用于产生所述信号发射部分发射所需要的红外调制载波信号、处理所述的信号接收部分传送的红外调制载波信号，同时把接收到的所述信号发射部分传送的电信号经过处理后产生开关量信号通过I/O接口与控制单元的输入端和声光单元的输入端相连;
控制单元，该控制单元的输出信号与执行单元的输入端相连，用于强电和弱电的隔离，得以将由所述数据处理单元输入的开关量信号通过该控制单元中的继电器驱动执行单元;
执行单元，该执行单元的输入端与所述的控制单元的输出信号相连，用于接收所述的控制单元送来的控制信号，并驱动马达抽掉污泥;
声光单元，该声光单元的输入端与所述的数据处理单元的I/O接口相连，用于接收所述的数据处理单元送来的开关量信号，一旦接收到所述数据单元送来的开信号后就产生声音和闪光报警，接收到关信号后就停止声音和闪光报警;
以及，用于供给所述控制电路工作电源的电源单元。
说明书
一种污泥水池泥位自动控制电路
技术领域
本实用新型涉及一种造纸厂污泥水池沉淀的污泥高度自动控制电路，该电路也可以运用于其他有沉淀浑浊液体的液位控制。
背景技术
造纸厂污泥水池水质浑浊不清，需要沉淀部分污泥后抽出污泥，但是在不知道沉淀的污泥高度的情况下，一直抽去污泥有可能抽不干净或者抽去污泥以外的浑水，造成资源浪费;如果采取人工定期检测沉淀的污泥高度(即泥位高度)，不仅繁琐，而且同样资源浪费;如采用常规的仪表检测泥位高度，由于浑水密度不定而且腐蚀快，会导致检测不稳定且仪表使用寿命很短，所以需要开发一种新的测量方法来完善对沉淀的污泥高度的控制。
发明内容
本实用新型的目的在于克服现有技术的不足，提供一种污泥水池泥位自动控制电路，解决造纸厂污泥水池沉淀的的污泥高度即泥位的自动控制问题。
实现本实用新型目的的技术方案是：
一种污泥水池泥位自动控制电路，其特征在于：所述控制电路包括：
检测单元，其包括信号发射部分和信号接收部分，其中，所述的信号发射部分用于向所述的信号接收部分发射红外调制载波信号，所述的信号接收部分用于接收所述信号发射部分发射的红外调制载波信号，所述的信号发射部分与数据处理单元的I/O接口相连，把由数据处理单元传送的电信号放大后发射至信号接收部分，所述的信号接收部分与数据处理单元的I/O接口相连，把由所述信号发射部分发射的电信号放大整形后输入到数据处理单元;
数据处理单元，用于产生所述信号发射部分发射所需要的红外调制载波信号、处理所述的信号接收部分传送的红外调制载波信号，同时把接收到的所述信号发射部分传送的电信号经过处理后产生开关量信号通过I/O接口与控制单元的输入端和声光单元的输入端相连;
控制单元，该控制单元的输出信号与执行单元的输入端相连，用于强电和弱电的隔离，得以将由所述数据处理单元输入的开关量信号通过该控制单元中的继电器驱动执行单元;
执行单元，该执行单元的输入端与所述的控制单元的输出信号相连，用于接收所述的控制单元送来的控制信号，并驱动马达抽掉污泥;
声光单元，该声光单元的输入端与所述的数据处理单元的I/O接口相连，用于接收所述的数据处理单元送来的开关量信号，一旦接收到所述数据单元送来的开信号后就产生声音和闪光报警，接收到关信号后就停止声音和闪光报警;
以及，用于供给所述控制电路工作电源的电源单元。
本实用新型提供的污泥水池泥位自动控制电路，结构简单，安装调试方便，能够有效控制污泥水池的污泥泥位，由于强电和弱电是隔离的，所以使用安全可靠性高，大大减少资源的浪费。
