申请日2013.10.08
公开(公告)日2014.03.12
IPC分类号B01D36/04
摘要
本实用新型涉及一种厨房污水用滤污装置，包括水管管体、上管体和下管体，上管体和下管体的内腔相连接形成竖腔，竖腔将水管管体的内腔分隔成左腔和右腔，下管体连接有沉淀垃圾收集箱，上管体上可拆卸连接有浮体垃圾收集装置;浮体垃圾收集装置包括盖板以及滤板，滤板下部向左折叠形成槽口朝右开设的滤槽部分，滤槽部分处于水管管体的左腔内，滤槽部分的横向尺寸小于上管体的径向尺寸。将滤板的滤槽部分设置在水管管体的左腔部分，从而使滤板不会阻隔沉淀垃圾经下管体进入沉淀垃圾收集箱中，使滤污装置可以更好的进行漂浮垃圾和沉淀垃圾分类。
权利要求书

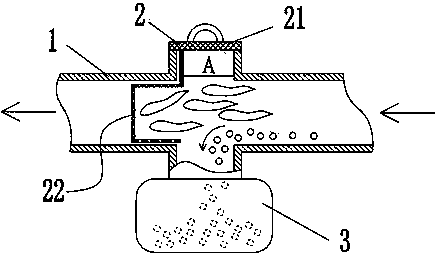

1.一种厨房污水用滤污装置，其特征是：包括呈水平设置的水管管体(1)，所述的水管管体(1)上部垂直连接有上管体，水管管体(1)的下部垂直连接有下管体，所述上管体和下管体在同一轴心线上，上管体和下管体的内腔相连接形成竖腔，竖腔将水管管体(1)的内腔分隔成左腔和右腔，所述的下管体连接有用于收集污水中沉淀垃圾的沉淀垃圾收集箱(3)，上管体上可拆卸连接有用于收集污水中漂浮垃圾的浮体垃圾收集装置(2);
所述的浮体垃圾收集装置(2)包括盖板(21)以及偏心连接在盖板(21)下方的滤板(22)，滤板(22)下部向左折叠形成槽口朝右开设的滤槽部分，所述滤槽部分处于水管管体(1)的左腔内，滤槽部分的横向尺寸小于上管体的径向尺寸，所述滤板(22)可从水管管体(1)中抽出。
2.根据权利要求1所述的一种厨房污水用滤污装置，其特征是：所述盖板(21)上设置有提手。
说明书
一种厨房污水用滤污装置
技术领域
本实用新型涉及一种厨房污水用滤污装置。
背景技术
以往的家用污水滤网装置不能有效将污水中的沉淀垃圾和漂浮垃圾分离开来，致使污水处理效果不理想。
实用新型内容
针对上述问题，本实用新型提出一种厨房污水用滤污装置，便于将污水中的漂浮垃圾和沉淀垃圾分离开来。
为解决此技术问题，本实用新型采取以下方案：一种厨房污水用滤污装置，包括呈水平设置的水管管体，所述的水管管体上部垂直连接有上管体，水管管体的下部垂直连接有下管体，所述上管体和下管体在同一轴心线上，上管体和下管体的内腔相连接形成竖腔，竖腔将水管管体的内腔分隔成左腔和右腔，所述的下管体连接有用于收集污水中沉淀垃圾的沉淀垃圾收集箱，上管体上可拆卸连接有用于收集污水中漂浮垃圾的浮体垃圾收集装置;
所述的浮体垃圾收集装置包括盖板以及偏心连接在盖板下方的滤板，滤板下部向左折叠形成槽口朝右开设的滤槽部分，所述滤槽部分处于水管管体的左腔内，滤槽部分的横向尺寸小于上管体的径向尺寸，所述滤板可从水管管体中抽出。
进一步的，所述盖板上设置有提手。
通过采用前述技术方案，本实用新型的有益效果是：将滤板的滤槽部分设置在水管管体的左腔部分，从而使滤板不会阻隔沉淀垃圾经下管体进入沉淀垃圾收集箱中，使滤污装置可以更好的进行漂浮垃圾和沉淀垃圾分类。
