申请日2014.11.05
公开(公告)日2015.04.15
IPC分类号E03D11/02; E03C1/12
摘要
本实用新型提出了一种废水冲洗设备，包括套设于抽水马桶的储水箱顶端的密封盖、第一水管、抽水泵及废水箱，第一水管的一端与废水箱连接，另一端连接密封盖，并与储水箱内部连通，抽水泵连接设于该第一水管的中部，第一水管的端部穿设至废水箱的内部，并靠近其底端位置，废水箱还连接有一第二水管，第二水管的一端穿设至废水箱的内部，并靠近于废水箱箱口的位置，该第二水管的另一端与下水道连接，该废水箱上还连接有第三水管，该第三水管的一端与一集水池连接，该第三水管的另一端穿设至废水箱内。本实用新型还提供采用该废水冲洗设备的抽水马桶，可回收废水资源再次利用。
权利要求书
1.一种废水冲洗设备，用于设于一抽水马桶的储水箱上，其特征在于：包 括套设于抽水马桶的储水箱顶端的密封盖、与该密封盖连接的第一水管、与该 第一水管连接的抽水泵及与该抽水泵连接的废水箱，所述第一水管的一端为入 水端，另一端为出水端，所述入水端与废水箱连接，所述出水端连接密封盖， 并与储水箱内部连通，所述抽水泵连接设于该第一水管的中部，所述废水箱上 设有第一通孔、第二通孔及第三通孔，所述第一水管的入水端通过该第一通孔 穿设至废水箱的内部，并靠近其底端位置，所述废水箱还连接有一第二水管， 所述第二水管的一端通过废水箱的第二通孔穿设至废水箱的内部，并靠近于废 水箱箱口的位置，该第二水管的另一端与下水道连接，该废水箱上还连接有第 三水管，该第三水管的一端用于与一集水池连接，该第三水管的另一端通过废 水箱的第三通孔穿设至废水箱内。
2.如权利要求1所述的废水冲洗设备，其特征在于：所述第二水管于废水 箱内的入水端的高度低于废水箱的箱口5mm。
3.如权利要求1所述的废水冲洗设备，其特征在于：所述第二水管的管径 大于第一水管的管径。
4.如权利要求1所述的废水冲洗设备，其特征在于：所述废水箱的一侧向 内凹进形成一凹槽，所述第一通孔、第二通孔及第三通孔分别设于该废水箱于 凹槽最内端的侧壁上。
5.如权利要求1所述的废水冲洗设备，其特征在于：所述密封盖上还设有 一控制按钮，该控制按钮用于控制抽水马桶的工作及抽水泵的开闭。
6.一种废水冲洗设备，用于设于一抽水马桶的储水箱上，其特征在于：包 括套设于抽水马桶的储水箱顶端的密封盖、与该密封盖连接的第一水管及与该 第一水管连接的废水箱，所述第一水管的一端为入水端，另一端为出水端，所 述入水端与废水箱连接，所述出水端连接密封盖，并与储水箱内部连通，所述 废水箱上设有第一通孔、第二通孔及第三通孔，所述第一水管的入水端通过该 第一通孔穿设至废水箱的内部，并靠近其底端位置，所述废水箱还连接有一第 二水管，所述第二水管的一端通过废水箱的第二通孔穿设至废水箱的内部，并 靠近于废水箱箱口的位置，该第二水管的另一端与下水道连接，该废水箱上还 连接有第三水管，该第三水管的一端用于与一集水池连接，该第三水管的另一 端通过废水箱的第三通孔穿设至废水箱内，所述密封盖上还连接有一吸气设备。
7.如权利要求6所述的废水冲洗设备，其特征在于：所述吸气设备为吸气 气囊或吸气泵。
8.如权利要求6所述的废水冲洗设备，其特征在于：所述第二水管于废水 箱内的入水端的高度低于废水箱的箱口5mm。
9.如权利要求6所述的废水冲洗设备，其特征在于：所述第二水管的管径 大于第一水管的管径。
10.一种抽水马桶，包括便池及设于便池上方并与便池连接的储水箱，其 特征在于：还包括设于该储水箱上的废水冲洗设备，该废水冲洗设备为权利要 求1至9中任何一项所述的废水冲洗设备。
说明书
抽水马桶及其废水冲洗设备
技术领域
本实用新型涉及一种家具设备，特别涉及一种抽水马桶及其废水冲洗设备。
背景技术
水是生命之源，是人们生活必不可缺的资源。随着经济发展及人口的增加， 我国的用水量在不断增加，而能够使用的淡水资源极为匮乏，我国许多地方面 临着严重的缺水问题。
生活中，人们必不可少的需要进行洗脸、漱口和淘米等用水，这些水资源 通过下水道白白的浪费掉。而家庭中的抽水马桶所用水量大体占整个家庭用水 的三分之一，但抽水马桶也与洗涑等用水一样通过自来水管道供应，由此导致 家庭整体用水量的增加。
实用新型内容
本实用新型提出一种抽水马桶及其废水冲洗设备，解决了现有技术中水资 源浪费的问题。
本实用新型的技术方案是这样实现的：
一种废水冲洗设备，用于设于一抽水马桶的储水箱上，包括套设于抽水马 桶的储水箱顶端的密封盖、与该密封盖连接的第一水管、与该第一水管连接的 抽水泵及与该抽水泵连接的废水箱，所述第一水管的一端为入水端，另一端为 出水端，所述入水端与废水箱连接，所述出水端连接密封盖，并与储水箱内部 连通，所述抽水泵连接设于该第一水管的中部，所述废水箱上设有第一通孔、 第二通孔及第三通孔，所述第一水管的入水端通过该第一通孔穿设至废水箱的 内部，并靠近其底端位置，所述废水箱还连接有一第二水管，所述第二水管的 一端通过废水箱的第二通孔穿设至废水箱的内部，并靠近于废水箱箱口的位置， 该第二水管的另一端与下水道连接，该废水箱上还连接有第三水管，该第三水 管的一端用于与一集水池连接，该第三水管的另一端通过废水箱的第三通孔穿 设至废水箱内。
一种废水冲洗设备，用于设于一抽水马桶的储水箱上，包括套设于抽水马 桶的储水箱顶端的密封盖、与该密封盖连接的第一水管及与该第一水管连接的 废水箱，所述第一水管的一端为入水端，另一端为出水端，所述入水端与废水 箱连接，所述出水端连接密封盖，并与储水箱内部连通，所述废水箱上设有第 一通孔、第二通孔及第三通孔，所述第一水管的入水端通过该第一通孔穿设至 废水箱的内部，并靠近其底端位置，所述废水箱还连接有一第二水管，所述第 二水管的一端通过废水箱的第二通孔穿设至废水箱的内部，并靠近于废水箱箱 口的位置，该第二水管的另一端与下水道连接，该废水箱上还连接有第三水管， 该第三水管的一端用于与集水池连接，该第三水管的另一端通过废水箱的第三 通孔穿设至废水箱内，所述密封盖上还连接有一吸气设备。

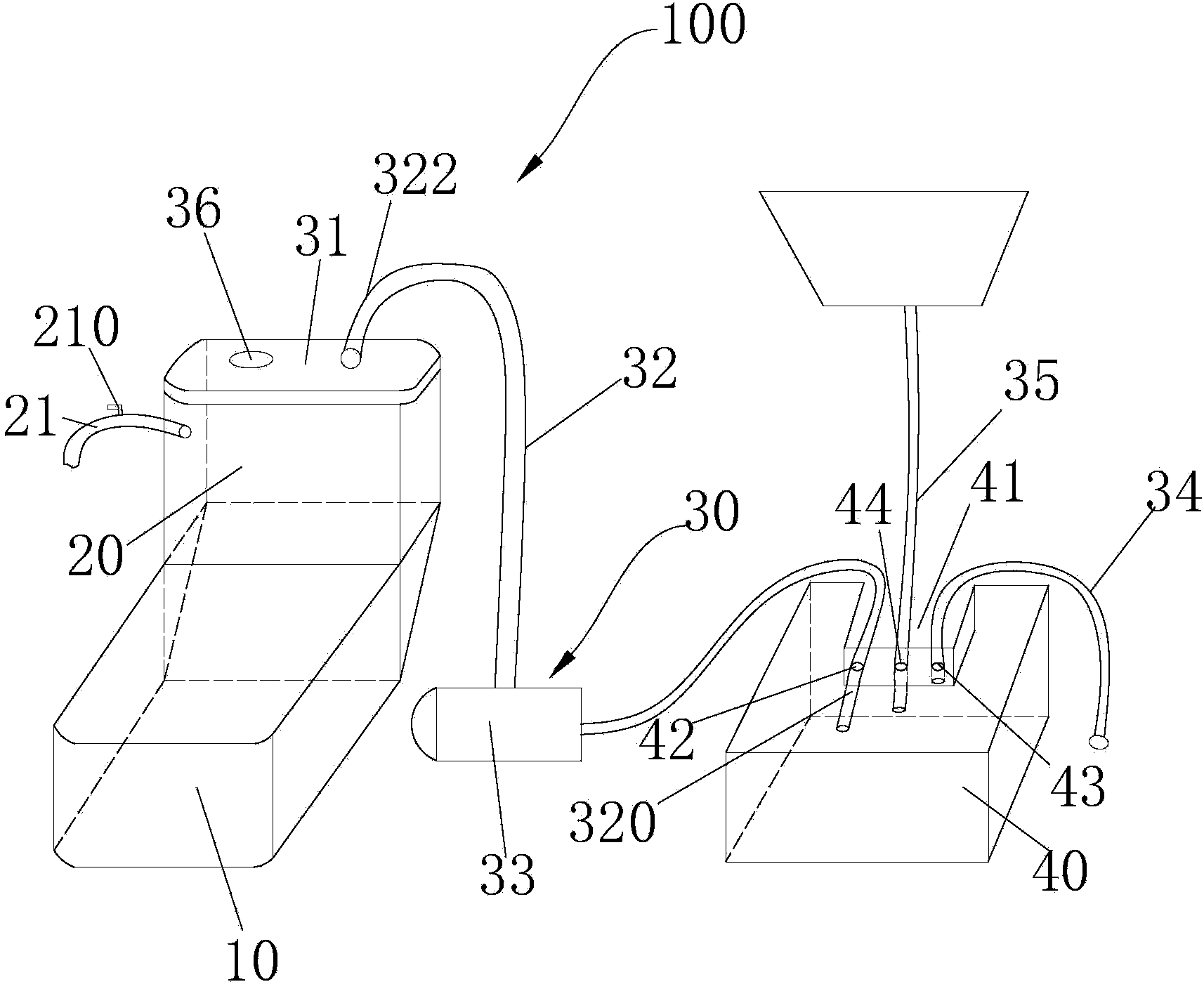

一种抽水马桶，包括便池、设于便池上方并与便池连接的储水箱及设于该 储水箱上的废水冲洗设备，该废水冲洗设备包括套设于抽水马桶的储水箱顶端 的密封盖、与该密封盖连接的第一水管、与该第一水管连接的抽水泵及与该抽 水泵连接的废水箱，所述第一水管的一端为入水端，另一端为出水端，所述入 水端与废水箱连接，所述出水端连接密封盖，并与储水箱内部连通，所述抽水 泵连接设于该第一水管的中部，所述废水箱上设有第一通孔、第二通孔及第三 通孔，所述第一水管的入水端通过该第一通孔穿设至废水箱的内部，并靠近其 底端位置，所述废水箱还连接有一第二水管，所述第二水管的一端通过废水箱 的第二通孔穿设至废水箱的内部，并靠近于废水箱箱口的位置，该第二水管的 另一端与下水道连接，该废水箱上还连接有第三水管，该第三水管的一端与集 水池连接，该第三水管的另一端通过废水箱的第三通孔穿设至废水箱内。
一种抽水马桶，包括便池、设于便池上方并与便池连接的储水箱及设于该 储水箱上的废水冲洗设备，该废水冲洗设备包括套设于抽水马桶的储水箱顶端 的密封盖、与该密封盖连接的第一水管及与该第一水管连接的废水箱，所述第 一水管的一端为入水端，另一端为出水端，所述入水端与废水箱连接，所述出 水端连接密封盖，并与储水箱内部连通，所述废水箱上设有第一通孔、第二通 孔及第三通孔，所述第一水管的入水端通过该第一通孔穿设至废水箱的内部， 并靠近其底端位置，所述废水箱还连接有一第二水管，所述第二水管的一端通 过废水箱的第二通孔穿设至废水箱的内部，并靠近于废水箱箱口的位置，该第 二水管的另一端与下水道连接，该废水箱上还连接有第三水管，该第三水管的 一端与集水池连接，该第三水管的另一端通过废水箱的第三通孔穿设至废水箱 内，所述密封盖上还连接有一吸气设备。
本实用新型的有益效果为：
本实用新型中的抽水马桶，通过废水箱收集使用过的废水，通过启动抽水 泵、吸气设备或抽水马桶本身吸力由第一水管向抽水马桶的储水箱内抽进废水， 再对抽水马桶进行冲洗，从而达成废水回收利用的目的，以节约水资源。
