申请日2013.07.26
公开(公告)日2014.01.15
IPC分类号C02F9/04
摘要
本实用新型涉及废水处理装置技术领域,尤其是指一种新型印刷废水处理系统,集水池与混合反应罐连接,集水池和混合反应罐中间设置有加药系统,混合反应罐与沉淀罐连接,沉淀罐底部与集渣罐连接,沉淀罐顶端与中间水池连接,中间水池与过滤器连接,过滤器与清水池连接,集渣罐底部通过回废管与集水池连接,本实用新型处理效率高,废水净化时间根据水质不同一般只需20-30分钟,净化水可回用;占地面积小;动力消耗低,运行费用少,运行中只需一次提升,处理废水的药剂费为0.06-0.20元/T水,工艺路线短,运行稳定可靠,管理操作方便,维修量小,投资费用低,比国外同比先进产品价格低70%,适用性广。
权利要求书
1.一种新型印刷废水处理系统,其特征在于:系统包含集水池、加药系统、 混合反应罐、沉淀罐、集渣罐、中间水池、过滤器、清水池、回废管,集水池 与混合反应罐连接,集水池和混合反应罐中间设置有加药系统,混合反应罐与 沉淀罐连接,沉淀罐底部与集渣罐连接,沉淀罐顶端与中间水池连接,中间水 池与过滤器连接,过滤器与清水池连接,集渣罐底部通过回废管与集水池连接。
说明书
一种新型印刷废水处理系统
技术领域
本实用新型涉及废水处理装置技术领域,尤其是指一种新型印刷废 水处理系统。
背景技术
近年来,油墨工业发展较快,油墨所用颜料通常具有耐光和耐热稳 定性、耐酸、耐碱、耐常用氧化剂,具有良好的着色力、遮盖力和升华牢度。 常用的酞菁颜料,种类较多,色泽鲜艳,着色力强,牢度好,广泛应用于涂料、 油墨等。印刷生产过程中,会产生高色度的油墨废水,废水间歇性排放,水质 水量随时间变化较大,给废水工程设计、运行管理增加困难。印刷油墨废水处 理方法很多,有众多的物理化学处理法、生物法等。而实际水处理工程常常是 多种方法结合,以便取得最佳的效果。
印刷废水是在印刷过程中产生的印刷残液、擦版废水、制版废水、 清洗废水等的总称,是一种比较难于治理的工业废水,废水中含有大量的金属 离子、油墨、碱、机油等,水质复杂,难降解的有机物含量高,可生化性差, 碱性大,色度高,处理难度比较大。
污染物的排放,直接增加了纳污水体的污染负荷,如不进行处理, 将对水体水质造成严重的影响,因此,企业为了自身今后的发展及对社会负责, 决定彻底根治污染源。
油墨废水中往往含有多种不同类型的颜料,成分复杂,COD浓度高, 难以降解,若单靠物化或生化处理,或采用增加絮凝和生化反应时间,会令污 水处理工程占地面积大,流程长,工程费用高,处理效果难以令人满意
因此,为克服上述技术的不足而设计出工艺处理效果稳定、耐冲击, 占地少,低耗高效,管理方便,维护简单的一种新型印刷废水处理系统,正是 发明人所要解决的问题。
发明内容
针对现有技术的不足,本实用新型的目的是提供一种新型印刷废水 处理系统,其系统结构简单,使用方便,工艺处理效果稳定、耐冲击,占地少, 低耗高效,管理方便,维护简单,有非常好的实用价值。

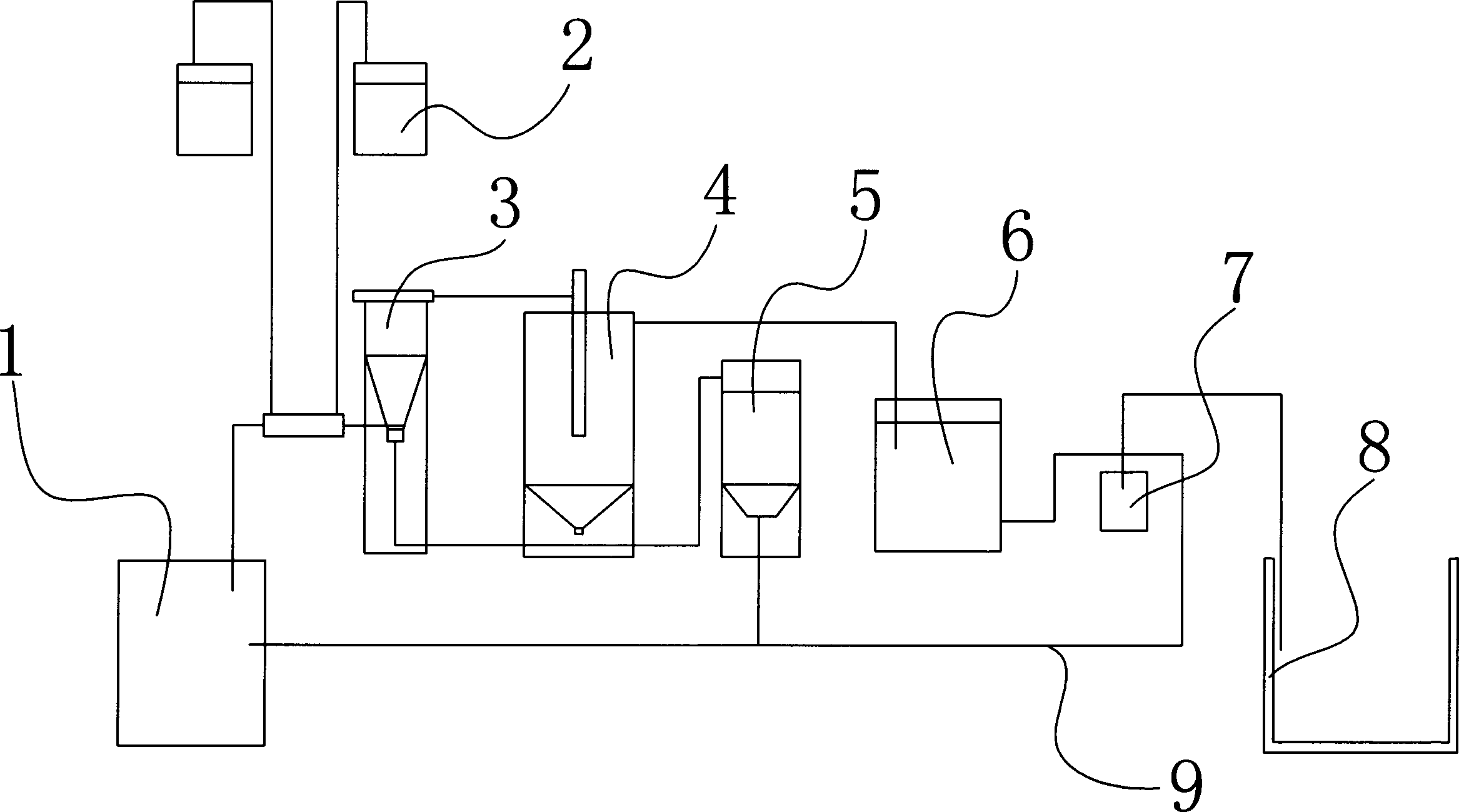

本实用新型解决其技术问题所采用的技术方案是:一种新型印刷废水 处理系统,其特征在于:系统包含集水池、加药系统、混合反应罐、沉淀罐、 集渣罐、中间水池、过滤器、清水池、回废管,集水池与混合反应罐连接,集 水池和混合反应罐中间设置有加药系统,混合反应罐与沉淀罐连接,沉淀罐底 部与集渣罐连接,沉淀罐顶端与中间水池连接,中间水池与过滤器连接,过滤 器与清水池连接,集渣罐底部通过回废管与集水池连接。
本实用新型于现有技术相比具有明显的优点和有益效果,具体而言, 由上述技术方案可知:
1、本实用新型处理效率高,废水净化时间根据水质不同一般只需 20-30分钟,净化水可回用;占地面积小;动力消耗低,运行费用少,运行中只 需一次提升,处理废水的药剂费为0.06-0.20元/T水,工艺路线短,运行稳定 可靠,管理操作方便,维修量小,投资费用低,比国外同比先进产品价格低70%, 适用性广。
