申请日2014.11.03
公开(公告)日2015.04.29
IPC分类号E03F9/00
摘要
本实用新型涉及一种具有污水分离功能的疏通清洗车，属于一般清洁作业技术领域。该具有污水分离功能的疏通清洗车包括底盘、固定在底盘上的污水箱和清水箱，污水箱连通有吸污管，清水箱连通有疏通管，疏通管上设有用于抽取清水箱内清水的清水泵，污水箱和清水箱之间设有连通管，连通管上设有用于抽取污水箱内污水的污水泵，连通管设于污水箱内的一端设有粗过滤器，连通管设于清水箱的一端设有净化装置。该具有污水分离功能的疏通清洗车可以在工作中得到可供疏通作业的清水和满足后续垃圾处理要求的污泥，使用较小的污水箱和清水箱即能满足大工作量的疏通清洗作业，极大的节约了水资源，并降低污泥处理过程中对环境的影响。
权利要求书

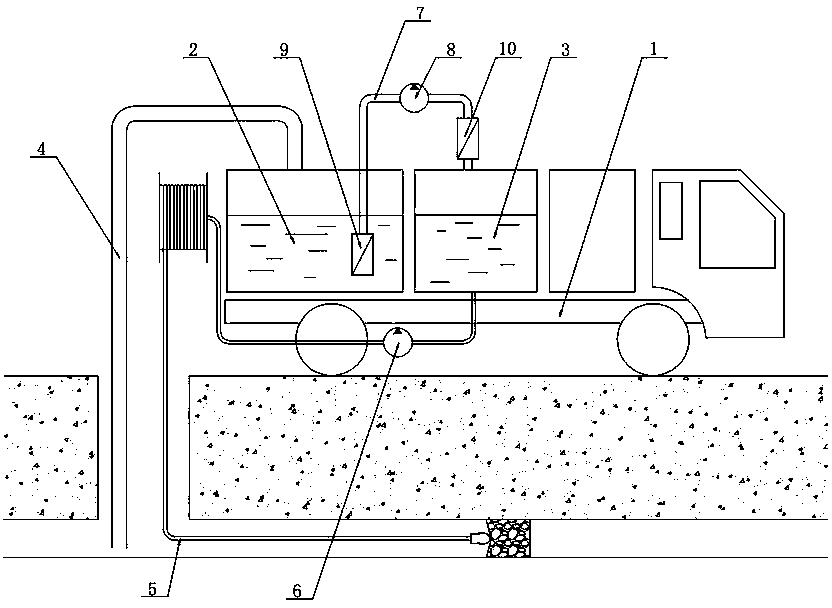

1.一种具有污水分离功能的疏通清洗车，包括底盘、固定在底盘上的污水箱和清水箱，其特征在于：所述污水箱连通有吸污管，所述清水箱连通有疏通管，所述疏通管上设有用于抽取清水箱内清水的清水泵，所述污水箱和清水箱之间设有连通管，所述连通管上设有用于抽取污水箱内污水的污水泵，所述连通管设于污水箱内的一端设有粗过滤器，所述连通管设于清水箱的一端设有净化装置。
2.如权利要求1所述具有污水分离功能的疏通清洗车，其特征在于：所述清水箱是多个彼此之间互通的箱体。
3.如权利要求1所述具有污水分离功能的疏通清洗车，其特征在于：所述污水箱和清水箱是彼此独立的箱体。
4.如权利要求1所述具有污水分离功能的疏通清洗车，其特征在于：所述污水泵固定在底盘侧面。
5.如权利要求1至4之任一所述具有污水分离功能的疏通清洗车，其特征在于：所述疏通管固定于底盘的卷盘上。
说明书
具有污水分离功能的疏通清洗车
技术领域
本实用新型涉及一种疏通清洗车，属于一般清洁作业技术领域。
背景技术
目前，道疏通清洗车主要功能为疏通和污水回收，面对堵塞情况比较严重的下水道，或车辆疏通能力不强时，往往需要较长时间的疏通作业，这就意味着需要消耗大量的清水，同时会产生大量的污水，如果要有很好的作业时间，这样就需要较大的清水箱、污水箱，为了实现车辆的大容量，就需要匹配大吨位的底盘，这极大的增加了车辆的生产和运营成本，同时由于回收上来的污泥的含水量较高，一般能达到70—80%，高含水量导致在后续的污泥处理上也有一定的难度。
现有疏通清洗车存在作业时间短、回收的污泥中水分过高，运输效率低，同时污泥不符合后续垃圾处理的要求等问题。
实用新型内容
本实用新型要解决的技术问题是针对现有技术不足，提出了一种在疏通和回收作业中得到可供疏通作业的清水和满足后续垃圾处理要求的污泥的具有污水分离功能的疏通清洗车。
本实用新型为解决上述技术问题提出的技术方案是：一种具有污水分离功能的疏通清洗车，包括底盘、固定在底盘上的污水箱和清水箱，所述污水箱连通有吸污管，所述清水箱连通有疏通管，所述疏通管上设有用于抽取清水箱内清水的清水泵，所述污水箱和清水箱之间设有连通管，所述连通管上设有用于抽取污水箱内污水的污水泵，所述连通管设于污水箱内的一端设有粗过滤器，所述连通管设于清水箱的一端设有净化装置。
上述技术方案具有的有益效果是: 通过吸污管抽吸污水进入污水箱，疏通管抽取清水箱内清水进行疏通清洗作业，连通管抽吸污水箱内的水进入清水箱并在这个过程中对污水进行净化，达到净化的清水直接回收到清水箱并继续用于疏通清洗作业，分离的污泥回收到污水箱，在工作中得到可供疏通作业的清水和满足后续垃圾处理要求的污泥，实现了使用较小的污水箱和清水箱即能满足大工作量的疏通清洗作业，这样能提高车辆的持续作业时间，清水实现了大部分的循环利用，极大的节约了水资源，并降低污泥处理过程中对环境的影响。
上述技术方案的改进是：所述清水箱是多个彼此之间互通的箱体。
上述技术方案的改进是：所述污水箱和清水箱是彼此独立的箱体。
上述技术方案的改进是：所述污水泵固定在底盘侧面。
上述技术方案的改进是：所述疏通管固定于底盘的卷盘上。
