申请日2013.07.20
公开(公告)日2014.01.29
IPC分类号E03F5/16
摘要
本实用新型提供一种油污水处理器，安装在下水道的出口处、用以阻止油类和垃圾排入下水道的装置，其结构是一长方形箱体，箱体内的两块滤网隔板将其分为隔渣区、波纹缓冲隔油区、除油后的净水区;作为优选，所述箱体上设置有盖板，箱体内一侧设置有进水口与下水道出口处连接，油污水通过进水口进入隔渣区的隔渣箱，过滤污水残渣留下固体物质，污水进入波纹缓冲隔油区除油后的净水通过箱体另一侧的出口排出下水道。作为优选，所述箱体上的盖板设置有把手。作为优选，所述波纹板缓冲隔油区两侧设置有提手。作为优选，所述隔渣箱两侧设置有提手。本实用新型专利设计更加合理，使用十分方便，易于推广。
权利要求书
1.一种油污水处理器，安装在下水道的出口处、用以阻止油类和垃圾排入下水道的装置，其特征在于：其结构是一长方形箱体，箱体内的两块滤网隔板将其分为隔渣区、波纹缓冲隔油区、 除油后的净水区;
箱体上设置有盖板，箱体内一侧设置有进水口与下水道出口处连接，油污水通过进水口进入隔渣区的隔渣箱，过滤污水残渣留下固体物质，污水进入波纹缓冲隔油区除油后的净水通过箱体另一侧的出口排出下水道。
2.根据权利要求1所述的一种油污水处理器，其特征在于：箱体上的盖板设置有把手。
3.根据权利要求1所述的一种油污水处理器，其特征在于：波纹板缓冲隔油区两侧设置有提手。
4.根据权利要求1所述的一种油污水处理器，其特征在于：隔渣箱两侧设置有提手。
说明书
一种油污水处理器
技术领域
本实用新型涉及用于宾馆、饭店、工厂和船舶等大型厨房的油污水中的油污水处理技术领域，具体地说是一种油污水处理器。
背景技术
随着国家对环境保护实业的日益重视，应用含油污水处理工艺有利于环境保护，能大大减少污水对环境的污染。
1904年Hazen根据实践经验 提出“浅池理论”,即在重力沉降过程中,分散而非结绒颗粒的沉降效果以颗粒的沉降速度与池面积为函数衡量,与池深、沉降时间无关,也即提高沉降池的处理能力有两个途径:一是扩大沉降面积,二是提高水分沉降速度。提高水分沉降速度的措施可以通过斯托克斯公式得出,扩大沉降面积的措施是在容器内设置多层水平隔板。以这一理论为基础,1950年美国壳牌公司[3]研制成功第1台平行板捕集器,其可去除水中最小为60μm的油滴。上世纪70年代Fram公司开发了V型板分离器,上世纪80年代CENATCO公司开发了板式聚结器,这是一种错流式组合波纹板,经过不断改进,这种设备在油气离、油水分离和含油污水净化方面都得到应用。
大部分酒店都建了隔油池，但隔油池油水分离效果差，水流稍微变化，浮在隔板中间的油脂与食物残渣就被冲入地沟，在厨房工作中，水流根本不可能保持稳定，所以“隔油池”就成了装饰和应付检查的产品。更烦恼的是，油水界面不稳定无法进行排油，必须安排人每天清挖，将油脂与残渣捞出来，否则将造成管道堵塞，使隔油池失去了原来油水分离的初衷。
发明内容
本实用新型的技术任务是解决现有技术的不足，提供了设计合理、构思巧妙的一种油污水处理器。

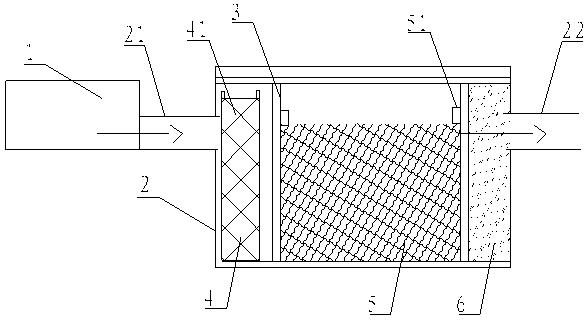

本实用新型的技术方案是按以下方式实现的，该一种油污水处理器，安装在下水道的出口处、用以阻止油类和垃圾排入下水道的装置，其结构是一长方形箱体，箱体内的两块滤网隔板将其分为隔渣区、波纹缓冲隔油区、 除油后的净水区;
作为优选，所述箱体上设置有盖板，箱体内一侧设置有进水口与下水道出口处连接，油污水通过进水口进入隔渣区的隔渣箱，过滤污水残渣留下固体物质，污水进入波纹缓冲隔油区除油后的净水通过箱体另一侧的出口排出下水道。
作为优选，所述箱体上的盖板设置有把手。
作为优选，所述波纹板缓冲隔油区两侧设置有提手。
作为优选，所述隔渣箱两侧设置有提手。
本实用新型与现有技术相比所产生的有益效果是：
本实用新型的一种油污水处理器具有结构简单、设计合理、构思巧妙等特点， 箱体上设置有盖子，防治异味蔓延，方便及时清除箱体内油垢保证排污排油顺畅;该设备在运行过程中，能将烹调过程中所产生的多种有害物质及油脂进行集中分离处理效果显著。
