申请日2013.08.15
公开(公告)日2014.01.22
IPC分类号C02F3/10; C02F3/02
摘要
本实用新型公开了一种污水处理脱氮池，包括池体，固定于所述池体底部的填料架和安装在所述填料架上的填料，所述填料包括铁系填料层和炭系有机物填料层，铁系填料层位于炭系有机物填料层上方，所述填料架上安装有第一隔网，所述铁系填料层和炭系有机物填料层之间安装有第二隔网。采用隔网结构放置填料，填料可以铺放的更为均匀，污水充分与填料接触，优化污水处理效果。尤其当所述炭系有机物填料层包括并列排放的多层炭系有机物填料，每层炭系有机物填料包括多根排列紧密的炭系有机物料材，每相邻两层炭系有机物料材之间交错排列时，可以更为显著地提高生物挂膜量，提高污水净化效果，为后续净化奠定基础。
权利要求书

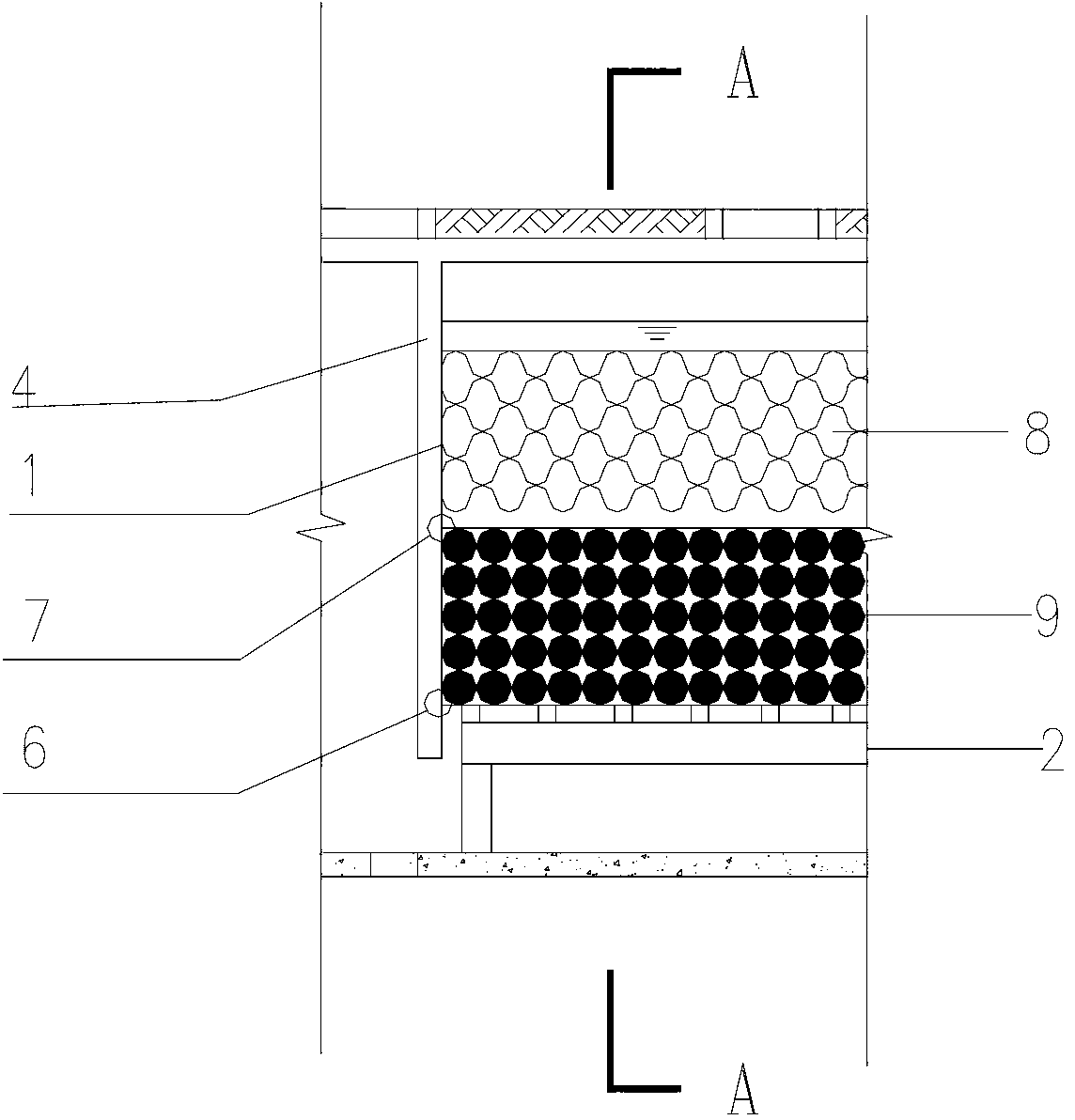

1.一种污水处理脱氮池，包括池体(1)，固定于所述池体(1)内的填 料架(2)和安装在所述填料架(2)上的填料，所述池体(1)包括池 壁(4)，其特征在于，所述填料包括铁系填料层(8)和炭系有机物 填料层(9)，铁系填料层(8)位于炭系有机物填料层(9)上方，所 述填料架(2)上安装有第一隔网(6)，所述铁系填料层(8)和炭系 有机物填料层(9)之间安装有第二隔网(7)。
2.如权利要求1所述的污水处理脱氮池，其特征在于，所述铁系填料层( 8)包括并列排放的多层铁系填料，每层铁系填料包括多个排列紧密的 铁系料材，每个铁系料材为成条型螺旋状;所述炭系有机物填料层( 9)包括并列排放的多层炭系有机物填料，每层炭系有机物填料包括多 根排列紧密的炭系有机物料材，相邻两层间的炭系有机物料材交错排 列。
3.如权利要求1所述的污水处理脱氮池，其特征在于，所述第一隔网(6 )包括安装在填料架(2)上的下层隔网(61)和与下层隔网(61)扣 合的上层隔网(62)，所述上层隔网(62)位于下层隔网(61)上方 。
4.如权利要求3所述的污水处理脱氮池，其特征在于，所述下层隔网(6 1)为D—30—60网，平整度为8mm /3米，尺寸为ZW 80×32的不锈钢 钢丝网，所述上层隔网(62)为5目，长宽50cm定点, 尺寸为5mm的不 锈钢钢丝网。
5.如权利要求3所述的污水处理脱氮池，其特征在于，所述上层隔网(6 2)与所述池壁(4)之间设置有第一保护带(10)。
6.如权利要求5所述的污水处理脱氮池，其特征在于，所述第一保护带( 10)宽度范围为15~25cm。
7.如权利要求1所述的污水处理脱氮池，其特征在于，所述第二隔网(7 )包括压盖在所述炭系有机物填料层(9)上方的下部隔网(71)和与 下部隔网(71)扣合的上部隔网(72)，所述上部隔网(72)位于所 述下部隔网(71)的上方。
8.如权利要求7所述的污水处理脱氮池，其特征在于，所述下部隔网(7 1)为D—30—60网，平整度为8mm /3米，尺寸为Φ 3.2×3.0的不锈 钢钢丝网，所述上部隔网(72)为5目，长宽50cm定点, 尺寸为5mm的 不锈钢钢丝网。
9.如权利要求7所述的污水处理脱氮池，其特征在于，所述上部隔网(7 2)与池壁(4)之间设置有第二保护带(20)。
10.如权利要求9所述的污水处理脱氮池，其特征在于，所述第二保护带( 20)宽度范围为15~25 cm。
说明书
污水处理脱氮池
技术领域
本实用新型涉及利用曝气生物滤池进行污水处理的领域，特别涉及一 种污水处理脱氮池。
背景技术
曝气生物滤池，(Biological Aerated Filter，简称BAF)，是一 种新型生物膜法污水处理工艺。具体来说，就是使微生物附着在填料 上生长繁育，形成膜状生物污泥——生物膜。污水与生物膜接触，污 水中的有机污染物作为营养物质，为生物膜上的微生物所摄取，微生 物自身得到繁衍增殖，同时污水得到净化。
目前，曝气生物滤池技术是由多组过滤池体所构成，其中每组池体内 根据工艺不同，都会摆放不同的填料，达到去除水中不同污染物的功 能。针对脱氮池来说，目前填料无规则的摆放在脱氮池内，要么摆放 过密，影响水体流动，要么摆放过疏，填料之间存在较大空隙，甚至 造成水流短路，污水来不及充分与填料接触，便从池体流出，降低污 水处理效果，甚至影响整个污水处理系统的稳定性。
发明内容
针对上述现有技术，本实用新型要解决的技术问题是提供一种使填料 摆放均匀，污水能够充分与填料接触的污水处理脱氮池。
一方面，提供了一种污水处理脱氮池，其包括池体、固定于所述池体 的填料架和安装在所述填料架上的填料，所述池体包括池壁，所述填 料包括铁系填料层和炭系有机物填料层，铁系填料层位于炭系有机物 填料层上方，所述填料架上安装有第一隔网，所述铁系填料层和炭系 有机物填料层之间安装有第二隔网。
进一步地，所述铁系填料层包括并列排放的多层铁系填料，每层铁系 填 料包括多个排列紧密的铁系料材，每个铁系料材为成条型螺旋状;所 述炭系有机物填料层包括并列排放的多层炭系有机物填料，每层炭系 有机物填料包括多根排列紧密的炭系有机物料材，相邻两层间的炭系 有机物料材交错排列。
进一步地，所述第一隔网包括安装在填料架上的下层隔网和与下层隔 网扣合的上层隔网，所述上层隔网位于下层隔网上方。
进一步地，所述下层隔网为D—30—60网，平整度8mm /3米，尺寸为 ZW80×32的不锈钢钢丝网，所述上层隔网为5目，长宽50cm定点, 尺 寸为5mm的不锈钢钢丝网。
进一步地，所述上层隔网与所述池壁之间设置有第一保护带。
进一步地，所述第一保护带宽度范围为15~25cm。
进一步地，所述第二隔网包括压盖在所述炭系有机物填料层上方的下 部隔网和与下部隔网扣合的上部隔网，所述上部隔网位于所述下部隔 网的上方。
进一步地，所述下部隔网为D—30—60网，平整度为8mm /3米，尺寸 为Φ3.2×3.0的不锈钢钢丝网，所述上部隔网为5目，长宽50cm定点, 尺寸为5mm的不锈钢钢丝网。
进一步地，所述上部隔网与池壁之间设置有第二保护带。
进一步地，所述第二保护带宽度范围为15~25 cm。
填料架上安装的第一隔网和铁系填料层与炭系有机物填料层之间安装 的第二隔网，一方面方便填料更均匀的摆放，污水流经填料滤层时可 以更充分与填料接触，尤其是当炭系有机物填料层中的每根炭系有机 物料材横向紧密排列和纵向紧密排列，相邻两层炭系有机物料材不断 交错排列时，可以更显著提高生物挂膜量，提高污水处理效果;另一 方面，能够有效使池体内的填料不会因污水的流动而掉落或不稳定， 形成一个结构良好的固体床形式，且铁系填料层在炭系有机物填料层 上方，可以阻止炭系有机物填料中的炭系有机物料材上浮，进一步提 高池体的稳定性能。
