申请日2013.05.15
公开(公告)日2013.09.25
IPC分类号B01D24/48
摘要
本实用新型涉及的是一种污水过滤罐反冲洗水量控制装置，包括PLC变频控制系统(1)和过滤罐(2)，PLC变频控制系统(1)分别连接电机(3)和流量计(7)，电机(3)与变频泵(4)连接，在变频泵(4)出口与过滤罐(2)入口之间管线上装有粘度检测仪(5)和流量计(7)，在PLC变频控制系统(1)与过滤罐(2)之间安装有滤料膨胀高度检测仪(6)，粘度检测仪(5)、滤料膨胀高度检测仪(6)也与PLC变频控制系统(1)连接。本实用新型在系统内安装了粘度检测仪和滤料膨胀高度检测仪，解决了污水过滤罐反冲洗时在罐体外无法准确、适时的检测罐体内滤料膨胀高度及无法准确、适时检测进入罐体内污水粘度的问题。
权利要求书
1.一种污水过滤罐反冲洗水量控制装置，包括PLC变频控制系统(1)和过滤罐(2)，PLC变频控制系统(1)分别连接电机(3)和流量计(7)，电机(3)与变频泵(4)连接，流量计(7)安装在变频泵(4)出口与过滤罐(2)入口之间管线上，其特征在于：在PLC变频控制系统(1)与过滤罐(2)之间安装有滤料膨胀高度检测仪(6)，与滤料膨胀高度检测仪(6)连接有声波探头(8)，声波探头(8)置于过滤罐(2)罐体内的上部;在变频泵(4)的出口与过滤罐(2)的入口之间的管线上还安装有粘度检测仪(5)，粘度检测仪(5)与PLC变频控制系统(1)连接。
2.根据权利要求1所述的污水过滤罐反冲洗水量控制装置，其特征在于：所述的声波探头(8)为四个，四个声波探头(8)在过滤罐(2)的罐体内采用两两横向平行相对的方式放置。
3.根据权利要求1所述的污水过滤罐反冲洗水量控制装置，其特征在于：所述的声波探头(8)为两个，两个声波探头(8)在过滤罐(2)的罐体内采用纵向垂直相对的方式放置。
说明书
污水过滤罐反冲洗水量控制装置
技术领域
本实用新型涉及的是水量控制装置，具体是一种污水过滤罐反冲洗水量控制装置。
背景技术
油田开发过程中产生的污水，常会使用一种污水过滤罐将污水过滤后排放或再利用。这种污水过滤罐内装滤料并带有反冲洗功能，由一个变频装置控制反冲洗的水量。由于这种过滤罐是一个封闭的罐体，控制系统中没有能够检测在反冲洗过程中，过滤罐内滤料在反冲洗水作用下的膨胀高度的设备或相关的检测仪器，无法适时、准确地掌握滤料膨胀后的高度。如果滤料膨胀后的高度过高，滤料会随水流失，影响过滤罐的反冲洗强度。另外，由于油田污水粘度变化很大，如不能准确、适时的为控制系统提供污水的粘度，也就无法及时调整、控制反冲洗的水量，直接影响污水的处理效果。
发明内容
本实用新型的发明目的是针对上述问题提供一种污水过滤罐反冲洗水量控制装置，用于解决原用污水过滤罐反冲洗时在罐体外无法准确、适时的检测罐体内滤料膨胀高度及无法准确、适时检测进入罐体内污水粘度的问题，为系统调整工艺条件提供控制依据。

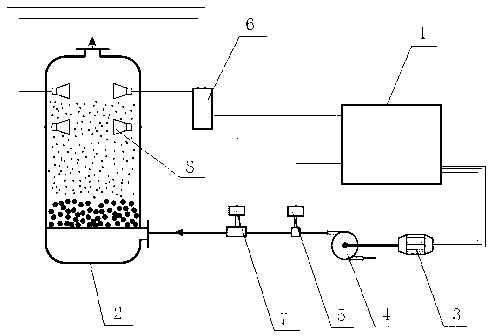

本实用新型通过以下技术方案来实现：污水过滤罐反冲洗水量控制装置包括PLC变频控制系统和过滤罐，PLC变频控制系统分别连接电机和流量计，电机与变频泵连接，流量计安装在变频泵出口与过滤罐入口之间管线上，在PLC变频控制系统与过滤罐之间安装有滤料膨胀高度检测仪，与滤料膨胀高度检测仪连接有声波探头，声波探头置于过滤罐罐体内的上部;在变频泵的出口与过滤罐的入口之间的管线上还安装有粘度检测仪，粘度检测仪与PLC变频控制系统连接。
采用上述技术方案的积极效果：本实用新型中安装的滤料膨胀高度检测仪，能够准确、适时检测过滤罐在反冲洗时罐体内滤料的膨胀高度，为控制反冲洗强度提供依据;在该装置中安装的粘度检测仪能够准确、适时的检测在线的污水粘度，为调整、控制反冲洗水量提供依据，有效的克服了原控制装置无法及时掌握滤料的膨胀高度及准确测定在线污水粘度的问题，为适时调整反冲洗的工艺控制条件提供了保障。
