申请日2013.05.14
公开(公告)日2013.10.09
IPC分类号B01D29/33
摘要
本实用新型公开了一种炸药生产过程中污水过滤器，其特征在于：包括过滤器主体、外盖以及过滤圆筒;所述过滤器主体的外侧面设有污水进入口，所述过滤器主体顶上设有能够翻转的外盖，所述过滤圆筒整体位于过滤器主体内部，所述过滤器主体内还设有抽水部件，该抽水部件位于过滤圆筒内部;所述过滤器主体的底部设置出水口，该出水口与抽水部件对应，所述污水进入口处设置有支撑立杆;所述过滤器主体的底部还设置排污出口。本实用新型通过改进提供一种炸药生产过程中污水过滤器，需要过滤的污水通过污水进入口进入过滤器主体;过滤圆筒带有滤孔，渣滓等过滤在过滤圆筒外，然而水可进入到过滤圆筒内，利用抽水部件通过出水口抽出，再利用;渣滓等过滤在过滤圆筒外后会排到过滤器主体底部，并通过过滤器主体底部设置的排污出口排出，因此本实用新型对生产线所产生的污水进行过滤处理，使其污水能够再利用。
权利要求书

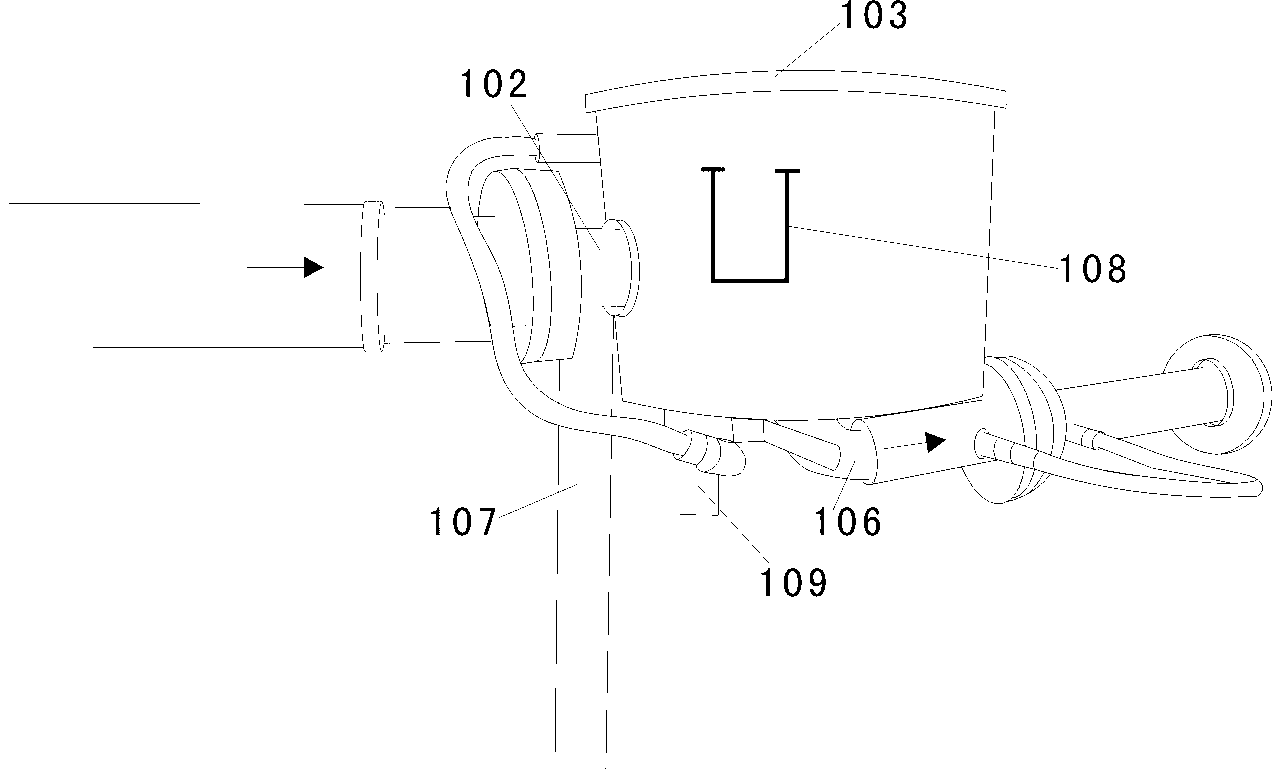

1.一种炸药生产过程中污水过滤器，其特征在于：包括过滤器主体(101)、外盖(103)以及过滤圆筒(104);
所述过滤器主体(101)的外侧面设有污水进入口(102)，所述过滤器主体(101)顶上设有能够翻转的外盖(103)，所述过滤圆筒(104)整体位于过滤器主体(101)内部，所述过滤器主体(101)内还设有抽水部件(105)，该抽水部件(105)位于过滤圆筒(104)内部;
所述过滤器主体(101)的底部设置出水口(106)，该出水口与抽水部件(105)对应，所述污水进入口(102)处设置有支撑立杆(107);
所述过滤器主体(101)的底部还设置排污出口(109)。
2.根据权利要求1所述的一种炸药生产过程中污水过滤器，其特征在于：过滤器主体(101)的外侧设置有拉手部件(108)。
3.根据权利要求1所述的一种炸药生产过程中污水过滤器，其特征在于：过滤器主体(101)为圆形。
说明书
炸药生产过程中污水过滤器
技术领域
本实用新型涉及一种污水过滤器，具体来讲是一种炸药生产过程中污水过滤器。
背景技术
随着我国经济建设快速发展，炸药的需求量大大增高，民爆器材行业伴随着这种需求得到较大发展。目前，我国工业炸药生产过程基本实现机械化、连续化、微机监控、自动化生产。但在炸药生产过程中，会产生一些污水，污水中会带有渣滓，故需要对其进行处理。
实用新型内容
本实用新型的目的在于在此提供一种炸药生产过程中污水过滤器，对生产线所产生的污水进行处理。
本实用新型是这样实现的，构造一种炸药生产过程中污水过滤器，其特征在于：包括过滤器主体、外盖以及过滤圆筒;
所述过滤器主体的外侧面设有污水进入口，所述过滤器主体顶上设有能够翻转的外盖，所述过滤圆筒整体位于过滤器主体内部，所述过滤器主体内还设有抽水部件，该抽水部件位于过滤圆筒内部;
所述过滤器主体的底部设置出水口，该出水口与抽水部件对应，所述污水进入口处设置有支撑立杆;
所述过滤器主体的底部还设置排污出口。
根据本实用新型所述的一种炸药生产过程中污水过滤器，其特征在于：过滤器主体的外侧设置有拉手部件。
根据本实用新型所述的一种炸药生产过程中污水过滤器，其特征在于：过滤器主体为圆形。
本实用新型的优点在于：本实用新型通过改进提供一种炸药生产过程中污水过滤器，需要过滤的污水通过污水进入口进入过滤器主体;过滤圆筒带有滤孔，渣滓等过滤在过滤圆筒外，然而水可进入到过滤圆筒内，利用抽水部件通过出水口抽出，再利用;渣滓等过滤在过滤圆筒外后会排到过滤器主体底部，并通过过滤器主体底部设置的排污出口排出，因此本实用新型对生产线所产生的污水进行过滤处理，使其污水能够再利用。
