申请日2013.05.14
公开(公告)日2013.07.31
IPC分类号C02F9/02; C02F1/40; C02F1/38; C02F1/24; C02F1/52
摘要
本发明涉及化工领域，具体是指含油污水撇油除渣系统;废水池通过第一污水提升泵连接至含油污水池，含油污水池通过第二污水提升泵将污水靠罐壁侧斜进至污水沉降罐，污水沉降罐分别连接斜板隔油池和浮渣池，依靠离心力和重力使污水在罐内旋转沉降，污水沉降罐上部、中下部和下部分别连接管线自流入污油池、斜板隔油池和浮渣池，气浮池通过第三污水提升泵连接核桃壳过滤器，核桃壳过滤器出水到监护池;其有益效果是：在本装置中加入污水沉降罐，利用自然沉降的方法实现初步的撇油除渣的目的，防止油泥对斜板隔油池进行粘附污染，初步处理后的污水再进斜板隔油池，为斜板隔油池的撇油除渣功能进行有效的提高，彻底达到撇油除渣的目的。
权利要求书
1.含油污水撇油除渣系统，废水池通过第一废水提升泵连接至污油池，其特征是：含油污水池通过第二污水提升泵将污水靠罐壁侧斜进至污水沉降罐，污水沉降罐分别连接斜板隔油池和浮渣池，依靠离心力和重力使污水在罐内旋转沉降，污水沉降罐上部、中下部和下部分别连接管线自流入污油池、斜板隔油池和浮渣池，所述斜板隔油池连接管线自流入污油池、浮渣池和气浮池，气浮池通过第三污水提升泵连接核桃壳过滤器，核桃壳过滤器出水到监护池。
说明书
含油污水撇油除渣系统
技术领域 本发明专利涉及化工领域，具体是指含油污水撇油除渣系统。
背景技术 由于化工工序需要，含油污水自流入含油污水池后，需要撇油除渣，现有的含油污水池是密闭的半埋地混凝土池，不仅不便于撇油，而且难于清理底部油泥沉渣。正常生产期间也无法切除进行清理，长时间运行后底部沉渣易夹杂部分油泥经泵直接进入斜板隔油池，不仅难于撇油，而且易粘附在斜板隔油板上对斜板隔油池造成污染，又因斜板隔油池为撬装设备，不便于拆洗，故对除油造成困难，污水难以达到除油的目的。
发明内容 鉴于已有技术存在的缺陷，本发明的目的是提供一种在斜板隔油池前加一污水沉降罐的撇油除渣装置，既保证安全也保证环保。

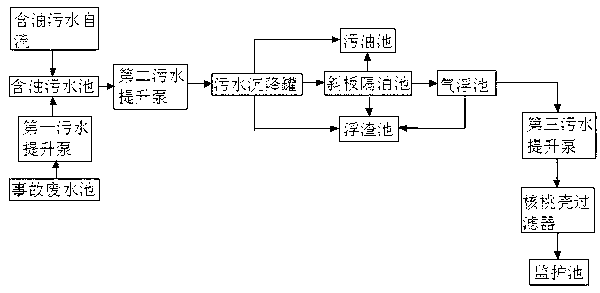

为实现上述目的，本发明所采用的技术解决方案是：含油污水撇油除渣系统，废水池通过第一污水提升泵连接至含油污水池，含油污水池通过第二污水提升泵将污水靠罐壁侧斜进至污水沉降罐，污水沉降罐分别连接斜板隔油池和浮渣池，依靠离心力和重力使污水在罐内旋转沉降，污水沉降罐上部、中下部和下部分别连接管线自流入污油池、斜板隔油池和浮渣池，所述斜板隔油池连接管线自流入污油池、浮渣池和气浮池，气浮池通过第三污水提升泵连接核桃壳过滤器，核桃壳过滤器出水到监护池。
含油污水撇油除渣系统，其有益效果是：在本装置中加入污水沉降罐，利用自然沉降的方法，从上部去除浮油，底部排除浮渣，中下部相对干净的污水自流入斜板隔油池进一步除油后进行下一工序处理，增设此罐另一目的还可削减水质变化幅度、均衡水质，对非周期性变化的、突发性的超质、超量污水以及年度大检修期间排放的高浓度污水进行均衡处理，实现初步的撇油除渣的目的，防止油泥对斜板隔油池进行粘附污染，初步处理后的污水再进斜板隔油池，为斜板隔油池的撇油除渣功能进行有效的提高，彻底达到撇油除渣的目的。
