申请日2013.08.14
公开(公告)日2014.03.19
IPC分类号C02F1/52
摘要
本实用新型涉及一种用于污水处理的加药装置,主要包括进水管、溶药池以及出水管，其特征在于：溶药池中间轴向中心线位置设有连杆，连杆顶部设有电机，底部连着叶轮，溶药池内壁设有液位感应器，进水管与溶药池之间设有进水阀门，出水管与溶药池之间设有计量泵，出水管连接着反应池，液位感应器设有三个，第一个液位感应器位于溶药池总容量80%处，为最高液位;第二个液位感应器位于溶药池总容量30%处，为警报液位;第三个液位感应器位于溶药池总容量10%处，为最低液位。本实用新型的优点在于：结构简单、使用方便;自动运行，操作简单;采用耐腐蚀材料，使用寿命长。
权利要求书
1.一种用于污水处理的加药装置,属于污水处理系统，主要包括进水管、溶药池以及出水管，其特征在于：溶药池中间轴向中心线位置设有连杆，连杆顶部设有电机，底部连着叶轮，溶药池内壁设有液位感应器，进水管与溶药池之间设有进水阀门，出水管与溶药池之间设有计量泵，出水管连接着污水反应池。
2.根据权利要求1所述的一种用于污水处理的加药装置，其特征在于：所述的液位感应器设有三个，第一个液位感应器位于溶药池总容量80%处，为最高液位;第二个液位感应器位于溶药池总容量30%处，为警报液位;第三个液位感应器位于溶药池总容量10%处，为最低液位。
3.根据权利要求1所述的一种用于污水处理的加药装置，其特征在于：所述的计量泵与污水处理系统联动，自动运行。
4.根据权利要求1所述的一种用于污水处理的加药装置，其特征在于：所述的叶轮有四片。
5.根据权利要求1所述的一种用于污水处理的加药装置，其特征在于：所述的连杆、叶轮采用304不锈钢材质。
说明书
一种用于污水处理的加药装置
技术领域
本实用新型涉及一种用于污水处理的加药装置，属于污水处理领域。
背景技术
在水处理过程中，混凝是水处理工艺的关键环节。在没有投加装置的条件下，混凝剂的配备和投加都是人工进行，不但劳动强度大、药耗高，而且水处理效果难以保证。理论及实践结果表明，混凝剂的用量有一个最佳值，低于或超过最佳值都不能达到最佳处理效果。混凝剂的投加量控制不当不但不能保证废水的处理效果，而且还大大增加了混凝剂的使用费用。
实用新型内容
本实用新型的目的在于克服现有技术的缺点，提供一种结构简单、处理效果好且耗费少的污水反应池加药装置。

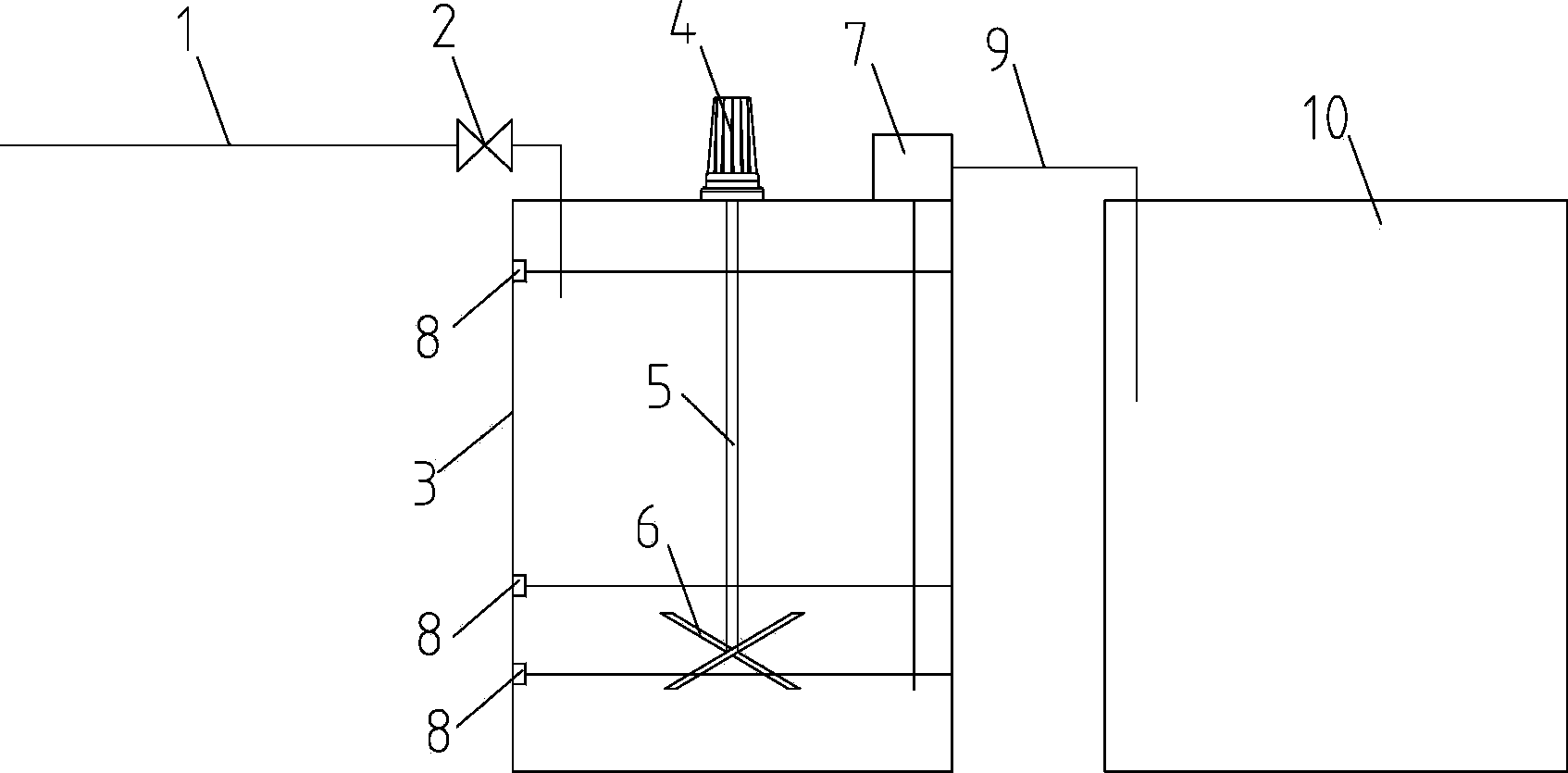

本实用新型的目的通过以下技术方案来实现：一种用于污水处理的加药装置,主要包括进水管、溶药池以及出水管，其特征在于：溶药池中间轴向中心线位置设有连杆，连杆顶部设有电机，底部连着叶轮，溶药池内壁设有液位感应器，进水管与溶药池之间设有进水阀门，出水管与溶药池之间设有计量泵，出水管连接着反应池。
所述的液位感应器设有三个，第一个液位感应器位于溶药池总容量80%处，为最高液位;第二个液位感应器位于溶药池总容量30%处，为警报液位;第三个液位感应器位于溶药池总容量10%处，为最低液位。
所述的计量泵与污水处理系统联动，自动运行。
所述的叶轮有四片。
所述的连杆、叶轮采用304不锈钢材质。
本实用新型具有以下优点：结构简单、使用方便;自动运行，操作简单;采用耐腐蚀材料，使用寿命长。
