申请日2013.05.15
公开(公告)日2013.12.11
IPC分类号B01D29/60
摘要
本实用新型提出了一种延迟焦化装置的复合污水过滤器，该种复合污水过滤器可以根据冷切焦水的焦粉含量而自动切换不同的过滤网，从而改善了复合污水过滤器的使用效果。该延迟焦化装置的复合污水过滤器包括设有进水口、出水口的壳体，关键在于所述进水口、出水口之间通过若干条独立的水道连通，每条水道内均设置有电控阀门和过滤网，所述进水口处设置有用于探测冷切焦水的焦粉含量的传感器，所述传感器及各个电控阀门均与一个控制单元连接;所述不同水道内的过滤网规格不同。在工作过程中，传感器实时将探测到的冷切焦水的焦粉含量信息传送给控制单元，控制单元根据不同的焦粉含量来控制不同的电控阀门开启，从而选择合适规格的过滤网过滤。
权利要求书
1.一种延迟焦化装置的复合污水过滤器，包括设有进水口、出水口的壳体，其特征在于所述进水口、出水口之间通过若干条独立的水道连通，每条水道内均设置有电控阀门和过滤网，所述进水口处设置有用于探测冷切焦水的焦粉含量的传感器，所述传感器及各个电控阀门均与一个控制单元连接;所述不同水道内的过滤网规格不同。
2.根据权利要求1所述的延迟焦化装置的复合污水过滤器，其特征在于所述网眼直径最大的过滤网所在的水道与壳体所设置的直排口相通。
3.根据权利要求1或2所述的延迟焦化装置的复合污水过滤器，其特征在于所述每条水道在过滤网的上游位置均设置有清渣口。
说明书
一种延迟焦化装置的复合污水过滤器
技术领域
本实用新型属于石化技术领域，特别涉及到一种延迟焦化装置的复合污水过滤器。
背景技术
石化行业中的延迟焦化装置采用水力除焦，在运行时会产生大量含有焦粉的污水，即冷切焦水。由于该冷切焦水是循环利用的，因此对冷切焦水的处理好坏直接关系到后续的除焦效果。由于在不同的生产过程中，冷切焦水的焦粉含量不同，因此仅仅采用单一的过滤设备，如果过滤网的网眼比较大，虽然流速较快，但是会出现过滤效果差的问题，如果过滤网的网眼比较小，冷切焦水的流速机会较慢，不能满足后续的除焦过程，还容易出现过滤网易堵塞的问题，严重影响污水过滤器的使用效果。
实用新型内容
本实用新型的目的是提出一种延迟焦化装置的复合污水过滤器，该种复合污水过滤器可以根据冷切焦水的焦粉含量而自动切换不同的过滤网，从而改善了复合污水过滤器的使用效果。

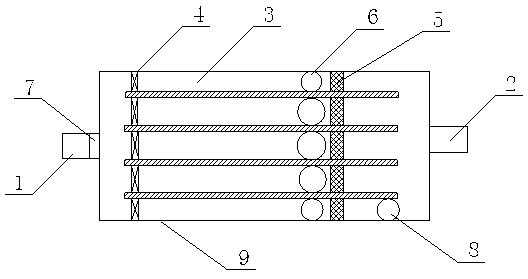

本实用新型的延迟焦化装置的复合污水过滤器包括设有进水口、出水口的壳体，关键在于所述进水口、出水口之间通过若干条独立的水道连通，每条水道内均设置有电控阀门和过滤网，所述进水口处设置有用于探测冷切焦水的焦粉含量的传感器，所述传感器及各个电控阀门均与一个控制单元连接;所述不同水道内的过滤网规格不同。
在工作过程中，传感器实时将探测到的冷切焦水的焦粉含量信息传送给控制单元，控制单元根据不同的焦粉含量来控制不同的电控阀门开启，从而使冷切焦水在其焦粉含量不同时，采用不同规格的过滤网过滤，即当冷切焦水的焦粉含量较大时，采用网眼直径较大的过滤网过滤，当冷切焦水的焦粉含量较小时，采用网眼直径较小的过滤网过滤，当然，还可以同时开通数条水道来进行过滤，从而保证冷切焦水的流速和良好的过滤效果。
进一步地，所述网眼直径最大的过滤网所在的水道与壳体所设置的直排口相通，将直排口与沉淀池连接，这样可以避免焦粉含量较大的冷切焦水进入到后续的除焦过程。
进一步地，所述每条水道在过滤网的上游位置均设置有清渣口，以用于排出积聚的焦粉。
本实用新型的延迟焦化装置的复合污水过滤器结构简单、方便制作，根据冷切焦水的焦粉含量而自动切换不同的过滤网，从而改善了复合污水过滤器的使用效果，具有很好的实用性。
