申请日2013.05.15
公开(公告)日2013.10.16
IPC分类号E03C1/284
摘要
一种侧壁污水导流器，它包括栅栏及下水管道，栅栏通过下水管道与排水主立管相连，栅栏为竖向放置并内嵌于管道井壁室内一侧，与栅栏相连的是异形管，异形管穿过管道井壁与管道井内的U型水封相连，U型水封末端与排水主立管相连。栅栏上设置有栅条，栅栏相对于管道井壁局部突出，在突出部分的竖向边框的内侧开有封板槽，封板槽位于栅条的后方，提压式封堵板置于封板槽内。本实用新型安装方便、结构简单，减小了建材使用量和工程量，降低了建筑成本。
权利要求书

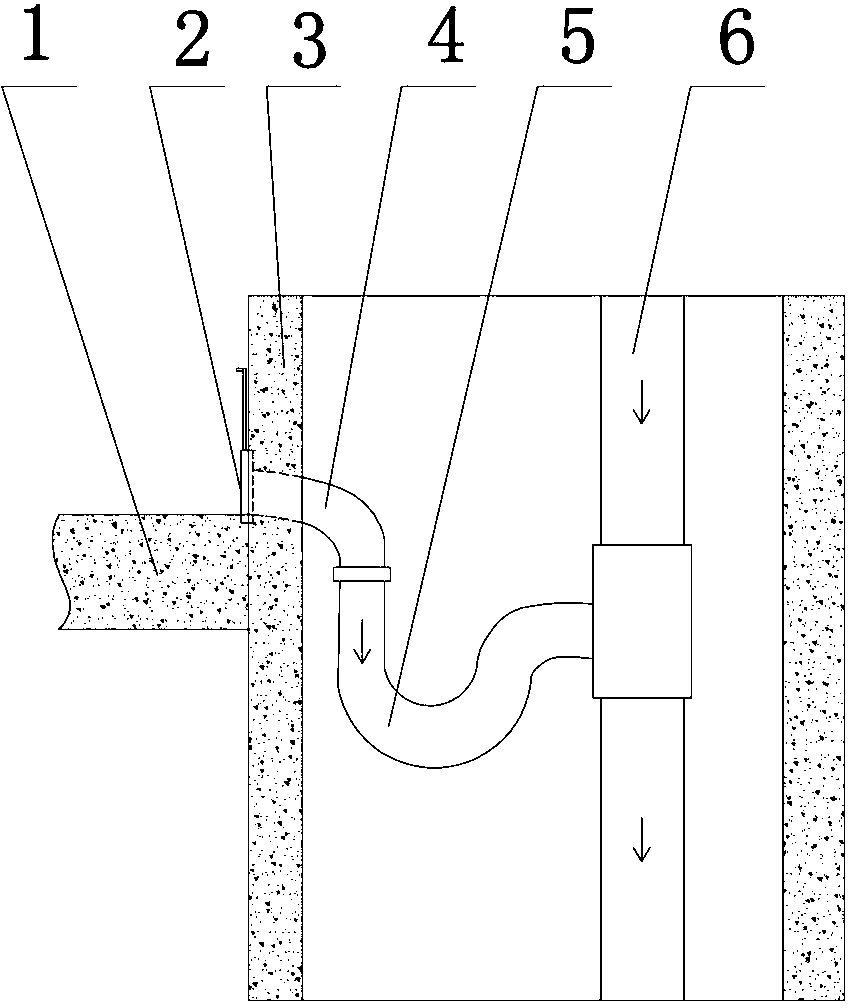

1.一种侧壁污水导流器，它包括栅栏(2)及下水管道，栅栏(2)通过下水管道与排水主立管(6)相连，其特征在于：栅栏(2)为竖向放置并内嵌于管道井壁室内一侧，与栅栏相连的是异形管(4)，异形管(4)穿过管道井壁(3)与管道井内的U型水封相连，U型水封末端与排水主立管(6)相连。
2.根据权利要求1所述的一种侧壁污水导流器，其特征在于：栅栏上设置有栅条(8)，栅栏相对于管道井壁局部突出，在突出部分的竖向边框的内侧开有封板槽，封板槽位于栅条的后方，提压式封堵板(7)置于封板槽内。
3.根据权利要求2所述的一种侧壁污水导流器，其特征在于：异形管(4)、U型水封为独立的预制件;栅条(8)为倾斜设计。
说明书
侧壁污水导流器
技术领域
本实用新型涉及一种建筑排水器具，尤其是一种取代原有室内地漏使用的侧壁污水导流器。
背景技术
现有的地面排水都采用传统的地漏，地漏由栅栏、下水管组成，室内地面设置下水口，下水口与不下水管相通并由栅栏封闭，栅栏为水平放置，下水管预埋于楼板内，下水管U型水封大部分位于下层居室内。这种结构的地漏存在以下缺点：1、下水管大部分位于异层，上层居民排水时响声较大影响下层居民的生活环境;2、栅栏无法实现封闭，不仅平时异味容易上串至室内，而且当下方排水主管道堵塞时，上层的废水容易反灌至室内，造成室内严重污染。此另，随着高层建筑的普及，上下水现已全部位于管道井内，传统地漏结构不适用于现有建筑。
实用新型内容
本实用新型的目的是提供一种适用于新型高层建筑使用的实现同层排水的侧壁污水导流器。
为实现上述目的，本实用型采用的技术方案如下：
一种侧壁污水导流器，它包括栅栏及下水管道，栅栏通过下水管道与排水主立管相连，其特征在于：栅栏为竖向放置并内嵌于管道井壁室内一侧，与栅栏相连的是异形管，异形管穿过管道井壁与管道井内的U型水封相连，U型水封末端与排水主立管相连。
上述的一种侧壁污水导流器，其特征在于：栅栏上设置有栅条，栅栏相对于管道井壁局部突出，在突出部分的竖向边框的内侧开有封板槽，封板槽位于栅条的后方，提压式封堵板置于封板槽内。
上述的一种侧壁污水导流器，其特征在于：异形管、U型水封为独立的预制件;栅条为倾斜设计。
本实用新型安装方便、结构简单，减小了建材使用量和工程量，降低了建筑成本;上下层管道洞口减少，提高了住宅安全性。解决了异层排水对下层居民的干扰问题，而且由于加装了封堵板，可有效的防止异味上串及污水倒灌问题。
下面结合附图和实施例对本实用新型作进一步地说明。
