申请日2013.05.15
公开(公告)日2013.10.02
IPC分类号C02F9/12
摘要
本实用新型涉及一种车载磁分离洗井水处理装置。主要解决油田洗井水处理困难、处理成本高的问题。该装置包括汽车底盘，汽车底盘上布置有隔油池，隔油池一侧连通进水管，隔油池的隔板另一侧有管道连通反应罐A，反应罐A底部有S形管道连通反应罐B的上部，反应罐B的底部有管道连通水箱底部，水箱底部连通反应罐B的进口位置上有横向贯通的隔板，在隔板相对应的水箱底部设有磁盘，水箱底部设有出水管。本实用新型通过给污水内投加磁粉和混凝剂、絮凝剂，快速使污水破除稳定性，沉降后的污泥经磁盘吸附出来，该装置为移动式，现场处理注水，节约用水，无需罐车拉运，无需电源，具有处理速度快，可一机多用，处理成本低，节约能源的特点。
权利要求书

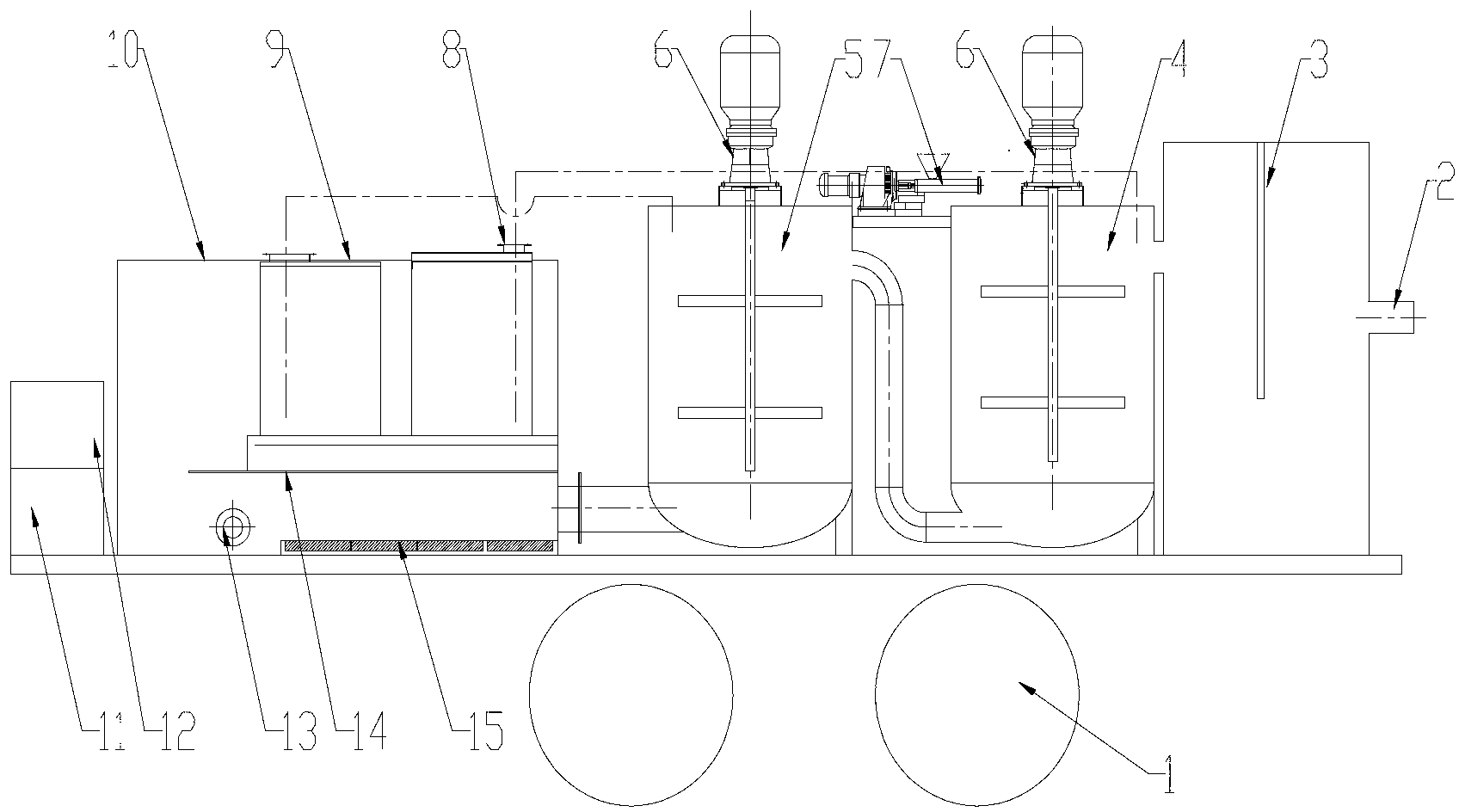

1.一种车载磁分离洗井水处理装置，包括汽车底盘(1)，其特征在于：汽车底盘(1)上布置有隔油池(3)，隔油池(3)一侧连通进水管(2)，隔油池(3)的隔板另一侧有管道连通反应罐A(4)，反应罐A(4)底部有S形管道连通反应罐B(5)的上部，反应罐B(5)的底部有管道连通水箱(10)底部，水箱(10)底部连通反应罐B(5)的进口位置上有横向贯通的隔板(14)，在隔板(14)相对应的水箱底部设有磁盘(15)，水箱(10)底部设有出水管(13)。
2.根据权利要求1所述的车载磁分离洗井水处理装置，其特征在于所述的反应罐A(4)和反应罐B(5)均设有搅拌器(6)。
3.根据权利要求2所述的车载磁分离洗井水处理装置，其特征在于：水箱(10)内置有絮凝剂药剂箱(8)和混凝剂药剂箱(9)，絮凝剂药剂箱(8)内有加药泵，加药泵出口有管线连通反应罐A(4)的上部;混凝剂药剂箱(9)内有加药泵，加药泵出口有管线连通反应罐B(5)的上部。
4.根据权利要求2所述的车载磁分离洗井水处理装置，其特征在于：反应罐A(4)的上部开口边缘设有螺旋输送机(7)，该螺旋输送机(7)设有料斗。
5.根据权利要求2所述的车载磁分离洗井水处理装置，其特征在于：汽车底盘(1)上设有蓄电池(11)和控制柜(12)，蓄电池(11)和控制柜(12)与搅拌器(6)电性连接。
说明书
车载磁分离洗井水处理装置
技术领域
本实用新型涉及油田污水处理领域，具体涉及一种车载磁分离洗井水处理装置。
背景技术
在油田污水处理领域中，洗井水的处理一直是油田污水处理的难题，油田注水井经过一段时间的运行，需要用清水对注水井进行反洗，由于注水井反洗的水量和水质的不确定性，给洗井水的处理带来一定的困难，同时由于注水井的分布距离比较分散，需要将清水用罐车拉运至注水井旁，同时配合高压泵车对注水井进行反洗，反洗出来的污水还需要拉运至指定地点进行集中处理，即浪费人力物力，也极易造成环保事故，此外，就近处理洗井水还存在没有电源和可能发生火灾等安全事故。
发明内容
为了克服背景技术的不足，本实用新型提供一种车载磁分离洗井水处理装置，该装置对注水井的吐出液在现场进行处理，处理合格后直接经高压泵车回注，减少了罐车拉运的任务，同时节约水源。
本实用新型的技术方案是：该车载磁分离洗井水处理装置包括汽车底盘，汽车底盘上布置有隔油池，隔油池一侧连通进水管，隔油池的隔板另一侧有管道连通反应罐A，反应罐A底部有S形管道连通反应罐B的上部，反应罐B的底部有管道连通水箱底部，水箱底部连通反应罐B的进口位置上有横向贯通的隔板，在隔板相对应的水箱底部设有磁盘，水箱底部设有出水管。
上述方案中，所述的反应罐A和反应罐B均设有搅拌器。
上述方案中，水箱内置有絮凝剂药剂箱和混凝剂药剂箱，絮凝剂药剂箱内有加药泵，加药泵出口有管线连通反应罐A的上部;混凝剂药剂箱内有加药泵，加药泵出口有管线连通反应罐B的上部。
上述方案中，反应罐A的上部开口边缘设有螺旋输送机，该螺旋输送机设有料斗。
上述方案中，汽车底盘上设有蓄电池和控制柜，蓄电池和控制柜与搅拌器电性连接。
本实用新型具有如下有益效果：该装置通过给污水内投加磁粉和混凝剂、絮凝剂，快速使污水破除稳定性，增加污水破稳后的絮体比重，使絮体快速沉降，沉降后的污泥经磁盘吸附出来，分离后的清水进入水箱，该装置为移动式，可现场处理注水井吐出的污水，处理合格后直接经高压泵车回注到注水井内，节约洗井用水，无需罐车拉运的成本，该装置为蓄电池驱动，无需电源，安全环保，具有处理速度快，可一机多用，处理成本低，节约能源的特点。
