申请日2013.05.15
公开(公告)日2013.12.04
IPC分类号C02F9/12; C02F1/32; C02F9/08
摘要
一种物理型循环水处理系统，由紫外线杀菌装置、纤维滤布过滤装置和软化除盐装置构成，其核心是紫外线杀菌装置和纤维滤布过滤装置，软化除盐装置为可选装置，根据循环水补充水水质和热交换设备的材质决定取舍。该系统不投加化学水处理剂，不破坏循环水水质，不对热交换设备造成危害，其杀菌除藻效果、过滤除浊效果和阻垢效果远高于化学杀菌、砂滤除浊、化学阻垢的效果，且稳定可靠。采用本系统相比传统的化学水处理剂加砂滤的循环水处理系统，更节能节水，防腐效果更佳。
权利要求书
1.一种物理型循环水处理系统，由紫外线杀菌装置、纤维滤布过滤装置和软化除盐装置构 成，其特征在于其核心构成是紫外线杀菌装置和纤维滤布过滤装置，软化除盐装置为可选 装置。
2.根据权利要求1所述的一种物理型循环水处理系统，其特征在于其软化除盐装置可以是 磁化除垢装置、电子除垢装置、树脂软化装置、树脂除盐装置、膜软化与除盐装置或其组 合。
说明书
一种物理型循环水处理系统
技术领域
本实用新型涉及一种循环水处理系统，一种不向循环水中投加化学水处理药剂的物理型 循环水处理系统。
背景技术
目前，在循环水处理领域，其水处理系统基本上是由化学杀菌剂杀菌，石英砂过滤器旁 流过滤降浊和缓蚀阻垢剂阻垢防腐三个功能模块组成，属于化学和物理方法相结合的水处理 系统。这种循环水处理系统的优点是简单，方便，但它存在着致命的缺点，那就是化学药剂 包括化学杀菌剂和化学缓蚀阻垢剂受水质影响比较大，其杀菌效果、缓蚀阻垢效果均不理想， 稳定性、可靠性非常差，尽管杀菌剂、缓蚀阻垢剂不断推陈出新，但其正运行得比较理想的 循环水处理系统很少。石英砂过滤器作为循环水旁流过滤设施，虽然历史悠久，但是其过滤 除浊效果也不尽如人意。一般初期的效果好，使用一段时间后效果却越来越差，这是因为石 英砂过滤器包括新发展的纤维球过滤器属于接触过滤范畴，都需要往水里添加一定量的絮凝 剂才能保证稳定的过滤效果，否则效果较差并会很快出现短流穿透，滤床起泥球等影响正常 过滤的现象。石英砂过滤器降浊效果不佳，效果不稳定，会反过来影响杀菌效果和缓蚀阻垢 效果，导致微生物粘垢，悬浮物浊垢的大量形成，降低传热效率，并产生严重的垢下微生物 腐蚀，影响到换热设备的正常运行。另外，石英砂过滤器还有一个重大不足，就是反洗再生 耗水率太高，达5-8%，非常不利于节水，而且运行成本比较高。
另外，随着中水在循环水系统中的应用以及环保要求越来越高，化学杀菌剂、缓蚀阻垢 剂处理循环水的局限性越来越明显，因为它们实际上也是一种污染物，对环境有直接危害， 它们与中水中的某些有机物结合还会产生一些危害更大的新的物质。总之，目前的化学药剂 加石英砂旁流过滤的循环水处理系统存在着能耗高、水耗高、效果不理想、腐蚀较严重、环 境风险高等问题，亟待解决。
实用新型内容
为了解决目前循环水处理系统存在的诸多问题，本实用新型提供了一种杀菌效率高、杀 菌效果好、降浊效果更好、反洗耗水少、基本不结垢、基本不腐蚀、对环境更安全、更节能、 更节水的物理型循环水处理系统。

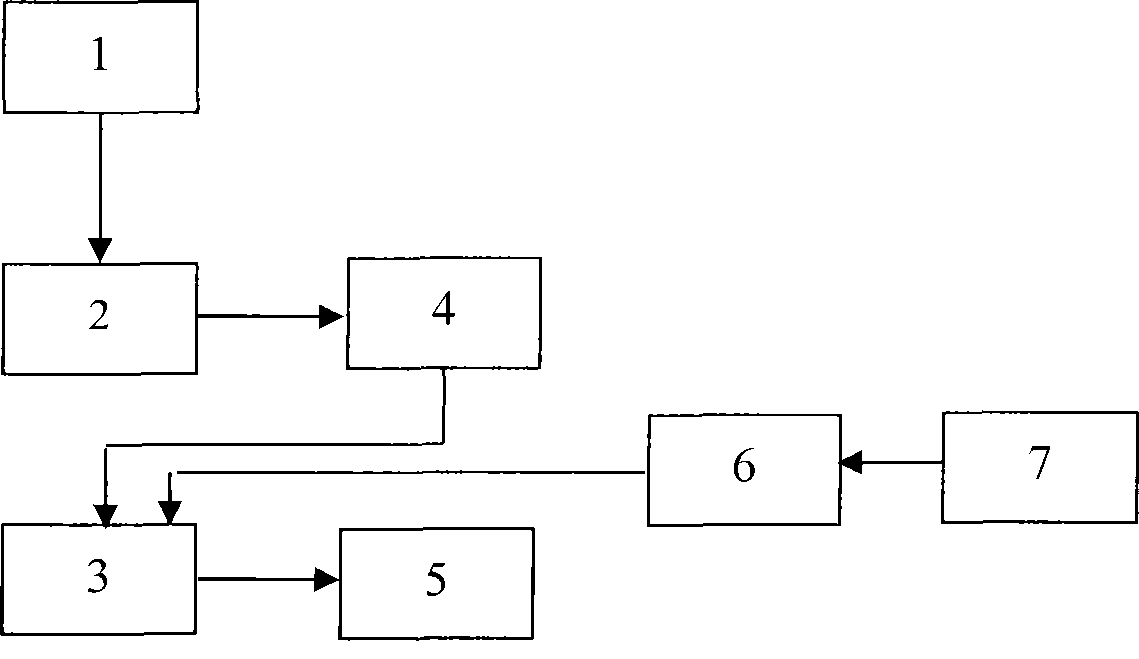

本实用新型解决其技术问题所采用的技术方案是：设计一种物理型循环水处理系统，其 由紫外线杀菌装置、纤维滤布过滤装置和软化除盐装置构成，其特征在于其核心构成是紫外 线杀菌装置和纤维滤布过滤装置，软化除盐装置为可选装置。软化除盐装置可以是磁化除垢 装置、电子除垢装置、树脂软化装置、树脂除盐装置、膜软化与除盐装置或其组合。可根据 具体的循环水水质和换热器材质决定取舍，或者决定具体上哪一种软化除盐装置。
本物理型循环水系统不需要往循环水中添加任何化学药剂，无任何环境风险。其中紫外 线杀菌装置依靠合理设计的紫外线强度和剂量能在瞬间杀灭细菌，其广谱性和杀菌效率，化 学杀菌剂远不可比，而且不干扰循环水水质，不往循环水中添加任何物质，不会对循环水系 统中换热装置带来任何危害。利用紫外线杀菌装置可轻松地将循环水中的异养菌指标控制在 1000cfu/ml以内，而用化学杀菌剂一般只能控制在100000cfu/ml以内。纤维滤布过滤装置 是本物理型循环水处理系统的另一重要组成部分。它与石英砂过滤相比，其最大的特点是① 不需添加任何药剂即可实现高效率过滤且过滤效果稳定可靠。②反洗再生耗水率很低，只有 石英砂过滤的1/5-1/8，节水效果特别好。③造价和运行成本都较低。最新研究表明，细菌是 微生物粘垢和腐蚀的最重要的元凶，水中悬浮物(浊度)是细菌大量繁衍和降低杀菌效果的 帮凶，是水中浊垢形成的直接因素，微生物粘垢和浊垢均会严重降低循环水系统的换热效率， 导致能耗增加、水耗增加，而垢下微生物腐蚀任何金属都无法幸免，只要解决了细菌问题和 悬浮物问题，循环水问题就已经基本得到了解决。本物理型循环水处理系统的紫外线杀菌装 置与纤维滤布过滤装置完美结合，相互促进，就能彻底解决细菌和悬浮物问题，而且操作管 理更方便，运行成本并不增加，所以紫外线杀菌装置和纤维滤布过滤装置是本物理型循环水 处理系统的核心构成。
软化除盐装置是彻底解决水垢问题的设施，水垢是循环水系统中的另一危害，传统方法 是依靠添加阻垢剂或缓蚀阻垢剂来阻止水垢的生成和防止化学腐蚀，但效果不理想，且存在 环境安全风险。本物理型循环水处理系统之软化除盐装置根据循环水补充水的水质相应采用 不同的装置以达到环保安全阻垢除垢，同时运行成本合理的目的。如循环水补充水的钙镁离 子和氯离子含量很高，则通常采用膜软化与除盐装置，对于钙镁离子和氯离子含量较低的情 况，则通常采用电子除垢阻垢装置。钙镁离子和氯离子含量很低时，则不上软化除盐装置， 只上紫外线杀菌和纤维滤布过滤即可。所以，软化除盐装置是本物理型循环水处理系统的可 选装置。
本物理型循环水处理系统已在实践中得以应用，效果非常好。
