申请日2013.08.14
公开(公告)日2013.11.20
IPC分类号G01N21/17
摘要

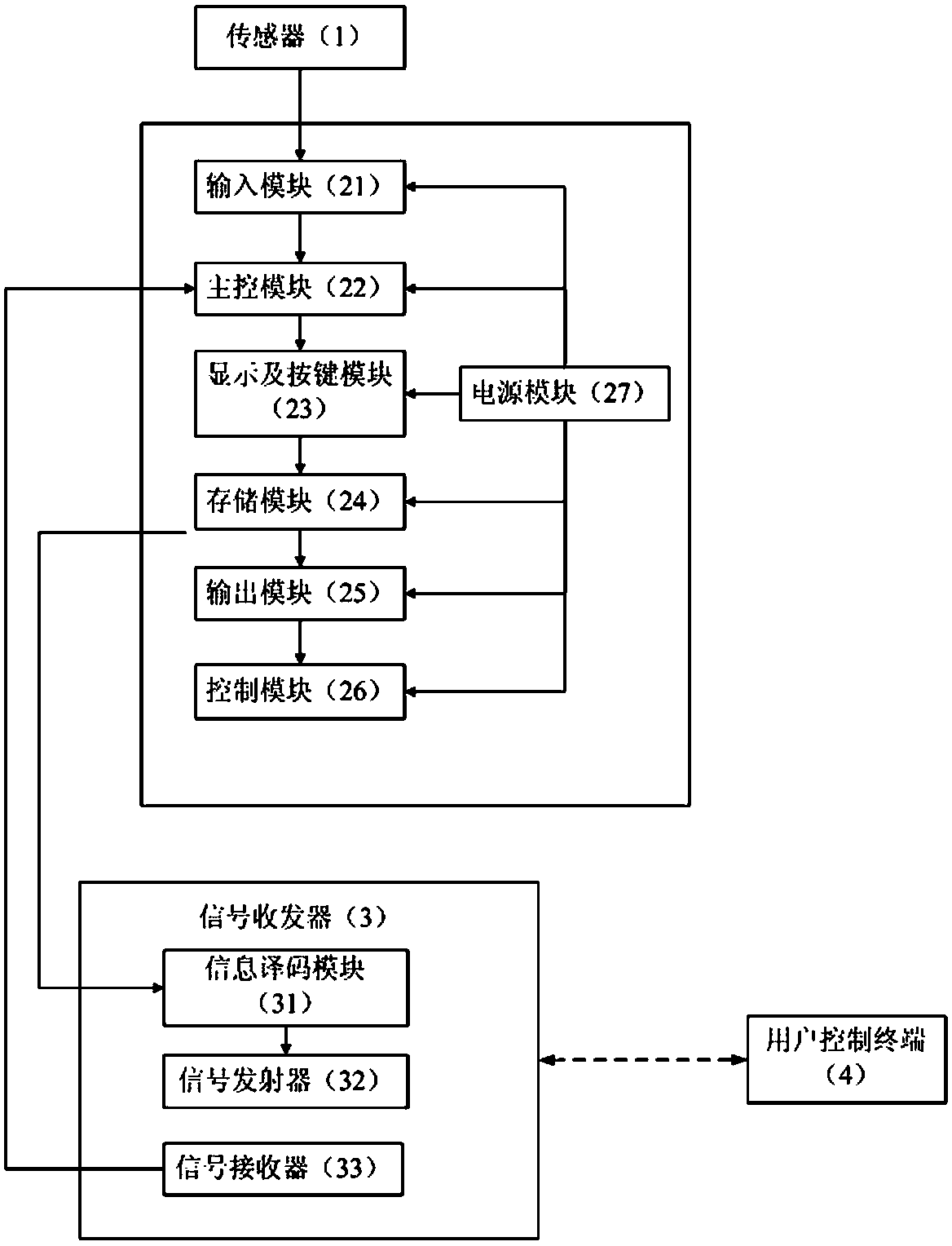

本发明公布了一种远距离遥控的污泥浓度检测仪，包括：传感器，用于检测污泥的浓度，其采用紫外线穿透方式检测污泥的浓度;控制器，包括：与所述传感器连接输入模块、与所述输入模块连接的主控模块、与所述主控模块连接的显示及按键模块、与所述显示及按键模块连接的存储模块，与所述存储模块连接的输出模块，与所述输出模块连接的控制模块，和，与所述各个模块电耦合的电源模块;信号收发器，包括：与所述输出模块连接的信息译码模块、与所述信息译码模块连接的信号发射模块，和与所述主控模块连接的信号接收模块;以及，用户控制终端，与信号收发射器通过无线连接。
权利要求书
1.一种远距离遥控的污泥浓度检测仪，其特征在于：包括：
传感器，用于检测污泥的浓度，其采用紫外线穿透方式检测污泥的浓度;
控制器，包括：与所述传感器连接输入模块、与所述输入模块连接的主控模块、与所述主控模块连接的显示及按键模块、与所述显示及按键模块连接的存储模块，与所述存储模块连接的输出模块，与所述输出模块连接的控制模块，和，与所述各个模块电耦合的电源模块;
信号收发器，包括：与所述输出模块连接的信息译码模块、与所述信息译码模块连接的信号发射模块，和与所述主控模块连接的信号接收模块;以及，
用户控制终端，与信号收发射器通过无线连接。
2.根据权利要求1所述的一种远距离遥控的污泥浓度检测仪，其特征在于：
所述传感器包括：驱动部、与所述紫外线动部连接的紫外线发射部，和所述驱动部连接的探头清洗部。
3.根据权利要求2所述的一种远距离遥控的污泥浓度检测仪，其特征在于：所述紫外线发射部发射的紫外线的波长为320至400nm。
4.根据权利要求2所述的一种远距离遥控的污泥浓度检测仪，其特征在于：所述探头清洗部采用自动刮片定时清洗探头。
5.根据权利要求1所述的一种远距离遥控的污泥浓度检测仪，其特征在于：所述传感器采用4至20mA模拟电流信号传送电压信号、SDI-12、RS232/MODBUS或RS485/MODBUS接口协议将检测到的数据输送到所述输入模块。
6.根据权利要求1所述的一种远距离遥控的污泥浓度检测仪，其特征在于：所述主控模块包括：信号过滤单元和与所述信号过滤单元连接的信号处理单元。
7.根据权利要求1所述的一种远距离遥控的污泥浓度检测仪，其特征在于：
所述显示及按键模块包括：LED显示器和用于设置参数、配置的按键装置。
8.根据权利要求1所述的一种远距离遥控的污泥浓度检测仪，其特征在于：所述信号收发器采用GSM通讯方式进行接收和发射信号。
9.根据权利要求1所述的一种远距离遥控的污泥浓度检测仪，其特征在于：所述用户控制终端采用GSM通讯方式来接收信息译码和发射控制指令。
10.根据权利要求1所述的一种远距离遥控的污泥浓度检测仪，其特征在于：所述电源模块采用采用110至220V的交流电源或24V的直流电源。
说明书
一种远距离遥控的污泥浓度检测仪
技术领域
本发明涉及污泥浓度检测领域，尤指一种远距离遥控的污泥浓度检测仪。
背景技术
随着生产的发展，社会的进步，但却牺牲了不少的自然环境为代价，特别是一些水质污染比较严重，一些河流湖泊内的污泥明显增加，水质变黑和变浊，为此导致很多问题;所以国家需要对一些河流湖泊的污泥浓度进行检测，发现超过国家的标准范围就要及时处理。现有的技术，有单纯的化学检测法，通过取样然后蒸发水分得到污泥，在经过化学计算得出结果，但是采用这种方法需要耗费的时间长，需要的人力物力大，不符合推广和大众使用，也不能实现在线监控和远距离观测和操控;还有一些通过设备仪器进行检测，这些方式有采用散光照射的方式、有采用激光检测的方式、有采用超声波检测的方式，但是这些方式都有各自的一些缺点，在一些水质当中会有大块的污染物，这样的话采用散光照射的方式检测出来的数据就会有误差，而激光检测的方式，在受到不同的天气影响会降低检测的准确度，此外，超声波的检测方式的部件对环境要求比较高，所以比较难以推广适使用，而且不具有远距离观测看检测的结果，也不能在远距离的范围操控。
发明内容
为解决上述问题，本发明提供一种远距离遥控的污泥浓度检测仪，具有使用环境的范围广，灵敏度高，适用性强，抗干扰能力强，利于推广和跟踪了解整个流程的优点。
为实现上述目的，本发明采用如下的技术方案是：一种远距离遥控的污泥浓度检测仪，其特征在于：包括：
传感器，用于检测污泥的浓度，其采用紫外线穿透方式检测污泥的浓度;
控制器，包括：与所述传感器连接输入模块、与所述输入模块连接的主控模块、与所述主控模块连接的显示及按键模块、与所述显示及按键模块连接的存储模块，与所述存储模块连接的输出模块，与所述输出模块连接的控制模块，和，与所述各个模块电耦合的电源模块;
信号收发器，包括：与所述输出模块连接的信息译码模块、与所述信息译码模块连接的信号发射模块，和与所述主控模块连接的信号接收模块;以及，
用户控制终端，与信号收发射器通过无线连接。
采用上述技术方案后，本发明通过所述传感器检测水中的污泥浓度，而所述传感器采用紫外线穿透的方式来检测浓度，可以增强检测的范围，增加所述传感器的灵敏度，不会受到大块淤泥或者石块的阻挡而降低检测的准确度;所述信息译码模块将检测都的数据进行编译，使传送的数据保密性更强、不易受到外来信号的干扰和混淆;所述用户控制终端可以在远距离发射指令来控制检测仪，从而让本发明具有使用环境的范围广，灵敏度高，适用性强，实现远距离控制在线检测和监控，抗干扰能力强，利于推广，方便跟踪了解整个流程。
作为具体化，所述传感器包括：驱动部、与所述驱动部连接的紫外线发射部，和驱动部连接的探头清洗部。
作为具体化，所述紫外线发射部发射的紫外线的波长为320至400nm。
采用上述技术方案后，本发明检测污泥浓度的范围变大，在相同样的条件基础上，采用上述紫外线的波长最合适，可以忽略水中大件物品对检测过程的影响，同时也可以将一些散射光不能检测的物件穿透检测，不用受光线的影响;如果没有上述技术方案，本发明在光线不足、受到阴天的影响和大件物体阻挡时，就会影响检测的准确度，并且检测的范围没有那么大，得到的数据就没有那么代表性。
作为具体化，所述探头清洗部采用自动刮片定时清洗探头。
采用上述的技术方案后，本发明具有定期自动清洗所述传感器的探头，增加检测准确性，减少后期的维护量，节省人力，减少检测的成本。
作为具体化，所述传感器采用4至20mA模拟电流信号传送电压信号、SDI-12、RS232/MODBUS或RS485/MODBUS接口协议将检测到的数据输送到所述输入模块。
采用上述技术方案后，所述传感器具有多种传输方式，可以根据需要传输数据的大小自动选择不同的传输方式，加快输送数据的速度，缩短检测的时间，让本发明节省工作时间，挺高工作效率，降低成本。
作为具体化，所述主控模块包括：信号过滤单元和与所述信号过滤单元连接的信号处理单元。
采用上述技术方案后，本发明经过所述信号过滤单元和所述信号处理单元的处理，可以将多余的、繁杂的、外界干扰的信号处理掉，同时采用算法快速处理数据，可以缩短检测时间。
作为具体化，所述显示及按键模块包括：LED显示器和用于设置参数、配置的按键装置。
采用上述技术方案后，所述LED显示器可以显示汉字、英文和数字，方便用户在现场观测数据，即使不是专业人员也能看懂，使发明的适用性更加广泛，容易推广，方便用户适适用;所述按键装置方便用户根据需求选择适当的参数，让读出的数据精度更高。
作为具体化，所述信号收发器采用GSM通讯方式进行接收和发射信号。
作为具体化，所述用户控制终端采用GSM通讯方式来接收信息译码和发射控制指令。
采用上述技术方案后，本发明可以实现运距传输数据，可以对传输的数据进行译码编译，增加传输数据的保密性，具有抗干扰能力，实现远距离控制检测仪，无需人力到现场观看数据就可以从用户控制终端上了解，减少了检测人员的工作量，节省人力、物力，降低检测成本，挺高检测效率，工作快速，数据准确，保密性好的优点。
作为具体化，所述电源模块采用采用110至220V的交流电源或24V的直流电源。
采用上述技术方案后，本发明具有可供电源选择范围广，在户外电源要求没有交流电源选择时，可以使用低压直流电源替代，减少了使用环境的对检测仪的限制，推广性更好。
本发明的有益效果在于：本发明采用紫外线穿透的方式检测污泥浓度，使其具有使用环境的范围广，灵敏度高，适用性强;所述输入模块采用多种输入方式，使本发明可以自由选择传输方式，传输的速度更加快捷、稳定，传输的时间更短，并且通过所述信号收发器和所述用户控制终端两者通过GSM信号收发信号，使本发明实现远距离控制在线检测和监控，抗干扰能力强，利于推广，利于跟踪了解整个流程。
