申请日2013.08.14
公开(公告)日2014.02.05
IPC分类号C14C15/00
摘要
本实用新型涉及一种不同成分污水排放的分离设备。一种转鼓污水排放分离装置，包括转鼓、转鼓控制箱和设置在转鼓排水口下侧的排水池，所述的排水池底部设有至少两个排水口，排水口均各自连通有排水管道，所述排水口上均设有排水控制阀，排水控制阀通过转鼓控制箱控制。本实用新型通过将原有的污水沉淀池与转鼓之间添加一个分离排水池，将不同时间添加的化学物质进行分离到不同的污水沉淀池进行处理，不仅能够降低处理成本，且有利于回收循环利用，同时提高了污水处理的效率。
权利要求书
1.一种转鼓污水排放分离装置，包括转鼓、转鼓控制箱和设置在转鼓排水口下侧的排水池，其特征在于，所述的排水池底部设有至少两个排水口，排水口均各自连通有排水管道，所述排水口上均设有排水控制阀，排水控制阀通过转鼓控制箱控制。
2.根据权利要求1所述的转鼓污水排放分离装置，其特征在于，所述的排水管道的另一端分别连通有污水沉淀池或污水暂储罐。
3.根据权利要求1所述的转鼓污水排放分离装置，其特征在于，排水控制阀包括有用于支撑阀体的支架、用于封闭排水口的塞头和用于驱动塞头上下动作的动力机构。
4.根据权利要求3所述的转鼓污水排放分离装置，其特征在于，所述的动力机构为下列形式之一：①电动推杆;②气缸和气泵;③液压缸和液压泵。
说明书
转鼓污水排放分离装置
技术领域
本实用新型涉及一种不同成分污水排放的分离设备，具体涉及一种转鼓污水排放分离装置。
背景技术
制革过程中生皮在里面翻转(如为了洗皮、浸酸、鞣制、染色)或在里面清洗毛皮(通过与细锯末共同翻转)的回转圆筒。 制革厂广泛使用的重要设备，内装凸桩或升皮板的木质圆桶。皮革可在鼓内按批同时操作。当由齿轮带动转动时，鼓内的皮张受到不断的弯曲、伸展、摔捣、搅拌等机械作用，加快化学反应过程及改变革的物理性能。转鼓应用范围覆盖制革大部分湿加工工序及干态摔软、起绒等。
因为在制革过程中，需要对牛皮进行添加各种化学药物进行脱毛、泡皮等工艺手段，当排出污水时，由于现有的污水处理不进行分离，容易造成处理困难，难以处理等，严重的会产生化学反应，使得对于污水的处理复杂化，不能达到有效、快速、高效的目的。
实用新型内容
本实用新型的目的是针对上述存在的问题和不足，提供一种能够对转鼓设备在不同时间内添加的化学物品进行分类处理的转鼓污水排放分离装置。
为达到上述目的，所采取的技术方案是：

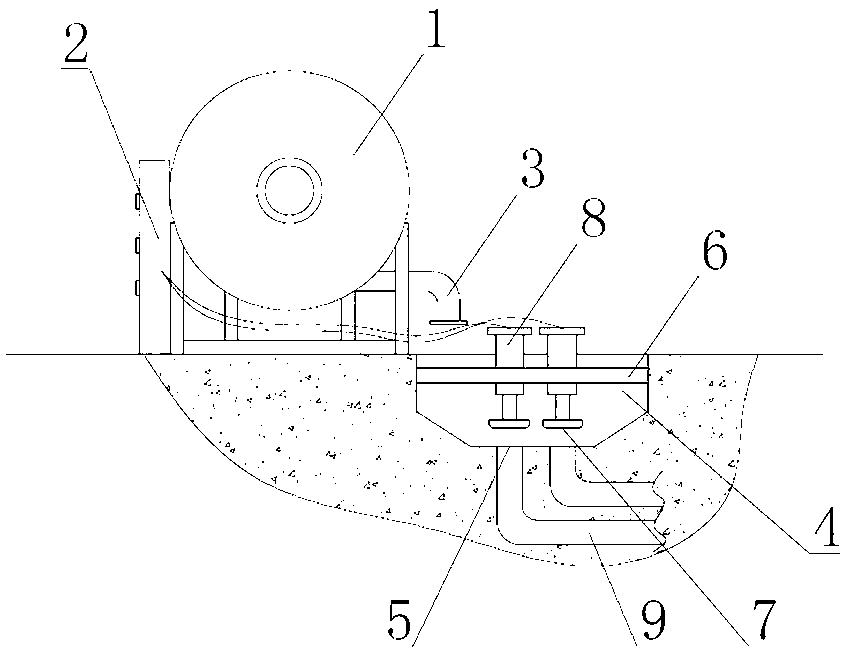

一种转鼓污水排放分离装置，包括转鼓、转鼓控制箱和设置在转鼓排水口下侧的排水池，所述的排水池底部设有至少两个排水口，排水口均各自连通有排水管道，所述排水口上均设有排水控制阀，排水控制阀通过转鼓控制箱控制。
所述的排水管道的另一端分别连通有污水沉淀池或污水暂储罐。
排水控制阀包括有用于支撑阀体的支架、用于封闭排水口的塞头和用于驱动塞头上下动作的动力机构。
所述的动力机构为下列形式之一：①电动推杆;②气缸和气泵;③液压缸和液压泵。
采用上述技术方案，所取得的有益效果是：
本实用新型一种转鼓污水排放分离装置，通过将原有的污水沉淀池与转鼓之间添加一个分离排水池，将不同时间添加的化学物质进行分离到不同的污水沉淀池进行处理，不仅能够降低处理成本，且有利于回收循环利用，同时提高了污水处理的效率。
