申请日2013.08.14
公开(公告)日2014.01.22
IPC分类号C02F9/14
摘要
一种工业污水再处理装置由格栅池、反应槽、生化池、过滤塔、吸附塔、回调池、排放管、管道组成，其特征是：格栅池通过管道连接反应槽，反应槽通过管道连接生化池，生化池通过管道连接过滤塔，过滤塔通过管道连接吸附塔，吸附塔通过管道连接回调池，回调池连接排放管，所述的格栅池由沉淀池、粗格栅池、细格栅池组成，沉淀池在粗格栅池上面，细格栅池在粗格栅池下面，所述的反应槽里面设置聚合氯化铝絮凝剂区间、助凝剂区间、消泡剂区间，所述的生化池里面设置缺氧池区间和好氧池区间，本实用新型的优势是：降低能耗、效果佳。
权利要求书
1.一种工业污水再处理装置，由格栅池、反应槽、生化池、过滤塔、吸附塔、回调池、排放管、管道组成，其特征是：格栅池通过管道连接反应槽，反应槽通过管道连接生化池，生化池通过管道连接过滤塔，过滤塔通过管道连接吸附塔，吸附塔通过管道连接回调池，回调池连接排放管。
2.根据权利要求1所述的一种工业污水再处理装置，其特征是：所述的格栅池由沉淀池、粗格栅池、细格栅池组成，沉淀池在粗格栅池上面，细格栅池在粗格栅池下面。
3.根据权利要求1所述的一种工业污水再处理装置，其特征是：所述的反应槽里面设置聚合氯化铝絮凝剂区间、助凝剂区间、消泡剂区间。
4.根据权利要求1所述的一种工业污水再处理装置，其特征是：所述的生化池里面设置缺氧池区间和好氧池区间。
说明书
一种工业污水再处理装置
技术领域
本实用新型涉及化工处理装置，特别涉及一种工业污水再处理装置。
背景技术
我国人口众多，造成我国水资源不足的重要原因是工业污水排放量大。工业污水是指工业生产过程中产生的废水、废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生对环境产生破坏的污染物。例如酸性废水、碱性废水、含氰废水、含铬废水、含镉废水、含汞废水、含酚废水、含醛废水、含油废水、含硫废水、含有机磷废水和放射性废水，这些工业污水在有些地方造成了居民癌症并发症状。
因此需要对工业污水再处理，目前使用的化学装置需要不断消耗化工原料，并有污泥产生，排出的水回用困难，且占地面积较大;铁氧体装置在使用中需要需要加热，能耗高，存在着处理后盐度高的缺点。
发明内容
了解决背景技术存在的问题，采用的技术方案如下：一种工业污水再处理装置由格栅池、反应槽、生化池、过滤塔、吸附塔、回调池、排放管、管道组成，其特征是：格栅池通过管道连接反应槽，反应槽通过管道连接生化池，生化池通过管道连接过滤塔，过滤塔通过管道连接吸附塔，吸附塔通过管道连接回调池，回调池连接排放管。
所述的格栅池由沉淀池、粗格栅池、细格栅池组成，沉淀池在粗格栅池上面，细格栅池在粗格栅池下面。
所述的反应槽里面设置聚合氯化铝絮凝剂区间、助凝剂区间、消泡剂区间。
所述的生化池里面设置缺氧池区间和好氧池区间。
本实用新型的优势是：降低能耗、效果佳。
附图说明

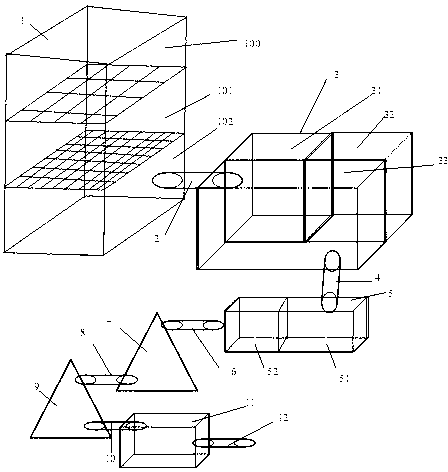

图1为一种工业污水再处理装置的框架结构图。
具体实施方式
如图1所示的一种工业污水再处理装置的框架结构图，一种工业污水再处理装置由格栅池1、反应槽3、生化池5、过滤塔7、吸附塔9、回调池11、排放管12、管道2、管道4、管道6、管道8、管道10组成，其特征是：格栅池1通过管道2连接反应槽3，反应槽3通过管道4连接生化池5，生化池5通过管道6连接过滤塔7，过滤塔7通过管道8连接吸附塔9，吸附塔9通过管道10连接回调池11，回调池11连接排放管12。
所述的格栅池1由沉淀池100、粗格栅池101、细格栅池102组成，沉淀池100在粗格栅池101上面，细格栅池102在粗格栅池101下面。
所述的反应槽3里面设置聚合氯化铝絮凝剂区间31、助凝剂区间32、消泡剂区间33。
所述的生化池5里面设置缺氧池区间51和好氧池区间52。
当使用的时候，工业污水首先进入格栅池1中的沉淀池100进行沉淀，然后进入粗格栅池101进行污物粗略过滤，通过粗格栅池101过滤后的污水进入细格栅池102将污水中体积较大的污物过滤;通过管道2进入到反应槽3里面，反应槽3里面设置了聚合氯化铝絮凝剂区间31、助凝剂区间32、消泡剂区间33，聚合氯化铝絮凝剂区间31使污水中细微悬浮粒子和胶体脱稳，聚集，絮凝，混凝，沉淀，达到净化处理效果，助凝剂区间32使聚合氯化铝絮凝剂加强混凝效果，处理过程中泛起的大量泡沫，消泡剂区间33防止污水处理设备因大量泡沫内部压力过大发生爆炸危险;反应槽3中的工业污水通过管道4进入生化池5的缺氧池区间51，活性污泥中的微生物在这先释放磷，并且繁殖，当进入好氧池区间52时，由于氧气充足，微生物大量吸收水中的磷和有机物;然后工业污水通过管道6从过滤塔7的塔顶进入过滤塔7中，过滤塔7内部的活性碳过滤器去色﹑脱氯﹑去除有机物﹑重金属﹑合成洗涤剂﹑病毒及放射性等物质;从过滤塔7出来的污水通过管道8进入吸附塔9中，污水在吸附塔9中进行除臭处理，达到自然味道;然后通过管道10进入回调池11中进行污水酸碱值平衡，测试满足排放标准后通过排放管12排出，如果不满足，继续在回调池11中进行酸碱值平衡，直到满足为止。
最后说明的是：以上述仅为说明本实用新型的实施方式，并不用于限制本实用新型，对于实用新型的技术人来说，凡在本实用新型的原则之内，所作的任何修改、替换等，均在包含在本实用新型的保护范围之内。
