申请日2013.05.15
公开(公告)日2017.05.10
IPC分类号F16K11/074
摘要

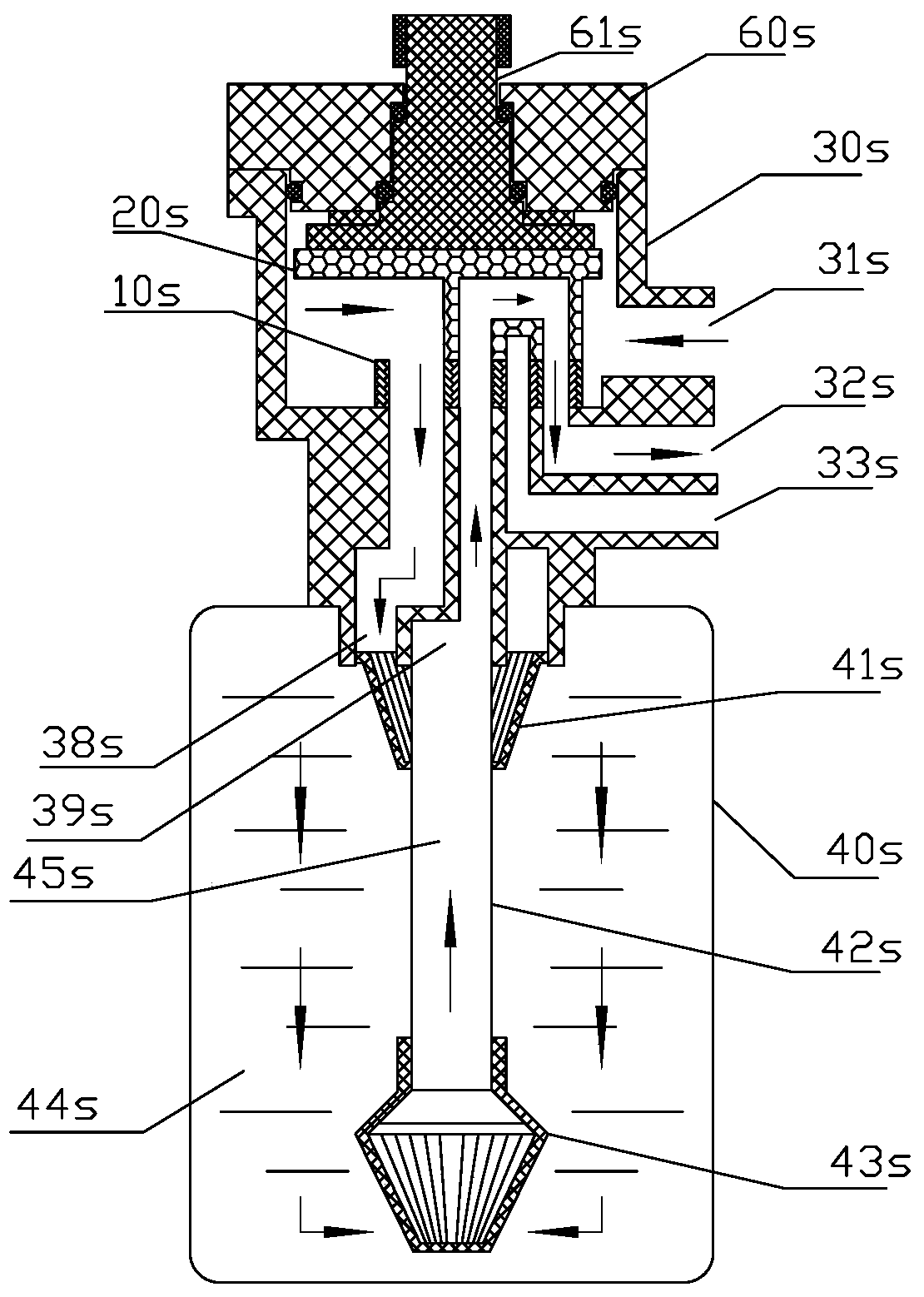

一种适于控制流体多向流动的控流器，其包括一个第一控流元件(10、10A‑H)、一个第二控流元件(20、20A‑H)和一个外壳(30、30A‑H)，该第二控流元件(20、20A‑H)适于设于该第一控流元件(10、10A‑H)并被容纳在该外壳(30、30A‑H)形成的第一容纳室(310、310A‑H)内，使用者可通过转动该第二控流元件(20、20A‑H)以使设于该第一控流元件(10、10A‑H)的各通道选择地与该第二控流元件(20、20A‑H)的通道相连通，从而控制不同水流的流动，该控流器具有结构简单、制造成本低、使用方便和性能可靠等优点。
权利要求书
1.一种控流器，其特征在于包括：
一第一控流元件;和
一第二控流元件，其中所述第二控流元件可转动地设于所述第一控流元件，其中所述第一控流元件包括一个第一控流本体，所述第一控流本体包括一个顶端部,其中所述顶端部形成一个第一控流面;所述第二控流元件包括一个第二控流本体，所述第二控流本体具有一个底端部和一个自所述底端部向上延伸的高端部，所述底端部形成一个第二控流面;其中所述第一控流元件的第一控流面适于与所述第二控流元件的所述第二控流面相接触，
其中所述第一控流元件的所述顶端部包括一个第一中心部、一个第一边缘部和一个延伸在所述第一中心部与所述第一边缘部之间的第一中间部，所述第二控流元件的所述底端部包括一个第二中心部、一个第二边缘部和一个延伸在所述第二中心部和所述第二边缘部之间的第二中间部，其中所述控流器具有一个第一通道、一个第二通道、一个第三通道、一个第四通道、一个第七通道和一个第九通道，其中所述第一通道、所述第二通道、所述第三通道和所述第四通道分别设于所述第一控流元件的第一控流本体;所述第七通道和所述第九通道分别设于所述第二控流本体，其中所述第一通道、所述第二通道、所述第三通道和所述第四通道分别自所述第一控流元件的第一控流本体的第一控流面向下延伸;其中所述第七通道自所述第二控流本体的底端部的第二控流面向上延伸和自所述第二控流本体的底端部的第二中间部向外延伸并形成一个始终与所述控流器的外部空间相连通的第一导通开口;所述第九通道自所述第二控流本体的底端部的第二控流面向上延伸至所述第二控流元件的第二控流本体的所述高端部，
其中所述控流器具有一个第一工作位、一个第二工作位和一个第三工作位，其中当所述控流器处于所述第一工作位时，所述第七通道与所述第一通道相连通，所述第九通道分别与所述第二通道和所述第三通道相连通;当所述控流器处于所述第二工作位时，所述第七通道分别与所述第二通道和所述第三通道相连通，所述第九通道分别与所述第一通道和所述第四通道相连通;当所述控流器处于所述第三工作位时，所述第七通道分别与所述第一通道和所述第三通道相连通，所述第九通道分别与所述第二通道和所述第四通道相连通。
2.根据权利要求1所述的控流器，其特征在于当所述控流器处于所述第一工作位时，所述第四通道被所述第二控流元件的所述第二控流本体阻塞，所述第二控流元件的第二控流本体分别将所述第二通道和所述第三通道与所述控流器的上方外部空间相隔开;当所述控流器处在所述第二工作位时，所述第二控流元件的第二控流本体分别将所述第一通道和所述第四通道与所述控流器的上方外部空间相隔开;当所述控流器处在所述第三工作位时，所述第二控流元件的第二控流本体分别将所述第二通道和所述第四通道与所述控流器的上方外部空间相隔开。
3.根据权利要求2所述的控流器，其特征在于所述第一通道、所述第二通道、所述第三通道和所述第四通道分别自所述第一控流本体的所述顶端部的所述第一中间部向外延伸至所述顶端部的所述第一边缘部;所述第七通道自所述第二控流元件的所述第二控流本体的所述底端部的所述第二中间部向外延伸，所述第九通道自所述第二控流元件的所述第二控流本体的所述底端部的所述第二中间部向外延伸至所述底端部的所述第二边缘部。
4.根据权利要求3所述的控流器，其特征在于所述第一通道、所述第二通道、所述第三通道和所述第四通道分别相互隔开地设于所述第一控流元件的第一控流本体;所述第七通道和所述第九通道相互隔开地设于所述第二控流元件的所述第二控流本体。
5.根据权利要求4所述的控流器，其特征在于所述第一控流元件的所述第一控流面和所述第二控流元件的所述第二控流面均为圆形，所述第一通道、所述第二通道、所述第三通道和所述第四通道均沿径向设于所述第一控流元件的所述第一控流面，且所述第七通道和所述第九通道均沿径向设于所述第二控流元件的所述第二控流面。
6.根据权利要求5所述的控流器，其特征在于所述第一通道、所述第四通道、所述第二通道和所述第三通道以此顺序顺时针地排布在所述第一控流元件的所述第一控流本体;所述控流器的所述第七通道和第九通道以此顺序顺时针地排布在所述第二控流元件的第二控流本体。
7.根据权利要求1所述的控流器，其特征在于所述第一控流元件的第一控流面具有一个中心部分，其中所述中心部分设于所述第一控流元件的所述第一控流本体的所述顶端部的所述第一中心部;和所述第二控流元件的第二控流面具有一个中心区域，其中所述中心区域设于所述第二控流元件的所述第二控流本体的所述底端部的所述第二中心部，其中所述控流器的所述第一控流元件的所述第一控流面的中心部分具有一个第一中心点，和所述第二控流元件的所述第二控流面的中心区域具有一个第二中心点，其中所述第一控流面的中心部分之外的部分被经过所述第一中心点的五条第一分区线顺时针分为一个第一部分、一个第二部分、一个第三部分、一个第四部分和一个第五部分;和所述第二控流面的所述中心区域之外的部分被经过所述第二中心点的五条第二分区线顺时针分为一个第一区域、一个第二区域、一个第三区域、一个第四区域和一个第五区域，其中所述第一控流元件的第一控流面的每相邻两条第一分区线形成的中心角α1大小相等;所述第二控流元件的第二控流面的每相邻两条第二分区线形成的中心角α2大小相等，其中所述第一通道自所述第一控流面的所述第一部分和所述第二部分向下延伸;所述第二通道自所述第一控流元件的所述第一控流面的所述第四部分向下延伸;所述第三通道自第一控流面的第五部分向下延伸;所述第四通道自第一控流面的第三部分向下延伸;所述第七通道自所述第二控流面的所述第一区域和所述第二区域向上延伸;所述第九通道自所述第二控流面的所述第四区域和第五区域向上延伸。
8.根据权利要求6所述的控流器，其特征在于所述第一控流元件的第一控流面具有一个中心部分，其中所述中心部分设于所述第一控流元件的所述第一控流本体的所述顶端部的所述第一中心部;和所述第二控流元件的第二控流面具有一个中心区域，其中所述中心区域设于所述第二控流元件的所述第二控流本体的所述底端部的所述第二中心部，其中所述控流器的所述第一控流元件的所述第一控流面的中心部分具有一个第一中心点，和所述第二控流元件的所述第二控流面的中心区域具有一个第二中心点，其中所述第一控流面的中心部分之外的部分被经过所述第一中心点的五条第一分区线顺时针分为一个第一部分、一个第二部分、一个第三部分、一个第四部分和一个第五部分;和所述第二控流面的所述中心区域之外的部分被经过所述第二中心点的五条第二分区线顺时针分为一个第一区域、一个第二区域、一个第三区域、一个第四区域和一个第五区域，其中所述第一控流元件的第一控流面的每相邻两条第一分区线形成的中心角α1大小相等;所述第二控流元件的第二控流面的每相邻两条第二分区线形成的中心角α2大小相等，其中所述第一通道自所述第一控流面的所述第一部分和所述第二部分向下延伸;所述第二通道自所述第一控流元件的所述第一控流面的所述第四部分向下延伸;所述第三通道自第一控流面的第五部分向下延伸;所述第四通道自第一控流面的第三部分向下延伸;所述第七通道自所述第二控流面的所述第一区域和所述第二区域向上延伸;所述第九通道自所述第二控流面的所述第四区域和第五区域向上延伸。
9.根据权利要求1所述的控流器，其特征在于所述控流器进一步包括一个外壳，和所述第一控流元件的所述第一控流本体进一步包括一个自所述第一控流本体的所述顶端部向下延伸的低端部，其中所述外壳包括一个外壳本体，其中所述外壳本体自所述第一控流元件的所述第一控流本体的所述低端部向外和向上延伸并围设成一个第一容纳室，其中所述第一容纳室与所述第七通道的所述第一导通开口相连通，其中所述第二控流元件适于第二控流面朝下地容纳在所述第一容纳室，并设于所述第一控流元件的所述第一控流面，其中所述外壳具有一个第三开口、一个第四开口和一个第七开口，其中所述第三开口、所述第四开口和所述第七开口分别设于所述外壳的所述外壳本体，其中所述第三开口适于与所述第三通道相连通，所述第四开口适于与所述第四通道相连通，所述第七开口适于与所述第一容纳室相连通。
10.根据权利要求8所述的控流器，其特征在于所述控流器进一步包括一个外壳，和所述第一控流元件的所述第一控流本体进一步包括一个自所述第一控流本体的所述顶端部向下延伸的低端部，其中所述外壳包括一个外壳本体，其中所述外壳本体自所述第一控流元件的所述第一控流本体的所述低端部向外和向上延伸并围设成一个第一容纳室，其中所述第一容纳室与所述第七通道的所述第一导通开口相连通，其中所述第二控流元件适于第二控流面朝下地容纳在所述第一容纳室，并设于所述第一控流元件的所述第一控流面，其中所述外壳具有一个第三开口、一个第四开口和一个第七开口，其中所述第三开口、所述第四开口和所述第七开口分别设于所述外壳的所述外壳本体，其中所述第三开口适于与所述第三通道相连通，所述第四开口适于与所述第四通道相连通，所述第七开口适于与所述第一容纳室相连通。
11.根据权利要求10所述的控流器，其特征在于当所述控流器处在所述第一工作位时，所述第二控流元件的第二控流本体分别将所述第二通道和所述第三通道与所述控流器的所述外壳的所述第一容纳室相隔开;当所述控流器处在所述第二工作位时，所述第二控流元件的第二控流本体分别将所述第一通道和所述第四通道与所述控流器的所述外壳的所述第一容纳室相隔开;当所述控流器处在所述第三工作位时，所述第二控流元件的第二控流本体分别将所述第二通道和所述第四通道与所述控流器的所述外壳的所述第一容纳室相隔开。
12.根据权利要求11所述的控流器，其特征在于所述外壳的所述外壳本体自所述第一控流元件的第一控流本体的低端部向下延伸并围设成一个第二容纳室，其中所述第二容纳室位于所述第一控流本体的低端部的下方，其中所述控流器进一步包括一个设于所述第二容纳室的隔流元件，其中所述隔流元件自所述第一控流本体向下延伸，其中所述隔流元件与所述外壳的外壳本体形成一个位于所述隔流元件与所述外壳的外壳本体之间的第一导流室，所述隔流元件围设成一个第二导流室。
13.根据权利要求12所述的控流器，其特征在于所述控流器的所述第一通道自所述第一控流元件的第一控流面向下延伸并与所述第一导流室相连通;所述第二通道自所述第一控流元件的第一控流面向下延伸并与所述第二导流室相连通。
14.根据权利要求13所述的控流器，其特征在于所述控流器进一步包括一个可拆卸地设于所述第一控流元件与所述第二控流元件之间的耐磨元件，其中所述耐磨元件具有一个耐磨本体，其中所述耐磨本体具有一个适于与所述第二控流本体的所述第二控流面相接触的耐磨表面，其中所述耐磨元件的大小和形状与所述控流器的所述第一控流元件的所述第一控流面相对应，且所述耐磨元件的所述耐磨本体相互隔开地形成有一个第一接口、一个第二接口，一个第三接口和一个第四接口，其中所述第一接口、所述第二接口、所述第三接口和所述第四接口分别上下贯穿所述耐磨元件的所述耐磨本体并分别与所述控流器的所述第一通道、所述第二通道、所述第三通道和所述第四通道相连通。
15.根据权利要求11所述的控流器，其特征在于所述外壳进一步具有一个第一开口和一个第二开口，其中所述第一开口和所述第二开口分别设于所述外壳的所述外壳本体，其中所述控流器的所述第一通道自所述第一控流元件的第一控流面向下延伸并自所述第一控流元件的第一控流本体的低端部向外延伸以与所述第一开口相连通;所述第二通道自所述第一控流元件的第一控流面向下延伸并自所述第一控流元件的第一控流本体的低端部向外延伸以与所述第二开口相连通。
16.根据权利要求14所述的控流器，其特征在于所述控流器进一步包括一个驱动元件，其中所述驱动元件自所述第二控流元件的第二控流本体向上延伸且所述驱动元件适于驱动所述控流器的第二控流元件的第二控流本体相对所述第一控流元件的第一控流本体发生转动。
17.根据权利要求16所述的控流器，其特征在于所述控流器进一步包括一个自所述驱动元件向上延伸的密封元件，所述第一容纳室具有一个上端开口，其中所述密封元件适于设于所述外壳的所述外壳本体以密封所述第一容纳室，从而防止所述第一容纳室内的水从所述第一容纳室的上端开口流出。
18.一种水处理系统，其特征在于包括：
一控流器，其中所述控流器适用于控制水流的流动;和
一水处理单元，其中所述控流器与所述水处理单元相通连接，其中所述控流器包括一第一控流元件、一第二控流元件和一个外壳，其中所述第二控流元件可转动地设于所述第一控流元件，其中所述第一控流元件包括一个第一控流本体，所述第一控流本体包括一个顶端部和一个低端部,其中所述顶端部形成一个第一控流面;所述第二控流元件包括一个第二控流本体，所述第二控流本体具有一个底端部和一个自所述底端部向上延伸的高端部，所述底端部形成一个第二控流面;其中所述第一控流元件的第一控流面适于与所述第二控流元件的所述第二控流面相接触，其中所述第一控流元件的所述顶端部包括一个第一中心部、一个第一边缘部和一个延伸在所述第一中心部与所述第一边缘部之间的第一中间部，所述第二控流元件的所述底端部包括一个第二中心部、一个第二边缘部和一个延伸在所述第二中心部和所述第二边缘部之间的第二中间部，其中所述控流器具有一个第一通道、一个第二通道、一个第三通道、一个第四通道、一个第七通道和一个第九通道，其中所述第一通道、所述第二通道、所述第三通道和所述第四通道分别设于所述第一控流元件的第一控流本体;所述第七通道和所述第九通道分别设于所述第二控流本体，其中所述第一通道、所述第二通道、所述第三通道和所述第四通道分别自所述第一控流元件的第一控流本体的第一控流面向下延伸;其中所述第七通道自所述第二控流本体的底端部的第二控流面向上延伸和自所述第二控流本体的底端部的第二中间部向外延伸并形成一个第一导通开口;所述第九通道自所述第二控流本体的底端部的第二控流面向上延伸至所述第二控流元件的第二控流本体的所述高端部，其中所述外壳包括一个外壳本体，其中所述外壳本体自所述第一控流元件的所述第一控流本体的所述低端部向外和向上延伸并围设成一个第一容纳室，其中所述外壳的所述第一容纳室始终与所述第七通道的所述第一导通开口相连通，其中所述第二控流元件适于第二控流面朝下地容纳在所述第一容纳室，并设于所述第一控流元件的所述第一控流面，其中所述外壳具有一个第三开口、一个第四开口和一个第七开口，其中所述第三开口、所述第四开口和所述第七开口分别设于所述外壳的所述外壳本体，其中所述第三开口适于与所述第三通道相连通，所述第四开口适于与所述第四通道相连通，所述第七开口适于与所述第一容纳室相连通，其中所述水处理单元包括一个水处理元件，其中所述水处理元件具有一个第一连通开口和一个第二连通开口，其中来自控流器的待处理水适于自所述水处理单元的水处理元件的第一连通开口流入所述水处理元件并经所述水处理元件处理后得到处理后水，其中所述处理后水适于自所述水处理元件的第二连通开口流出。
19.根据权利要求18所述的水处理系统，其特征在于所述控流器具有一个第一工作位、一个第二工作位和一个第三工作位，其中当所述控流器处于所述第一工作位时，所述第七通道与所述第一通道相连通，所述第九通道分别与所述第二通道和所述第三通道相连通;当所述控流器处于所述第二工作位时，所述第七通道分别与所述第二通道和所述第三通道相连通，所述第九通道分别与所述第一通道和所述第四通道相连通;当所述控流器处于所述第三工作位时，所述第七通道分别与所述第一通道和所述第三通道相连通，所述第九通道分别与所述第二通道和所述第四通道相连通。
20.根据权利要求19所述的水处理系统，其特征在于当所述控流器处在所述第一工作位时，所述第四通道被所述第一控流元件的所述第一控流本体阻塞，所述第二控流元件的第二控流本体分别将所述第二通道和所述第三通道与所述控流器的所述外壳的所述第一容纳室相隔开;当所述控流器处在所述第二工作位时，所述第二控流元件的第二控流本体分别将所述第一通道和所述第四通道与所述控流器的所述外壳的所述第一容纳室相隔开;当所述控流器处在所述第三工作位时，所述第二控流元件的第二控流本体分别将所述第二通道和所述第四通道与所述控流器的所述外壳的所述第一容纳室相隔开。
21.根据权利要求20所述的水处理系统，其特征在于所述第一通道、所述第二通道、所述第三通道和所述第四通道分别自所述第一控流本体的所述顶端部的所述第一中间部向外延伸至所述顶端部的所述第一边缘部;所述第七通道自所述第二控流元件的所述第二控流本体的所述底端部的所述第二中间部向外延伸，所述第九通道自所述第二控流元件的所述第二控流本体的所述底端部的所述第二中间部向外延伸至所述底端部的所述第二边缘部。
22.根据权利要求21所述的水处理系统，其特征在于所述第一通道、所述第二通道、所述第三通道和所述第四通道分别相互隔开地设于所述第一控流元件的第一控流本体;所述第七通道和所述第九通道相互隔开地设于所述第二控流元件的所述第二控流本体。
23.根据权利要求22所述的水处理系统，其特征在于所述第一控流元件的所述第一控流面和所述第二控流元件的所述第二控流面均为圆形，所述第一通道、所述第二通道、所述第三通道和所述第四通道均沿径向设于所述第一控流元件的所述第一控流面，且所述第七通道和所述第九通道均沿径向设于所述第二控流元件的所述第二控流面。
24.根据权利要求23所述的水处理系统，其特征在于所述第一通道、所述第四通道、所述第二通道和所述第三通道以此顺序顺时针地排布在所述第一控流元件的所述第一控流本体;所述控流器的所述第七通道和第九通道以此顺序顺时针地排布在所述第二控流元件的第二控流本体。
25.根据权利要求24所述的水处理系统，其特征在于所述第一控流元件的第一控流面具有一个中心部分，其中所述中心部分设于所述第一控流元件的所述第一控流本体的所述顶端部的所述第一中心部;和所述第二控流元件的第二控流面具有一个中心区域，其中所述中心区域设于所述第二控流元件的所述第二控流本体的所述底端部的所述第二中心部，其中所述控流器的所述第一控流元件的所述第一控流面的中心部分具有一个第一中心点，和所述第二控流元件的所述第二控流面的中心区域具有一个第二中心点，其中所述第一控流面的中心部分之外的部分被经过所述第一中心点的五条第一分区线顺时针分为一个第一部分、一个第二部分、一个第三部分、一个第四部分和一个第五部分;和所述第二控流面的所述中心区域之外的部分被经过所述第二中心点的五条第二分区线顺时针分为一个第一区域、一个第二区域、一个第三区域、一个第四区域和一个第五区域，其中所述第一控流元件的第一控流面的每相邻两条第一分区线形成的中心角α1大小相等;所述第二控流元件的第二控流面的每相邻两条第二分区线形成的中心角α2大小相等，其中所述第一通道自所述第一控流面的所述第一部分和所述第二部分向下延伸;所述第二通道自所述第一控流元件的所述第一控流面的所述第四部分向下延伸;所述第三通道自第一控流面的第五部分向下延伸;所述第四通道自第一控流面的第三部分向下延伸;所述第七通道自所述第二控流面的所述第一区域和所述第二区域向上延伸;所述第九通道自所述第二控流面的所述第四区域和第五区域向上延伸。
26.根据权利要求25所述的水处理系统，其特征在于所述外壳的所述外壳本体自所述第一控流元件的第一控流本体的低端部向下延伸并围设成一个第二容纳室，其中所述第二容纳室位于所述第一控流本体的低端部的下方，其中所述控流器进一步包括一个设于所述第二容纳室的隔流元件，其中所述隔流元件自所述第一控流本体向下延伸，其中所述隔流元件与所述外壳的外壳本体形成一个位于所述隔流元件与所述外壳的外壳本体之间的第一导流室，所述隔流元件围设成一个第二导流室，其中所述第一导流室适于分别与所述控流器的第一通道和所述水处理单元的水处理元件的第一连通开口相连通，所述第二导流室适于分别与所述控流器的第二通道和所述水处理单元的水处理元件的第二连通开口相连通。
27.根据权利要求26所述的水处理系统，其特征在于所述控流器的所述第一通道自所述第一控流元件的第一控流面向下延伸并与所述第一导流室相连通，和所述第二通道自所述第一控流元件的第一控流面向下延伸并与所述第二导流室相连通。
28.根据权利要求27所述的水处理系统，其特征在于所述水处理单元的水处理元件包括一个水处理本体和一个集液元件，其中所述水处理元件的所述第一连通开口和第二连通开口分别相隔开地设于所述水处理本体，其中所述集液元件设于所述水处理本体内并向所述第二连通开口方向延伸，和与所述第二连通开口相连通，其中待处理水适于通过所述水处理元件的所述第一连通开口流入所述水处理元件，和在经过所述水处理元件的水处理本体处理后得到处理后水，其中所述处理后水适于流向所述集液元件和自所述集液元件流出。
29.根据权利要求28所述的水处理系统，其特征在于当所述水处理系统的控流器处于所述第一工作位时，待处理水适于通过所述外壳的第七开口流入所述第一容纳室，并通过所述控流器的所述第七通道的第一导通开口流入所述第七通道，随后流入所述控流器的第一通道，和经所述控流器的第一导流室流向所述水处理元件的第一连通开口，并经第一连通开口流入所述水处理元件，其中所述待处理水流入所述水处理元件后，经所述水处理元件的水处理本体处理得到处理后水，其中所述处理后水适于流向所述集液元件和经所述集液元件流向所述水处理元件的第二连通开口，然后经所述第二连通开口流向所述控流器的第二导流室，和经所述第二导流室流入所述控流器的所述第二通道，再经所述控流器的第九通道引导流入所述控流器的第三通道，和经所述外壳的第三开口流出;其中当所述水处理系统的控流器处于所述第二工作位时，待处理水适于通过所述外壳的第七开口流入所述外壳的第一容纳室，并通过所述控流器的第七通道的第一导通开口流入所述第七通道，随后所述待处理水适于分别流入所述控流器的所述第二通道和第三通道，其中流入所述控流器的所述第三通道的待处理水适于经所述外壳的第三开口流出，流入所述控流器的第二通道的所述待处理水适于经所述控流器的第二导流室流向所述水处理元件，和经所述水处理元件的第二连通开口流向所述集液元件，然后自所述集液元件流入所述水处理元件，以反向冲洗所述水处理元件的水处理本体，冲洗后产生的废液经所述水处理元件的第一连通开口流出，再经所述控流器的第一导流室流入所述控流器的第一通道，然后经所述控流器的第九通道引导流经所述控流器的第四通道，然后经所述外壳的第四开口流出;当所述水处理系统的控流器处于所述第三工作位时，所述待处理水适于通过所述控流器的外壳的第七开口流入所述外壳的第一容纳室，并通过所述控流器的第七通道的第一导通开口流入所述第七通道，随后待处理水分别流入所述控流器的第一通道和第三通道，流入所述控流器的第三通道的水流经所述外壳的第三开口流出以供使用者使用，流入所述控流器的第一通道的待处理水经所述控流器的第一导流室流入所述水处理元件的第一连通开口，和正向冲洗所述水处理元件的水处理本体，冲洗后产生的废液经所述集液元件流向所述水处理元件的第二连通开口，并经所述第二连通开口流入所述控流器的第二导流室，然后经所述第二导流室流入所述控流器的第二通道，再经所述控流器的第九通道引导流向所述控流器的第四通道，然后经所述外壳的第四开口流出。
说明书
控流器及水处理系统
技术领域
本发明涉及一种流体处理系统，尤其涉及一种控流器，其中该控流器适用于控制多种流体的流动，以实现流体系统的流体处理功能，使用者可通过调节该控流器的第二控流元件相对其第一控流元件的运动来调节和控制水流在该流体处理系统不同方向上的流动。
背景技术
流体控制和/或处理系统，如水处理系统，在工业生产和人们实际生活中均较为常见。常见的流体处理系统一般包括一个控流器和一个处理单元，其中控流器适用于控制流体向处理单元的流动，处理单元适用于对待处理流体进行处理，以得到处理后流体。在流体处理系统对待处理流体进行处理时，如水处理系统对待处理水进行处理时，用于控制流体向以实现流体处理目的的控流器一般包括一个或多个单功能阀门和/或多功能阀门流体，用于对流体进行处理以得到处理后流体的处理单元较为常见的有过滤装置，如滤膜、活性炭等和/或离子交换装置，如离子交换树脂/离子交换层析柱等。在实际应用中，用于流体处理系统的滤膜、活性炭、离子交换树脂往往需要经常更换或再生处理，以使其能够起到良好过滤或去除流体中离子作用。在使用者对流体处理系统的处理单元的滤膜、活性炭、离子交换树脂等进行更换或再生处理时，往往需要中断流体处理系统的流体处理，给使用者带来大量的时间成本。
很多使用现有控流器的水处理系统，无法通过单个该控流器，如单体阀，同时进行多种水流的控制，和实现水处理、正向冲洗和反向冲洗功能。也就是说，现有的实现复杂功能的水处理系统一般需要具有排布复杂的管道和多个阀门的联合作用。这提高了水处理系统的生产成本，加大了对其进行自动化控制的难度。另外，使用现有控流器的家庭用水处理系统，因为所用控流器的功能限制，该水处理系统无法在清洗排污过程中，为使用者提供待处理水，如自来水，或处理后水。但是，现在很多数家庭的厨房内仅有一个自来水管，当将家庭用水处理系统与该自来水管接在一起，但家庭用水处理系统又不能为使用者提供处理后水和自来水时，就给使用者带来了不便。
申请号为CN200610024561.0的中国专利公开了一种水处理系统，其中该水处理系统的控流器包括两个三通球阀、两个进水管、一个出水管和两个排污管，该水处理系统的处理单元包括两个并联设置的净水桶，净水桶具有一个开口向上的上端开口和一个中心管，其中当进水管分别与净水桶的上端开口相连通;出水管分别与净水桶的中心管相连通时该水处理系统的两个净水桶均对待处理水进行净化处理;当一个进水管与相应净水桶的上端开口相连通，且调节相应的三通阀以使另一个进水管与外部水源断开和与相应排污管相连通时，该水处理系统的两个净水桶一个处于水处理状态，一个处于反冲洗状态，从而使得该水处理系统可在其中一个净水桶处于再生处理时持续对待处理水进行处理和向使用者不间断提供处理后水。但是该水处理系统的缺点也很明显。首先，该水处理系统必须使用两个以上阀门和排布多个水流管道，以实现不同水流的控制和实现对待处理水进行处理和清洗该水处理系统的功能。
另外，现有的工业或家用水处理技术中，经常使用多功能控制阀来实现滤芯的过滤、反洗、正洗等功能。近年来，平面多功能控制阀日益成为多功能控制阀的主流阀种之一。首先，由于平面阀阀片及内部流道设计的复杂性和阀片面积的限制，使得大通道的平面阀很难设计;其次，在工程使用过程中需要不间断供水，也就是说在反洗、正洗的同时供应未经处理的原水，现有平面多功能控制阀已经很难满足这种需求。
还有，现有的工业或家用水处理技术中，经常使用多功能控制阀来实现滤芯的过滤、反洗、正洗等功能。近年来，平面多功能控制阀日益成为多功能控制阀的主流阀种之一。首先，由于平面阀阀片及内部流道设计的复杂性和阀片面积的限制，使得大通道的平面阀很难设计;其次，在工程使用过程中需要不间断供水，也就是说在反洗、正洗的同时供应未经处理的原水，现有平面多功能控制阀已经很难满足这种需求。
发明内容
(一)要解决的技术问题
本发明要解决的技术问题是提供一种多功能控制阀，以克服现有平面过滤阀技术中阀片流道小或者不能在冲洗时持续供应原水的缺陷。
(二)技术方案
为达到上述目的，本发明提供了一种多功能控制阀，包括阀体、盖子、阀杆、置于阀体内的采用端面转动密封配合的定阀片和动阀片，动阀片和阀杆连接，控制阀上设置有原水进口、净水出口、排污接口、滤芯第一接口和滤芯第二接口，定阀片上设置有：滤芯第一接口通道、滤芯第二接口通道、第五通孔和第六通孔，在控制阀内，滤芯第一接口通道与滤芯第一接口相连通，滤芯第二接口通道与滤芯第二接口相连通，第五通孔与净水出口相连通，第六通孔与排污接口相连通;动阀片上设置有与原水进口相连通的进水通道，动阀片上还设置有导通盲孔。
进一步，滤芯第一接口通道包括第一通孔和第二通孔，第一通孔和第二通孔相互连通并且与滤芯第一接口相连通;滤芯第二接口通道包括第三通孔和第四通孔，第三通孔和第四通孔相互连通并且与滤芯第二接口相连通;动阀片的进水通道包括第一进水通道和第二进水通道，第一进水通道和第二进水通道分别与原水进口相连通。
进一步，滤芯第一接口通道、滤芯第二接口通道和第六通孔设置在定阀片的内环上，第五通孔设置在定阀片的外环上。
进一步，滤芯第一接口通道、滤芯第二接口通道和第六通孔设置在定阀片的内环上，第五通孔设置在定阀片的内环和外环上。
进一步，定阀片和动阀片的配合关系包括：滤芯第一接口通道与进水通道连通，滤芯第二接口通道和第五通孔与导通盲孔连通，第六通孔被动阀片封闭遮盖;或滤芯第二接口通道和第五通孔与进水通道连通，滤芯第一接口通道和第六通孔与导通盲孔连通;或滤芯第一接口通道和第五通孔与进水通道连通，滤芯第二接口通道和第六通孔与导通盲孔连通。
进一步，定阀片和动阀片的配合关系包括：滤芯第一接口通道与进水通道连通，滤芯第二接口通道和第五通孔与导通盲孔连通，第六通孔被动阀片封闭遮盖;或滤芯第二接口通道与进水通道连通，滤芯第一接口通道和第六通孔与导通盲孔连通，第五通孔被动阀片封闭遮盖;或滤芯第一接口通道与进水通道连通，滤芯第二接口通道和第六通孔与导通盲孔连通，第五通孔被动阀片封闭遮盖。
进一步，定阀片和动阀片的配合关系包括：第一通孔与第一进水通道连通，第二通孔与第二进水通道连通，第三通孔和第五通孔与导通盲孔连通，第四通孔和第六通孔被动阀片封闭遮盖;或第三通孔与第二进水通道连通，第四通孔与第一进水通道连通，第一通孔和第六通孔与导通盲孔连通，第二通孔和第五通孔被动阀片封闭遮盖;或第一通孔与第二进水通道连通，第二通孔与第一进水通道连通，第四通孔和第六通孔与导通盲孔连通，第三通孔和第五通孔被动阀片封闭遮盖。
进一步，定阀片和动阀片的配合关系包括：滤芯第一接口通道与进水通道连通，滤芯第二接口通道和第五通孔与导通盲孔连通，第六通孔被动阀片封闭遮盖;或滤芯第二接口通道与进水通道连通，第五通孔与原水进口连通，滤芯第一接口通道和第六通孔与导通盲孔连通;或滤芯第一接口通道与进水通道连通，第五通孔与原水进口连通，滤芯第二接口通道和第六通孔与导通盲孔连通。
(三)有益效果
本发明的有益效果：加大了阀体内部流道，特别是加大了动阀片的进水通道的流道宽度，使有限的平面阀片的面积得到了有效应用，使得进入定阀片的流量变大，整个阀体的通水量变大;在反洗和正洗的同时可以供应未经处理的原水，来适应工程上的不间断供水的需求。
本发明的主要优势在于其提供一种控流器，其中该控流器适用于上述水处理系统，并可在不同工作位时分别控制多种水流在不同方向上流动。
本发明的另一优势在于其提供一种控流器，其中该控流器的各个水流通道设计科学，排布合理，可在实现本发明水处理系统的水处理功能的前提下，尽可能减小该控流器的体积，有效节约该控流器的材料成本。
本发明的另一优势在于其提供一种控流器，其中该控流器适用于调节控制包括但不限于水流在内的各种流体的流动控制。
本发明的另一优势在于其提供一种控流器，其中该控流器的各个水流通道的径流截面的面积大小设计合理，从而可尽可能提高该使用该控流器的水处理系统的水处理速度和水处理效率。
本发明的另一优势在于其提供一种控流器，其中该控流器的各个水流通道分别设于该控流器的第一控流元件和该控流器的第二控流元件。从而使得单个该控流器即可实现调节水处理系统的水处理功能、反向冲洗功能和正向冲洗功能的目的。
本发明的另一优势在于其提供一种控流器，其中单个该控流器即可实现调节水处理系统的水处理功能、反向冲洗功能和正向冲洗功能的目的，从而降低了使用该控流器的水处理系统的自动化控制的成本和降低了实现该水处理系统的自动化控制的难度。
本发明的另一优势在于其提供一种控流器，其中使用该控流器的水处理系统不需要复杂的连接管道，即可实现对不同水流的多向控制和实现该水处理系统的水处理功能、正向冲洗功能和反向冲洗功能。
本发明的另一优势在于其提供一种控流器，其中使用该控流器的水处理系统在对该水处理系统的水处理元件进行正向冲洗或反向冲洗时，该水处理系统可为使用者提供待处理水。
本发明的另一优势在于其提供一种控流器，其中使用该控流器的水处理系统可选择性地为使用者提供处理后水(或者未处理水，如直接从自来水管中流出的自来水)，以尽可能节约能源，有益环保。
本发明的另一优势在于其提供一种控流器，其中使用该控流器的水处理系统可选择性地实现对待处理水的正向流动水处理功能和反向流动水处理功能，从而有助于延长该水处理系统的水处理单元的使用寿命，从而降低使用者的使用成本、尽可能节约能源和有益环保。
本发明的另一优势在于其提供一种控流器，其中该控流器包括一个第一控流元件和一个第二控流元件，其中该第一控流元件和该第二控流元件均设有多个流体通道且当该第二控制元件相对该第一控流元件发生转动时，设于该第一控流元件的流体通道和第二控流元件的流体通道分别相连通，从而使得当该控流器处在不同工作位时，分别控制流动在该第一控流元件和第二控流元件的流体的多向流动。
本发明的另一优势在于其提供一种控流器，其中该控流器不需要精密的部件和复杂的结构，其制造工艺简单，成本低廉。
本发明的另一优势在于其提供一种水处理系统，其中该水处理系统包括一个上述控流器和一个处理单元，其中该控流器适于控制多种流体，如水流的流动，该处理单元适于对待处理流体，尤其是待处理水进行处理。
本发明的另一优势在于其提供一种水处理系统，其中该水处理系统的水处理单元包括一个水处理元件，该水处理元件可对来自该控流器的该待处理水进行处理。
本发明的其它优势和特点通过下述的详细说明得以充分体现并可通过所附权利要求中特地指出的手段和装置的组合得以实现。
依本发明，能够实现前述目的和其他目的和优势的本发明控流器包括:
一第一控流元件;和
一第二控流元件，其中该第二控流元件可转动地设于该第一控流元件，其中该第一控流元件包括一个第一控流本体，该第一控流本体包括一个顶端部,其中该顶端部形成一个第一控流面;该第二控流元件包括一 个第二控流本体，该第二控流本体具有一个底端部和一个自该底端部向上延伸的高端部，该底端部形成一个第二控流面;其中该第一控流元件的第一控流面适于与该第二控流元件的该第二控流面相接触，
其中该第一控流元件的该顶端部包括一个第一中心部、一个第一边缘部和一个延伸在该第一中心部与该第一种边缘部之间的第一中间部，该第二控流元件的该底端部包括一个第二中心部、一个第二边缘部和一个延伸在该第二中心部和该第二边缘部之间的第二中间部，其中该控流器具有一个第一通道、一个第二通道、一个第三通道、一个第四通道、一个第七通道和一个第九通道，其中该第一通道、该第二通道、该第三通道和该第四通道分别设于该第一控流元件的第一控流本体;该第七通道和该第九通道分别设于该第二控流本体，其中该第一通道、该第二通道、该第三通道和该第四通道分别自该第一控流元件的第一控流本体的第一控流面向下延伸;其中该第七通道自该第二控流本体的底端部的第二控流面向上延伸和自该第二控流本体的底端部的第二中间部向外延伸并形成一个始终与该控流器的外部空间相连通的第一导通开口;该第九通道自该第二控流本体的底端部的第二控流面向上延伸至该第二控流元件的第二控流本体的该高端部。
为了能够实现本发明前述目的和其他目的，本发明还进一步提供一种水处理系统，其中该水处理系统包括:
一控流器，其中该控流器适用于控制水流的流动;和
一水处理单元，其中该控流器与该水处理单元相通连接，其中该控流器包括一第一控流元件、一第二控流元件和一个外壳，其中该第二控流元件可转动地设于该第一控流元件，其中该第一控流元件包括一个第一控流本体，该第一控流本体包括一个顶端部和一个低端部,其中该顶端部形成一个第一控流面;该第二控流元件包括一个第二控流本体，该第二控流本体具有一个底端部和一个自该底端部向上延伸的高端部，该底端部形成一个第二控流面;其中该第一控流元件的第一控流面适于与该第二控流元件的该第二控流面相接触，其中该第一控流元件的该顶端部包括一个第一中心部、一个第一边缘部和一个延伸在该第一中心部与该第一种边缘部之间的第一中间部，该第二控流元件的该底端部包括一个第二中心部、一个第二边缘部和一个延伸在该第二中心部和该第二边缘部之间的第二中间部，其中该控流器具有一个第一通道、一个第二通道、一个第三通道、一个第四通道、一个第七通道和一个第九通道，其中该第一通道、该第二通道、该第三通道和该第四通道分别设于该第一控流元件的第一控流本体;该第七通道和该第九通道分别设于该第二控流本体，其中该第一通道、该第二通道、该第三通道和该第四通道分别自该第一控流元件的第一控流本体的第一控流面向下延伸;其中该第七通道自该第二控流本体的底端部的第二控流面向上延伸和自该第二控流本体的底端部的第二中间部向外延伸并形成一个始终与该控流器的该外壳的该第一容纳室相连通的第一导通开口;该第九通道自该第二控流本体的底端部的第二控流面向上延伸至该第二控流元件的第二控流本体的该高端部，其中该外壳包括一个外壳本体，其中该外壳本体自该第一控流元件的该第一控流本体的该低端部向外和向上延伸并围设成一个第一容纳室，其中该第一容纳室与该第七通道的该第一导通开口相连通，其中该第二控流元件适于第二控流面朝下地容纳在该第一容纳室，并设于该第一控流元件的该第一控流面，其中该外壳具有一个第三开口、一个第四开口和一个第七开口，其中该第三开口、该第四开口和该第七开口分别设于该外壳的该外壳本体，其中该第三开口适于与该第三通道相连通，该第四开口适于与该第四通道相连通，该第七开口适于与该第一容纳室相连通，其中该水处理单元包括一个水处理元件，其中该水处理元件具有一个第一连通开口和一个第二连通开口，其中来自控流器的待处理水适于自该水处理单元的水处理元件的第一连通开口流入该水处理元件并经该水处理元件处理后得到处理后水，其中该处理后水适于自该水处理元件的第二连通开口流出。
通过对随后的描述和附图的理解，本发明进一步的目的和优势将得以充分体现。
本发明的这些和其它目的、特点和优势，通过下述的详细说明，附图和权利要求得以充分体现。
