申请日2013.08.13
公开(公告)日2014.01.08
IPC分类号B01D36/04
摘要
本实用新型提供了一种餐饮污水简易处理装置，属于环保设备领域。其技术方案为：一种餐饮污水简易处理装置，包括过滤池和油水分离池，过滤池和油水分离池之间设置有粗粒化箱，油水分离池连接有储油池和储水池。粗粒化箱设置有投料口，投料口上方设置有投料盖，内部放置有W型或H型改性聚丙烯纤维等粗粒化材料。油水分离池的池壁是透明的。过滤池内设置有过滤筛网。油水分离池上方设置吸油器，油水分离池下方设置有排水管并连接储水池。吸油器的吸油管伸入油水分离池内，吸油器的排油管伸入储油池内。本实用新型的有益效果为：该设备结构简单，使用方便，能够除掉残渣和油脂，减少污染程度，在一些难以实现精准净化的中小餐馆等可以使用。
权利要求书
1.一种餐饮污水简易处理装置，其特征在于，包括过滤池和油水分离池，所述过滤池和所述油水分离池之间设置有粗粒化箱，所述油水分离池连接有储油池和储水池。
2.根据权利要求1所述的餐饮污水简易处理装置，其特征在于，所述粗粒化箱设置有投料口，所述投料口上方设置投料盖，所述粗粒化箱的上方设置有与所述过滤池连接的入水口，所述粗粒化箱的下方设置有与所述油水分离池连接的出水口，所述粗粒化箱内放置有W型或H型改性聚丙烯纤维等粗粒化材料。
3.根据权利要求1所述的餐饮污水简易处理装置，其特征在于，所述油水分离池的池壁是透明的。
4.根据权利要求1所述的餐饮污水简易处理装置，其特征在于，所述过滤池内设置有过滤筛网。
5.根据权利要求1所述的餐饮污水简易处理装置，其特征在于，所述油水分离池上方设置吸油器，所述油水分离池下方设置排水管，所述排水管连接储水池。
6.根据权利要求5所述的餐饮污水简易处理装置，其特征在于，所述吸油器的吸油管伸入所述油水分离池内，所述吸油器的排油管伸入所述储油池内。
说明书
一种餐饮污水简易处理装置
技术领域
本实用新型涉及一种环保设备，尤其涉及一种餐饮污水简易处理装置。
背景技术
餐饮废水中主要成分是剩余食物和水，以淀粉类、食物纤维类、动物脂肪类等有机物为主要成分，具有营养成分高、含水率高、油脂和盐分含量高、易腐发酵发臭等特点。若将之与生活垃圾一道收集、运输和处置，将会严重影响市容环境和居民生活，也会影响生活垃圾的最终处置效果。目前也有很多应用于餐饮行业的环保净化设备，但是设备结构复杂，成本和投入很大，再者处理要求很高，对于很多中小餐馆等都无法真正落实使用。
实用新型内容
本实用新型的目的在于提供一种结构简单、便于使用、降低成本、实现基本净化的餐饮污水简易处理装置。

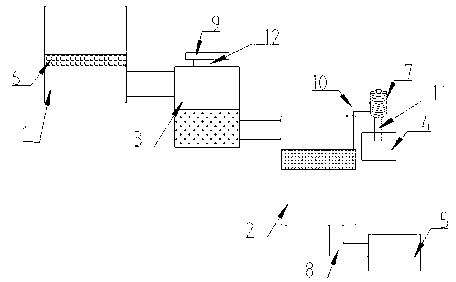

为实现上述发明目的，本实用新型是通过如下措施实现的：一种餐饮污水简易处理装置，包括过滤池和油水分离池，所述过滤池和所述油水分离池之间设置有粗粒化箱，所述油水分离池连接有储油池和储水池。
其中，所述粗粒化箱设置有投料口，所述投料口上方设置投料盖，所述粗粒化箱的上方设置有与所述过滤池连接的入水口，所述粗粒化箱的下方设置有与所述油水分离池连接的出水口，所述粗粒化箱内放置有W型或H型改性聚丙烯纤维等粗粒化材料。
其中，所述油水分离池的池壁是透明的。
其中，所述过滤池内设置有过滤筛网。
其中，所述油水分离池上方设置有吸油器，所述油水分离池下方设置有排水管，所述排水管连接储水池。
其中，所述吸油器的吸油管伸入所述油水分离池内，所述吸油器的排油管伸入所述储油池内。
餐饮污水进入所述过滤池中，过滤掉剩菜残渣等固体废物，然后经由所述粗粒化箱，在粗粒化材料的作用下，油脂小分子包裹粗粒化材料聚集成油珠，浮在所述油水分离池的水面上，达到油水分层，从而废油进入所述储油池，分离后的污水进入所述储水池，达到餐饮污水初步净化的效果。
本实用新型的有益效果为：该设备结构简单，使用方便，能够除掉餐饮污水内部的固体残留物，分离掉污水中的油脂，减少污水的污染程度，在一些难以实现精准净化的中小餐馆等可以使用，减轻对环境的污染。
