申请日2013.05.13
公开(公告)日2013.09.25
IPC分类号C02F9/10; C02F1/26; C07C315/06
摘要
本实用新型公开了一种芳烃β-羟乙基砜衍生物废水处理装置，包括芳烃β-羟乙基砜衍生物废水存贮设备，与之相连接的第一逆流萃取设备，蒸馏设备，冷却设备，过滤设备，酸化设备，第二逆流萃取设备等，第二逆流萃取设备的上部通过连接设备与分层设备相连接，分层设备通过连接设备与第二逆流萃取设备的下部相连接。本实用新型的优点在于能耗低，回收率高，工艺简单，大大降低了废水中有机物的含量，减少了废水进一步治理的难度。
权利要求书
1.一种芳烃β-羟乙基砜衍生物废水处理装置，其特征在于： 包括芳烃β-羟乙基砜衍生物废水存贮设备，第一逆流萃取设备， 蒸馏设备，冷却设备，过滤设备，酸化设备，第二逆流萃取设 备，以及分层设备;所述芳烃β-羟乙基砜衍生物废水存贮设备 通过连接设备与所述第一逆流萃取设备的上部相连接，所述第 一逆流萃取设备的顶部通过连接设备与所述蒸馏设备相连接， 所述蒸馏设备的底部通过连接设备与所述冷却设备相连接，所 述蒸馏设备的顶部与所述第一逆流萃取设备的下部相连接，所 述冷却设备通过连接设备与所述过滤设备相连接，所述第一逆 流萃取设备的底部通过连接设备与所述酸化设备相连接，所述 酸化设备通过连接设备与所述第二逆流萃取设备的上部相连 接，所述第二逆流萃取设备的上部通过连接设备与所述分层设 备相连接，所述分层设备通过连接设备与所述第二逆流萃取设 备的下部相连接。
2.按照权利要求1所述的芳烃β-羟乙基砜衍生物废水处理 装置，其特征在于：所述第一逆流萃取设备和所述第二逆流萃 取设备的理论级数均为3～8。
3.按照权利要求1所述的芳烃β-羟乙基砜衍生物废水处理 装置，其特征在于：所述蒸馏设备是常压蒸馏设备或减压蒸馏 设备，其温度为55～120℃。
4.按照权利要求1所述的芳烃β-羟乙基砜衍生物废水处理 装置，其特征在于：所述冷却设备的冷却温度为0～15℃。
5.按照权利要求1所述的芳烃β-羟乙基砜衍生物废水处理 装置，其特征在于：所述连接设备为管道。
说明书
一种芳烃β-羟乙基砜衍生物废水处理装置
技术领域
本实用新型涉及废水处理装置，特别涉及一种芳烃β-羟乙 基砜衍生物废水处理装置。
背景技术
芳烃β-羟乙基砜衍生物是一种重要的染料中间体，其中3- (β-羟乙基砜)硝基苯是制备3-(β-羟乙基砜)苯胺的中间体， 而3-(β-羟乙基砜)苯胺是制备C.I.活性蓝19以及3-(β-羟乙 基砜硫酸酯)苯胺的重要原料，3-(β-羟乙基砜硫酸酯)苯胺 是合成乙烯砜型活性染料的主要中间体，其应用广泛，市场上 呈现供不应求的局面。
目前生产芳烃β-羟乙基砜衍生物的方法是将芳烃亚磺酸衍 生物与环氧乙烷进行缩合后过滤，滤饼即为芳烃β-羟乙基砜衍 生物，滤液作为废水排放。然而，由于芳烃β-羟乙基砜衍生物 在水中有一定的溶解度，同时未反应的芳烃亚磺酸钠衍生物也 残留在滤液中，直接排放不仅造成了浪费而且增加了废水处理 的负担。
因此，提供一种能耗低、回收率高、工艺简单并且可大大 降低废水中有机物含量的芳烃β-羟乙基砜衍生物废水处理装置 就成为该技术领域急需解决的技术难题。
实用新型内容
本实用新型的目的是克服现有技术的不足，提供一种芳烃 β-羟乙基砜衍生物废水处理装置。
本实用新型的上述目的是通过以下技术方案达到的：
一种芳烃β-羟乙基砜衍生物废水处理装置，其特征在于： 包括芳烃β-羟乙基砜衍生物废水存贮设备，第一逆流萃取设备， 蒸馏设备，冷却设备，过滤设备，酸化设备，第二逆流萃取设 备，以及分层设备;所述芳烃β-羟乙基砜衍生物废水存贮设备 通过连接设备与第一逆流萃取设备的上部相连接，所述第一逆 流萃取设备的顶部通过连接设备与蒸馏设备相连接，所述蒸馏 设备的底部通过连接设备与冷却设备相连接，所述蒸馏设备的 顶部与第一逆流萃取设备的下部相连接，所述冷却设备通过连 接设备与过滤设备相连接，所述第一逆流萃取设备的底部通过 连接设备与酸化设备相连接，所述酸化设备通过连接设备与第 二逆流萃取设备的上部相连接，所述第二逆流萃取设备的上部 通过连接设备与分层设备相连接，所述分层设备通过连接设备 与所述第二逆流萃取设备的下部相连接。
一种优选技术方案，其特征在于：所述第一逆流萃取设备 和所述第二逆流萃取设备的理论级数均为3～8。
一种优选技术方案，其特征在于：所述蒸馏设备是常压蒸 馏设备或减压蒸馏设备，其温度为55～120℃。
一种优选技术方案，其特征在于：所述冷却设备的冷却温 度为0～15℃。
一种优选技术方案，其特征在于：所述连接设备为管道。
本实用新型的优点在于能耗低，回收率高，工艺简单，大 大降低了废水中有机物的含量，减少了废水进一步治理的难度。

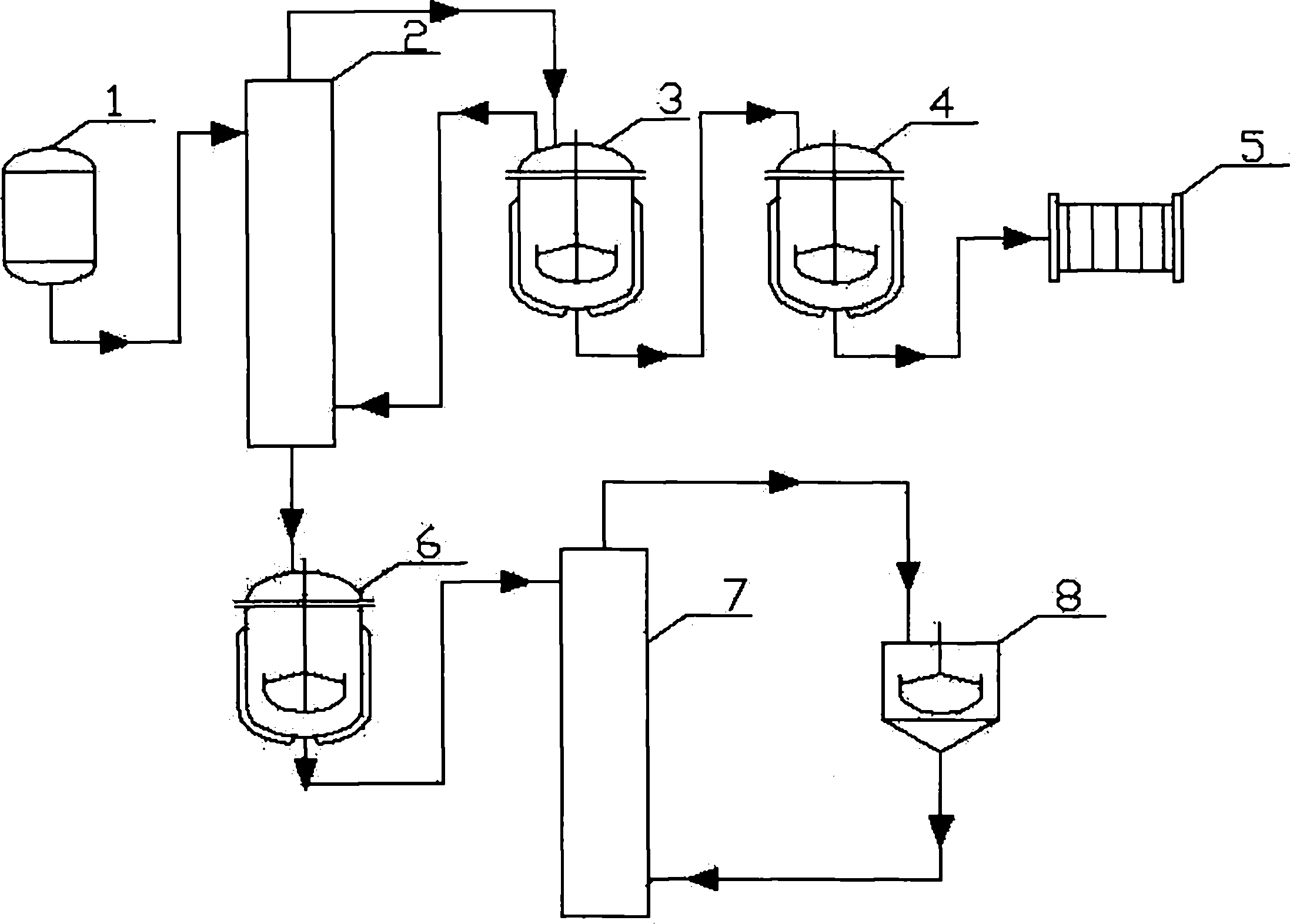

下面通过附图和具体实施方式对本实用新型做进一步说 明，但并不意味着对本实用新型保护范围的限制。
