申请日2013.05.13
公开(公告)日2013.09.25
IPC分类号C02F101/30; C02F1/26
摘要

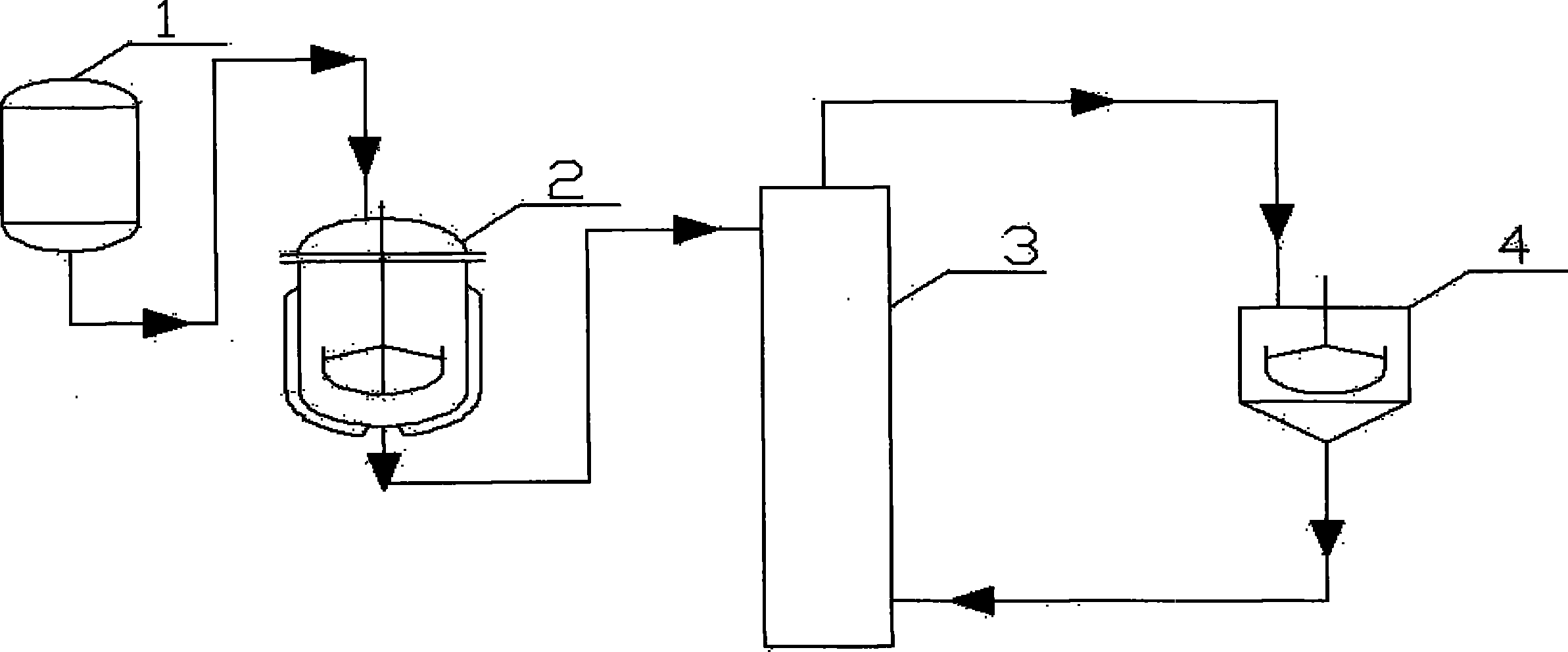

本实用新型公开了一种芳烃亚磺酸钠衍生物废水处理装置，包括芳烃亚磺酸钠衍生物废水存贮设备，酸化设备，逆流萃取设备，以及分层设备，芳烃亚磺酸钠衍生物废水存贮设备通过连接设备与酸化设备相连接，酸化设备与逆流萃取设备的上部相连接，逆流萃取设备的顶部与分层设备相连接，分层设备与逆流萃取设备的下部相连接。本实用新型能耗低，回收率高，工艺简单，降低芳烃亚磺酸钠衍生物废水中有机物的含量，减少芳烃亚磺酸钠衍生物废水进一步治理的难度。
权利要求书
1.一种芳烃亚磺酸钠衍生物废水处理装置，其特征在于： 包括芳烃亚磺酸钠衍生物废水存贮设备，酸化设备，逆流萃取 设备，以及分层设备，所述芳烃亚磺酸钠衍生物废水存贮设备 通过连接设备与所述逆流萃取设备的上部相连接，所述逆流萃 取设备的顶部通过连接设备与所述分层设备相连接，所述分层 设备的底部通过连接设备与所述逆流萃取设备的下部相连接。
2.按照权利要求1所述的芳烃亚磺酸钠衍生物废水处理装 置，其特征在于：所述逆流萃取设备的理论级数为3～8。
3.按照权利要求1所述的芳烃亚磺酸钠衍生物废水处理装 置，其特征在于：所述连接设备为管道。
说明书
一种芳烃亚磺酸钠衍生物废水处理装置
技术领域
本实用新型涉及废水处理装置，特别涉及一种芳烃亚磺酸钠 衍生物废水处理装置。
背景技术
芳烃亚磺酸钠衍生物是一种重要的染料中间体，其中3-硝基 苯亚磺酸钠是制备3-(β-羟乙基砜)苯胺的中间体，而3-(β- 羟乙基砜)苯胺是制备C.I.活性蓝19以及3-(β-羟乙基砜硫酸 酯)苯胺的重要原料，3-(β-羟乙基砜硫酸酯)苯胺是合成乙烯 砜型活性染料的主要中间体，其应用广泛，市场上呈现供不应求 的局面。
目前生产芳烃亚磺酸钠衍生物的方法是将芳烃磺酰氯衍生 物在亚硫酸钠水溶液中进行还原后过滤，滤饼即为芳烃亚磺酸钠 衍生物，滤液作为废水排放。然而，由于芳烃亚磺酸钠衍生物在 水中有一定的溶解度，直接排放不仅造成了浪费而且增加了废水 处理的负担。
因此，提供一种能耗低、回收率高、工艺简单并且可大大降 低废水中有机物含量的芳烃亚磺酸钠衍生物废水处理装置就成 为该技术领域急需解决的技术难题。
实用新型内容
本实用新型的目的是克服现有技术的不足，提供一种芳烃亚 磺酸钠衍生物废水处理装置。
本实用新型的上述目的是通过以下技术方案达到的：
一种芳烃亚磺酸钠衍生物废水处理装置，其特征在于：包括 芳烃亚磺酸钠衍生物废水存贮设备，酸化设备，逆流萃取设备， 以及分层设备，所述芳烃亚磺酸钠衍生物废水存贮设备通过连接 设备与所述逆流萃取设备的上部相连接，所述逆流萃取设备的顶 部通过连接设备与所述分层设备相连接，所述分层设备的底部通 过连接设备与所述逆流萃取设备的下部相连接。
一种优选技术方案，其特征在于：所述逆流萃取设备的理论 级数为3～8。
一种优选技术方案，其特征在于：所述连接设备为管道。
本实用新型的优点在于能耗低，回收率高，工艺简单，大大 降低了芳烃亚磺酸钠衍生物废水中有机物的含量，减少了芳烃亚 磺酸钠衍生物废水进一步治理的难度。
下面通过附图和具体实施方式对本实用新型做进一步说明， 但并不意味着对本实用新型保护范围的限制。
