申请日2013.09.13
公开(公告)日2014.03.26
IPC分类号C02F1/28
摘要
本实用新型涉及一种水处理装置，尤其涉及一种回收设备解析废水处理装置，包括PLC控制箱、达标废水排出口、连接在PLC控制箱上的水泵和冷水机组，所述水泵的出口端上连接有冷凝器，所述冷凝器的出口端上连接有吸附罐，所述吸附罐的出口端上连接有空气冷却器，所述水冷机组通过管道分别与冷凝器、吸附罐和空气冷却器连接，所述空气冷却器的出口端连接有回收设备储槽，所述PLC控制箱上还连接有蒸汽发射器，所述蒸汽发射器的出口端连接吸附罐，所述吸附罐通过管道连接达标废水排出口。本实用新型对回收设备解析废水进行达标排放处理的同时，还能对再生后的产物回收使用，降低了制造成本和废水处理成本，实现了较高的经济效益。
权利要求书
1.一种回收设备解析废水处理装置，包括PLC控制箱、达标废水排出口、连接在PLC控制箱上的水泵和冷水机组，其特征在于：所述水泵的出口端上连接有冷凝器，所述冷凝器的出口端上连接有吸附罐，所述吸附罐的出口端上连接有空气冷却器，所述冷水机组通过管道分别与冷凝器、吸附罐和空气冷却器连接，所述空气冷却器的出口端连接有回收设备储槽，所述PLC控制箱上还连接有蒸汽发射器，所述蒸汽发射器的出口端连接吸附罐，所述吸附罐通过管道连接达标废水排出口。
2.根据权利要求1所述的一种回收设备解析废水处理装置，其特征在于：所述PLC控制箱上还连接有真空泵，所述真空泵与吸附罐连通。
3.根据权利要求1所述的一种回收设备解析废水处理装置，其特征在于：所述吸附罐内壁分子筛过滤口，所述PLC控制箱控制连接吸附罐和空气冷却器。
说明书
一种回收设备解析废水处理装置
技术领域
本实用新型涉及一种水处理装置，尤其涉及一种回收设备解析废水处理装置。
背景技术
装饰纸印刷过程中会排出浓度较高的废气，在对印刷车间废气回收过程中，回收设备会产生大量解析废水。目前，一般的废水处理装置虽然能够一定程度上降低废水浓度，但是处理步骤繁琐，效果不够好，而且对再生后的产物回收使用率低，从而废水处理成本高。
实用新型内容
本实用新型为了解决上述现有技术存在的缺陷和不足，提供了一种对回收设备解析废水进行达标排放处理的同时，还能对再生后的产物回收使用，制造成本和废水处理成本低的回收设备解析废水处理装置。

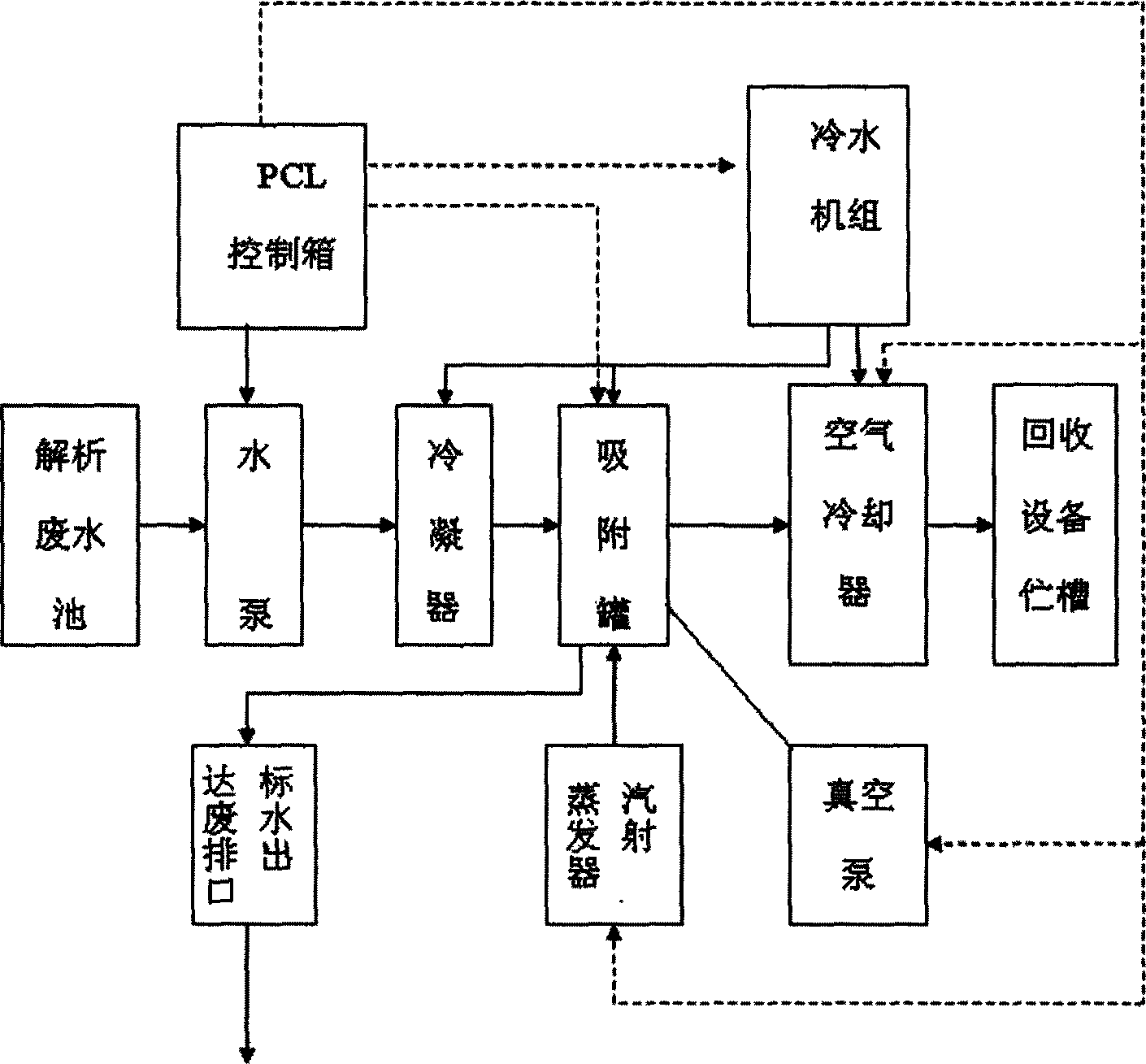

本实用新型的技术方案：一种回收设备解析废水处理装置，包括PLC控制箱、达标废水排出口、连接在PLC控制箱上的水泵和冷水机组，所述水泵的出口端上连接有冷凝器，所述冷凝器的出口端上连接有吸附罐，所述吸附罐的出口端上连接有空气冷却器，所述冷水机组通过管道分别与冷凝器、吸附罐和空气冷却器连接，所述空气冷却器的出口端连接有回收设备储槽，所述PLC控制箱上还连接有蒸汽发射器，所述蒸汽发射器的出口端连接吸附罐，所述吸附罐通过管道连接达标废水排出口。
优选地，所述PLC控制箱上还连接有真空泵，所述真空泵与吸附罐连通。
优选地，所述吸附罐内壁分子筛过滤口，所述PLC控制箱控制连接吸附罐和空气冷却器。
本实用新型中PLC控制箱通过功率驱动器与水泵、冷水机组的电机、真空泵、吸附罐中的吸附装置、空气冷却器连接，从而实现PLC控制水泵、冷水机组的电机、真空泵、吸附罐中的吸附装置、空气冷却器工作。
本实用新型的工作原理：
吸附除杂质过程：PLC控制水泵从将待处理废水从解析废水池中泵出后通过管道流道冷凝器中冷却再通过管道流入吸附罐内，吸附罐内的吸附装置在PLC的控制下工作，将含有COD等有机成分的杂质通过分子筛过滤口吸附到吸附罐内壁上，达标废水通过管道从达标废水出口流出;
回收再生过程：PLC控制蒸汽发射器向留下杂质的吸附罐内输入蒸汽加热，在此过程中，PLC还控制真空泵将吸附罐内抽成真空，加快蒸汽加热过程，从而提高回收效率，吸附罐内的杂质加热脱落后形成再生溶剂通过管道流入空气冷却器冷却后再通过管道流入回收装置储槽内。
本实用新型中冷水机组向冷凝器、吸附罐和空气冷却器都会提供冷却水。
本实用新型中分子筛过滤有机分子的工作原理，对废水中的有机 成分进行有效过滤，一次性大幅度地降低水中的COD含量，将原有废水的COD含量2万多降至200以内，达到排放标准。
本实用新型对回收设备解析废水进行达标排放处理的同时，还能对再生后的产物回收使用，降低了制造成本和废水处理成本，实现了较高的经济效益。
