申请日2013.05.14
公开(公告)日2013.10.23
IPC分类号C02F1/30
摘要
本实用新型公开了一种二氧化钛膜水处理装置，包括一个有机玻璃筒，在所述有机玻璃筒底部设有进水口，另一侧上部设有出水口，在所述有机玻璃筒内设置有光导纤维装置和二氧化钛膜载体，在所述有机玻璃筒的上端面设有聚光装置，其中在所述光导纤维装置与所述聚光装置之间连接有光导纤维连接装置，所述光导纤维装置为螺旋状光导纤维束，所述光导纤维连接装置为直线形光导纤维束。本实用新型的二氧化钛膜水处理装置结构简单，操作维护方便;能够快速有效地降解水中污染物，达到消毒、脱色、甚至矿化的目的，并且是利用太阳光进行水处理，节能环保。
权利要求书
1.一种二氧化钛膜水处理装置，包括一个有机玻璃筒，在所述有机玻璃筒底 部设有进水口，另一侧上部设有出水口，在所述有机玻璃筒内设置有光导纤维装 置和二氧化钛膜载体，在所述有机玻璃筒的上端面设有聚光装置，其特征在于：
在所述光导纤维装置与所述聚光装置之间连接有光导纤维连接装置;
所述光导纤维装置为螺旋状光导纤维束;
所述光导纤维连接装置为直线形光导纤维束。
2.根据权利要求1所述的二氧化钛膜水处理装置，其特征在于：所述二氧化 钛膜载体为陶瓷结构，数量为2至6个。
3.根据权利要求1所述的二氧化钛膜水处理装置，其特征在于：所述聚光装 置为凸透镜。
说明书
一种二氧化钛膜水处理装置
技术领域
本实用新型涉及水处理领域，具体地说涉及一种二氧化钛膜水处理装置。
背景技术
近年来半导体光催化高级氧化技术作为废水处理技术已经得到较快发展。在 紫外光或太阳光的照射下，半导体光催化剂产生空穴，空穴和水分子相互作用产 生强氧化性羟基自由基，可以有效氧化水中的各类有机物。
半导体光催化剂多为n型半导体材料，其中二氧化钛因其活性高、稳定性好、 对人体无害而成为最受重视的光催化剂。
实用新型内容
本实用新型的目的在于提供一种结构简单、造价低、节能环保的二氧化 钛膜水处理装置。其主要技术方案如下：

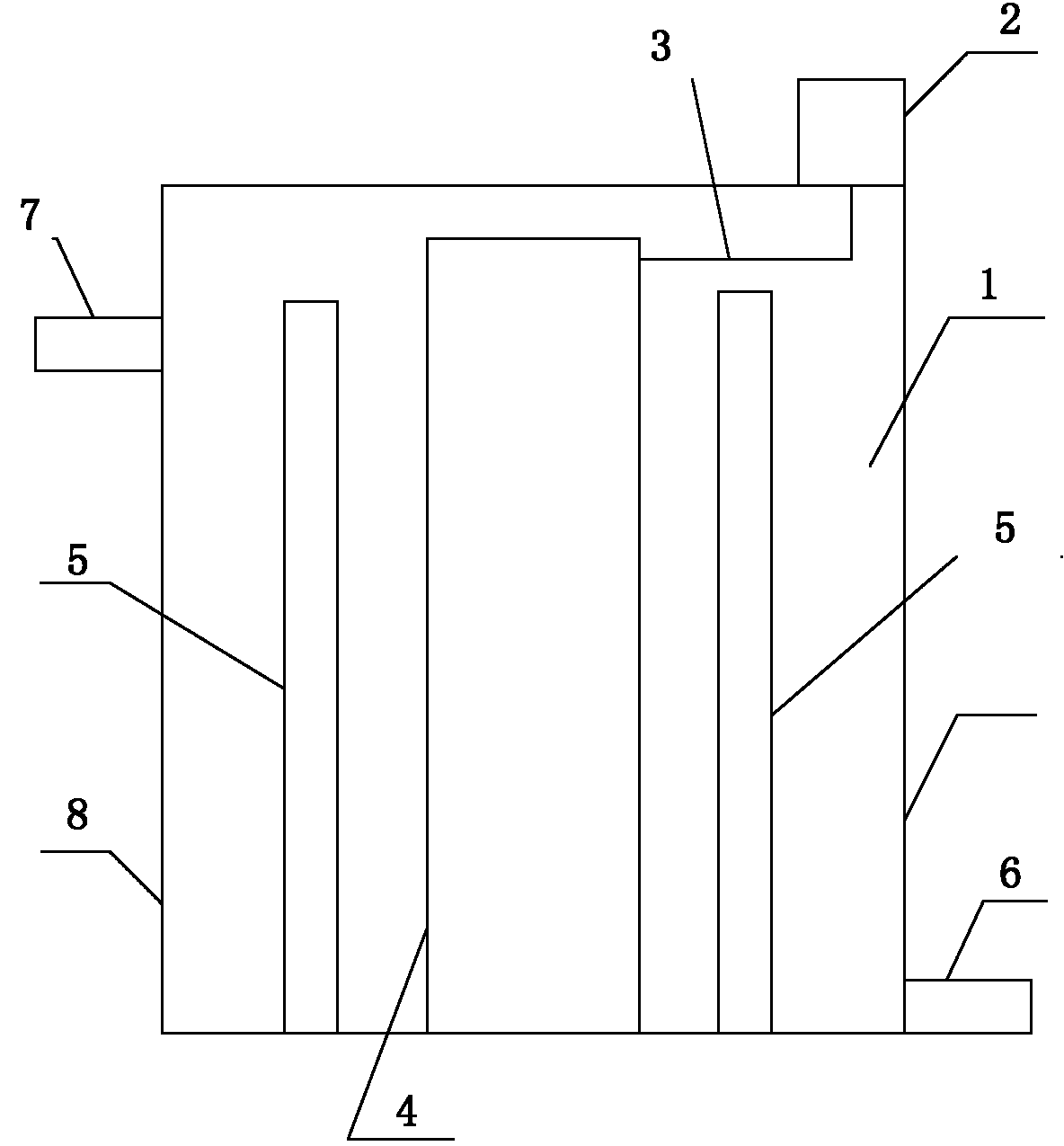

一种二氧化钛膜水处理装置，包括一个有机玻璃筒，在所述有机玻璃筒底 部设有进水口，另一侧上部设有出水口，在所述有机玻璃筒内设置有光导纤维 装置和二氧化钛膜载体，在所述有机玻璃筒的上端面设有聚光装置。其特征为：
在所述光导纤维装置与所述聚光装置之间连接有光导纤维连接装置;
所述光导纤维装置为螺旋状光导纤维束;
所述光导纤维连接装置为直线形光导纤维束。
优选的，所述二氧化钛膜载体为陶瓷结构，数量为2至6个。
优选的，所述聚光装置为凸透镜。
本实用新型的二氧化钛膜水处理装置的有益效果在于：结构简单，操作维 护方便;能够快速有效地降解水中污染物，达到消毒、脱色、甚至矿化的目 的;利用太阳光进行水处理，节能环保。
