申请日2013.05.14
公开(公告)日2013.10.16
IPC分类号E03C1/12
摘要
本实用新型公开了利用废水冲厕的节水系统，包括水箱和水泵，上水箱、中水箱、下水箱依次沿竖直方向固定设置，三个水箱上部均开有进水口，三个水箱下部均开有第一出水口，下水箱的进水口与水管连接，上水箱的第一出水口与水管连接，三个水箱均装有水位测量装置和漏电保护器，在下水箱和中水箱之间装有第一水泵，在上水箱与中水箱之间装有第二水泵，两个水泵上均装有可编程控制器，下水箱的第一出水口、第一水泵、中水箱的进水口依次通过水管连接，中水箱的第一出水口、第二水泵和上水箱的进水口依次通过水管连接。本实用新型可重复利用废水冲厕，提高生活用水的重复利用率，节约生活用水。
权利要求书
1.一种利用废水冲厕的节水系统，包括水箱和水泵，其特征在于：上水箱(3)、中水箱(2)、下水箱(1)依次沿竖直方向固定设置，三个水箱上部均开有进水口(9)，三个水箱下部均开有第一出水口(10)，下水箱(1)的进水口(9)与水管(23)连接，上水箱(3)的第一出水口(10)与水管(23)连接，三个水箱均装有水位测量装置和漏电保护器(26)，在下水箱(1)和中水箱(2)之间装有第一水泵(4)，在上水箱(3)与中水箱(2)之间装有第二水泵(5)，两个水泵均装有可编程控制器(6)，下水箱(1)的第一出水口(10)、第一水泵(4)、中水箱(2)的进水口(9)依次通过水管(23)连接，中水箱(2)的第一出水口(10)、第二水泵(5)和上水箱(3)的进水口(9)依次通过水管(23)连接。
2.根据权利要求1所述的利用废水冲厕的节水系统，其特征是：所述水位测量装置连接电子显示器(11)。
3.根据权利要求1或2所述的利用废水冲厕的节水系统，其特征是：所述水位测量装置包括支架(12)和横杆(13)，每一横杆(13)一端固接水箱且其另一端固装拉杆式传感器(14)。
4.根据权利要求1或2所述的利用废水冲厕的节水系统，其特征是：所述水位测量装置为固装在每个水箱上部的水位测量器(7)。
5.根据权利要求1所述的利用废水冲厕的节水系统，其特征是：还包括一个洗浴槽(15)，洗浴槽(15)由一块底板(16)和四周侧板(17)以半封闭状态构成，底板(16)下方设置有加强筋(18)，在侧板(17)高于或等于底板(16)的部位设有第二出水口(25)，第二出水口(25)通过水管(23)连接下水箱(1)的进水口(9)且高于下水箱(1)的进水口(9)。
6.根据权利要求5所述的利用废水冲厕的节水系统，其特征是：在洗浴槽(15)的底板(16)顶面上设有折叠椅(19)、铰链(20)和卡槽(21)，折叠椅(19)一侧具有的支撑腿通过铰链(20)铰接在底板(16)顶面上，折叠椅(19)另一侧具有的支撑腿底端置于卡槽(21)内并被卡槽(21)卡住而固定。
说明书
利用废水冲厕的节水系统
技术领域
本实用新型涉及废水循环再利用技术，属于冲厕装置结构的改进，特别是利用废水冲厕的节水系统。
背景技术
当前，通用的传统冲厕方式则是直接用马桶自带的水箱所存自来水冲洗便盆，这样，自来水的重复利用率低，此外，况且，洗澡水、洗涤水等生活用水也因未被重复利用于冲厕等而直接流入下水道，这致使生活用水的重复利用率非常低，造成大量宝贵水资源的浪费。
实用新型内容
本实用新型的目的在于提供一种利用废水冲厕的节水系统，可重复利用废水冲厕，提高生活用水的重复利用率，节约生活用水。

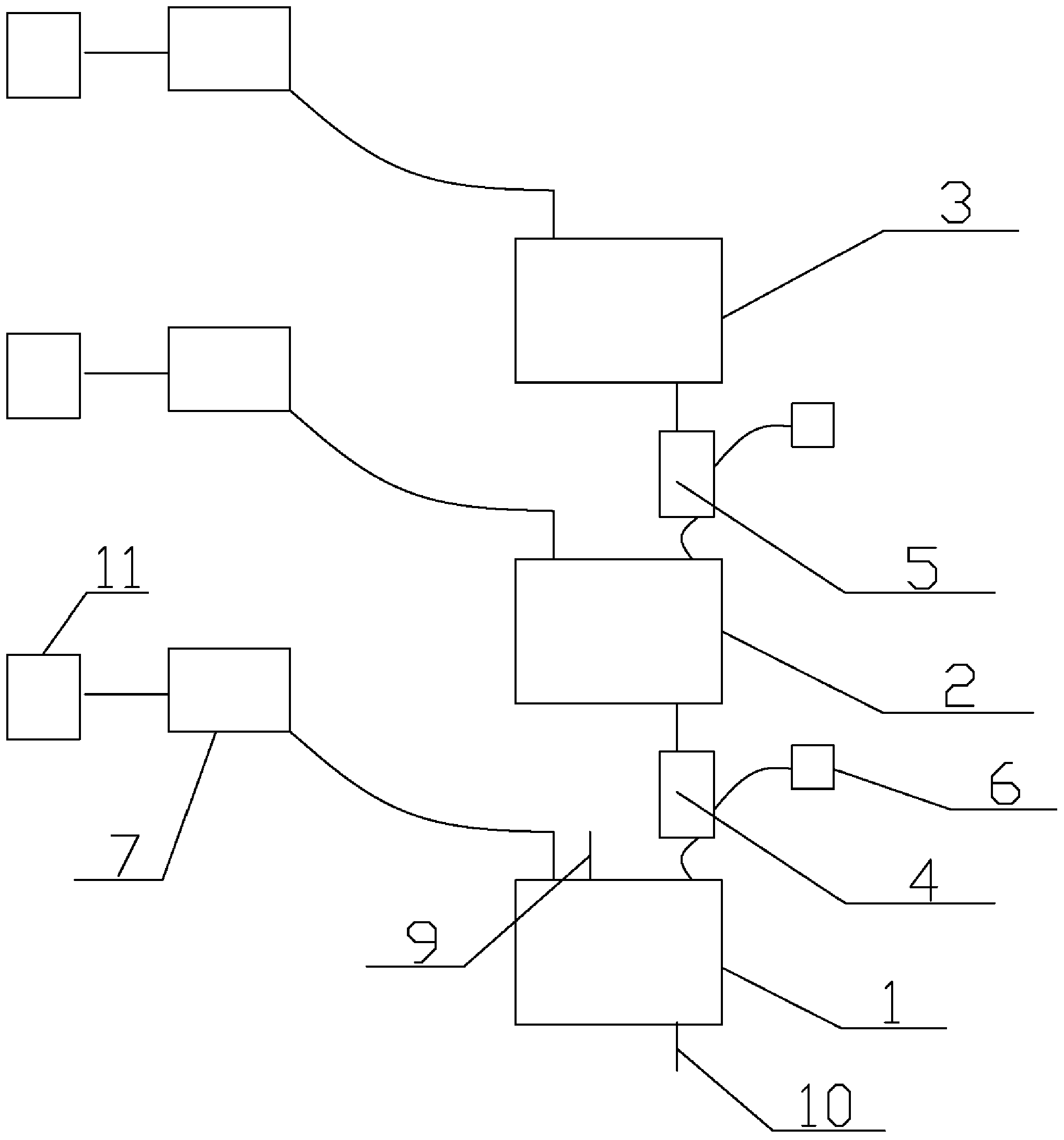

本实用新型的目的是这样实现的：一种利用废水冲厕的节水系统，包括水箱和水泵，上水箱、中水箱、下水箱依次沿竖直方向固定设置，三个水箱上部均开有进水口，三个水箱下部均开有第一出水口，下水箱的进水口与水管连接，上水箱的第一出水口与水管连接，三个水箱均装有水位测量装置和漏电保护器，在下水箱和中水箱之间装有第一水泵，在上水箱与中水箱之间装有第二水泵，两个水泵均装有可编程控制器，下水箱的第一出水口、第一水泵、中水箱的进水口依次通过水管连接，中水箱的第一出水口、第二水泵和上水箱的进水口依次通过水管连接。
根据本实用新型的总体结构得知，本实用新型取得的有益技术效果是：本实用新型可重复利用废水冲厕，实现生活用水的二次利用，将洗澡水、洗脸水、洗涤水等用来冲马桶，提高生活用水的重复利用率，节约宝贵的水资源。
