申请日2013.09.13
公开(公告)日2014.02.26
IPC分类号C02F9/14
摘要

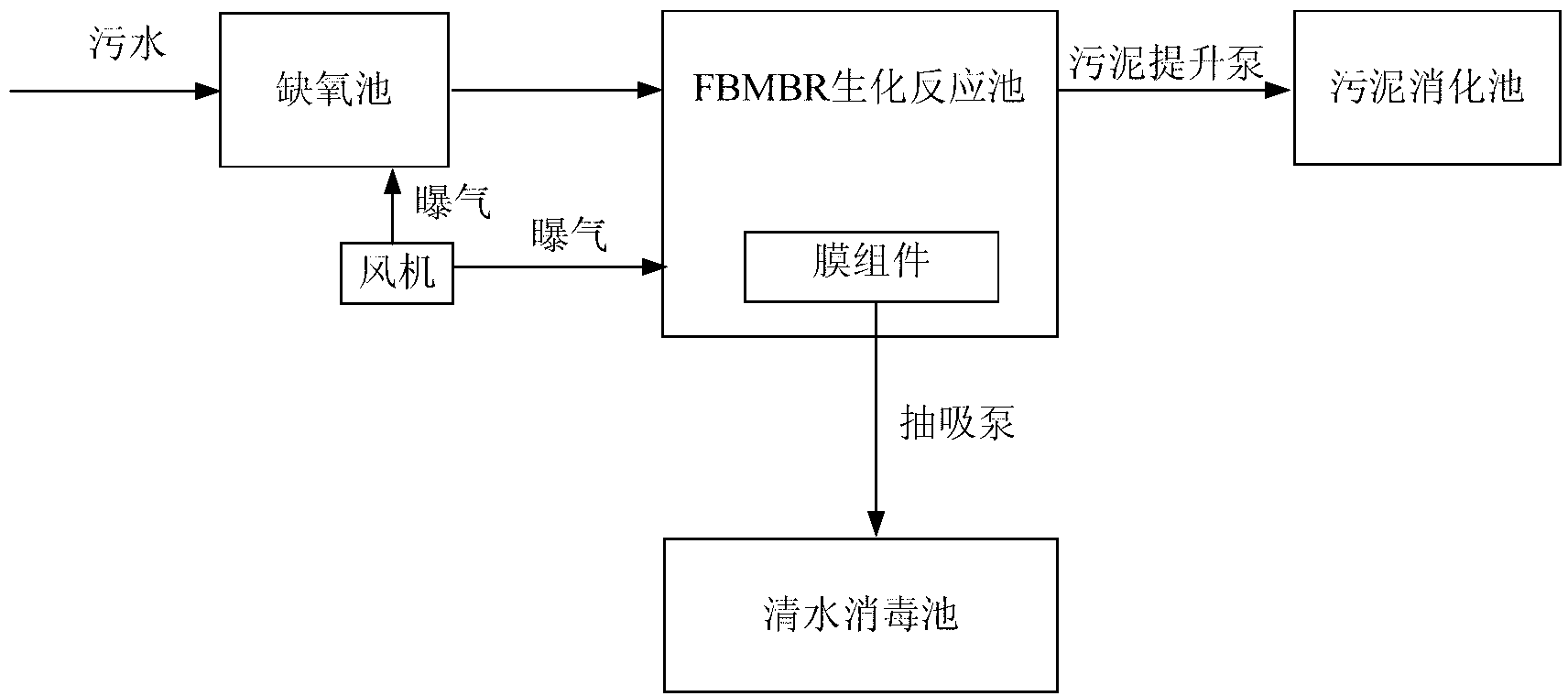

本实用新型提供了一种FBMBR中水处理装置，包括顺序连接的缺氧池、FBMBR(流化床膜生物反应器)生化反应池、清水消毒池，所述FBMBR生化反应池连接有污泥消化池，还包括抽吸泵。所述缺氧池通过自流将处理后的污水送至生化反应池，经生化反应池处理后的水通过膜组件经抽吸泵泵入清水消毒池消毒处理。本实用新型可广泛应用于中水处理和再生水处理领域。
权利要求书
1.一种FBMBR中水处理装置，其特征在于：包括顺序连接的缺 氧池、FBMBR生化反应池、清水消毒池，还包括用于对缺氧池和FBMBR 生化反应池曝气的曝气装置，所述FBMBR生化反应池连接有污泥消化 池，FBMBR生化反应池与清水消毒池之间设有抽吸泵(1)，缺氧池处 理后的污水自流进入FBMBR生化反应池，经FBMBR生化反应池处理后 的污水通过抽吸泵送至清水消毒池。
2.根据权利要求1所述的一种FBMBR中水处理装置，其特征在 于：所述曝气装置包括风机，和设置在缺氧池和FBMBR生化反应池池 底的曝气管道(2)。
3.根据权利要求1所述的一种FBMBR中水处理装置，其特征在 于：所述FBMBR生化反应池内设置有生物流化载体(3)，该生物流化 载体由网状球形壳体和内置载体两部分组成，壳体为高分子聚合物注 塑而成，球面呈网格状开孔，内置载体由聚氨酯通过化学改性而成。
4.根据权利要求1所述的一种FBMBR中水处理装置，其特征在 于：所述FBMBR生化反应池内设置有用于将池内的污泥提升到污泥消 化池内的污泥提升泵(4)。
5.根据权利要求1所述的一种FBMBR中水处理装置，其特征在 于：所述FBMBR生化反应池内设置有FBMBR膜组件，所述FBMBR膜组 件包括支架(5)、平板膜(6)、封板(7)、抽吸水管道(8)，所述平板膜 (6)通过膜片定位孔板固定于支架(5)上，所述封板(7)设置在框架四 周以形成一封闭的过滤腔，所述抽吸水管道(8)全部沿支架(5)设置， 且抽吸水管道(8)与抽吸泵(1)连接。
6.根据权利要求5所述的一种FBMBR中水处理装置，其特征在 于：所述FBMBR生化反应池池底的曝气管道包括设置在池底周边的周 边曝气管道(9)和设置在FBMBR膜组件下方的膜片曝气管道(10)，周 边曝气管道(9)和膜片曝气管道(10)与均风机联通。
7.根据权利要求1所述的一种FBMBR中水处理装置，其特征在 于：污泥通过污泥管(11)进入污泥消化池，污泥消化池底部设置集泥 斗，污泥消化池上部设堰水槽(12)以利于上清液回流至FBMBR生化反 应池，底部开有排泥口(13)。
8.根据权利要求1所述的一种FBMBR中水处理装置，其特征在 于：所述清水消毒池上部设置有防蚊蝇通风器(14)和溢流排水口 (15)。
9.根据权利要求1所述的一种FBMBR中水处理装置，其特征在 于：缺氧池一侧设置有进水口(16)，另一侧上部设置有堰水槽(17) 和出水口(18)。
10.根据权利要求1所述的一种FBMBR中水处理装置，其特征在 于：FBMBR生化反应池上部开有溢流口(19)，下部一侧开排空口(20)。
说明书
一种FBMBR中水处理装置
技术领域
本实用新型涉及中水处理技术领域，提供了一种FBMBR((流化床 膜生物反应器))中水处理装置。
背景技术
世界范围内的淡水资源是有限的，并且受到污染的威胁。随着世 界人口的不断增长和工农业的飞速发展，用水量和排水量都在逐年增 加，而有限的地表水和地下水资源又被不断污染，加上地区性的水资 源分布不均和周期性干旱，导致淡水资源日益短缺，水资源的供需矛 盾愈来愈尖锐，已经成为影响社会安定和制约经济发展的因素。
随着我国国民经济的快速发展和人民生活水平的不断提高，城市 需水量日益增加，我国的多数大中城市供水量严重不足，为解决日益 严峻的水荒问题，只有开展污水资源化工作，将排出的污水经特定设 备处理后作为水资源来重复使用。
实用新型内容
本实用新型的目的是提供一种FBMBR中水处理装置，延长了膜的 使用寿命，降低了运行成本,处理过程基本无污泥产生，对周围环境 无影响。
本实用新型的技术方案是：一种FBMBR中水处理装置，其特征在 于：包括顺序连接的缺氧池、FBMBR生化反应池、清水消毒池，还包 括用于对缺氧池和FBMBR生化反应池曝气的曝气装置，所述FBMBR生 化反应池连接污泥消化池，FBMBR生化反应池与清水消毒池之间设有 抽吸泵，缺氧池处理后的污水自流进入FBMBR生化反应池，经FBMBR 生化反应池处理后的污水通过抽吸泵送至清水消毒池。
上述方案中，所述FBMBR生化反应池内设置有生物流化载体，该 生物流化载体由网状球形壳体和内置载体两部分组成，壳体为高分子 聚合物注塑而成，球面呈网格状开孔，内置载体由聚氨酯通过化学改 性而成。
上述方案中，所述曝气装置包括风机，和设置在缺氧池和FBMBR 生化反应池池底的曝气管道。
上述方案中，所述FBMBR生化反应池内设置有用于将池内的污泥 提升到污泥消化池内的污泥提升泵。
上述方案中，所述FBMBR生化反应池内设置有FBMBR膜组件，所 述FBMBR膜组件包括平板膜、支架、封板、抽吸水管道，所述平板膜 通过膜片定位孔板固定于支架上，所述封板设置在框架四周以形成一 封闭的过滤腔，所述抽吸水管道全部沿支架设置，且抽吸水管道与抽 吸泵连接。
上述方案中，所述FBMBR生化反应池池底的曝气管道包括设置在 池底周边的周边曝气管道和设置在FBMBR膜组件下方的曝气管道，周 边曝气管道和膜片曝气管道与风机联通。
上述方案中，污泥消化池底部设置集泥斗，便于污泥收集，上部 设堰水槽以利于上清液回流至FBMBR生化反应池，底部开有排泥口。
上述方案中，所述清水消毒池上部设置有溢流排水口、防蚊蝇通 风器。
上述方案中，缺氧池一侧设置有进水口，另一侧上部设置有堰水 槽和出水口。
上述方案中，FBMBR生化反应池上部开有溢流口，下部一侧开排 空口。
本实用新型具有以下有益效果：
一、本实用新型FBMBR生化反应池的曝气管路分为两路，一路对 周边活性污泥进行曝气，另一路对膜组件的膜片进行曝气。通过对 FBMBR膜组件的膜片曝气产生的冲刷力使膜片相互摩擦，这样可以抖 落附着在膜孔表面的污泥，使膜通量大大提高，延长了膜的使用寿命， 从而降低了运行成本。
二、本实用新型集污水处理和净水工艺流程于同一装置，可浅埋 于地下，也可放置在地表;处理过程基本无污泥产生，对周围环境无 影响，运行效果好、可靠性高、出水水质稳定、运行费用较少。
