申请日2013.09.13
公开(公告)日2014.03.12
IPC分类号C02F1/52
摘要
本实用新型公开了一种干法除尘废水处理装置，包括废水净化管道以及与废水净化管道出口相接的供水管道，废水净化管道上设置有磁旋澄清器，该磁旋澄清器一端与废水的接入管连接，另一端与设置在磁旋澄清器出口管道上的热水池的进口管道连接。该装置的优势在于该装置不仅能够有效的处理废水，使废水得到改善，而且不需要借助旁滤供水泵，使得该装置的占地面积小。
权利要求书

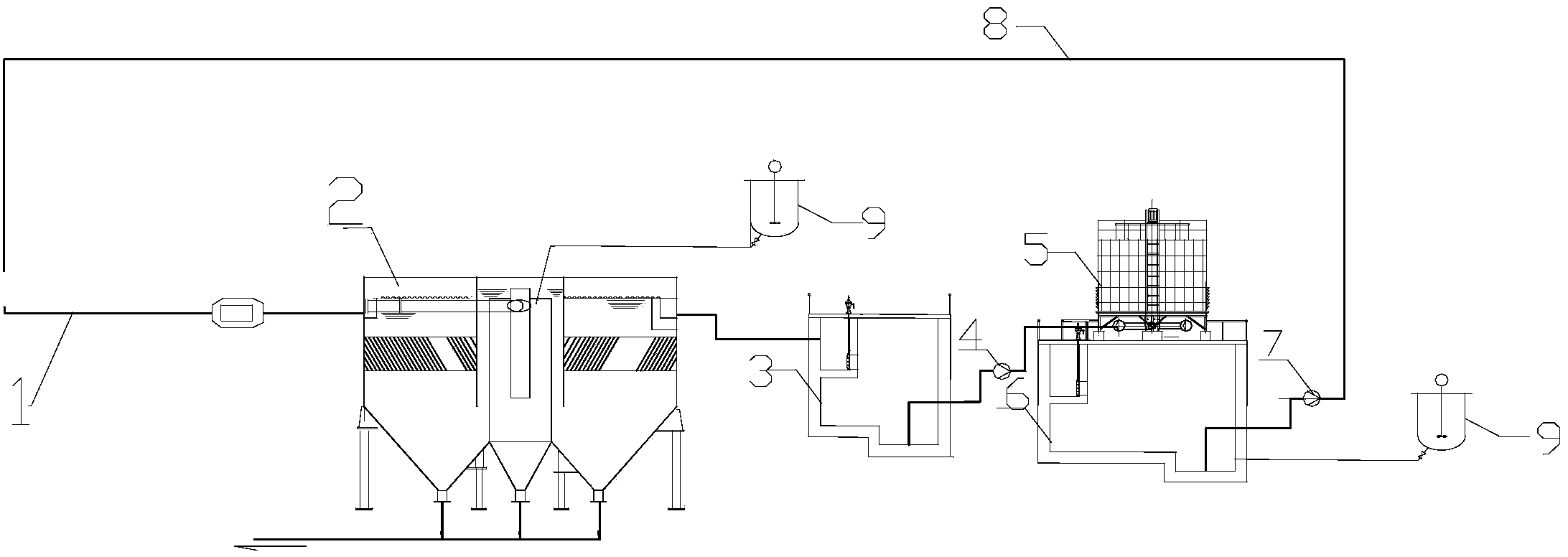

1.一种干法除尘废水处理装置，包括废水净化管道(1)以及与废水净 化管道(1)出口相接的供水管道(8)，其特征在于，废水净化管道(1) 上设置有磁旋澄清器(2)，该磁旋澄清器(2)一端与废水净化管道(1) 的入口连接，另一端与设置在磁旋澄清器(2)出口管道上的热水池(3)的 进口管道连接;所述供水管道(8)上设置冷却供水泵(7)。
2.根据权利要求1所述的干法除尘废水处理装置，其特征在于，所述 的磁旋澄清器(2)包括对流入的废水做磁处理的永磁絮凝器(24)以及因 受离心力、重力影响能将受磁处理之后形成絮状的较大颗粒下沉的旋流澄清 器。
3.根据权利要求1所述的干法除尘废水处理装置，其特征在于，所述 热水池(3)的另一端出口管道上设置有可以抬高水位的热提升泵(4)，热 提升泵(4)之后的管道上设置冷却塔(5)，冷却塔(5)下端设置冷水池 (6)，冷水池(6)连接供水管道(8)。
4.根据权利要求1或3所述的干法除尘废水处理装置，其特征在于， 所述磁旋澄清器(2)以及冷水池(6)连接设置絮凝剂加药装置(9)。
5.根据权利要求2所述的干法除尘废水处理装置，其特征在于，所述 的旋流澄清器包括设置在整个磁旋流澄清器(2)中央部分的旋流反应沉淀 装置(21)以及分布在旋流反应沉淀装置(21)两边的两个澄清装置(22)。
6.根据权利要求5所述的干法除尘废水处理装置，其特征在于，所述 旋流反应沉淀装置(21)和澄清装置(22)的下端设置有锥形的污泥斗(23)。
7.根据权利要求6所述的干法除尘废水处理装置，其特征在于，污泥 斗(23)的下端设置排泥口。
8.根据权利要求5所述的干法除尘废水处理装置，其特征在于，在澄 清装置(22)内部设置斜板装置(25)。
说明书
一种干法除尘废水处理装置
技术领域
本实用新型涉及一种除尘废水处理的领域，尤其涉及一种干法除尘废水 处理的装置。
背景技术
目前，电炉、转炉等设备干法除尘技术已被广泛应用在钢铁行业，干法 除尘技术与湿法除尘相比，不仅节水而且节电。
干法除尘技术，即是指在蒸发冷却塔的粗除尘和静电除尘器的干法除 尘，其主要用水为蒸发冷却器喷淋水雾化蒸发冷却用水以及煤气冷却器喷淋 用水及风机、设备冷却用水。蒸发冷却器喷淋水雾化蒸发冷却后，水量损失， 煤气冷却器喷淋用水由于冷却水与烟气直接接触，在冷却烟气的同时水中被 带入大量的粉尘，根据煤气冷却器外排水悬浮物含量约为100mg/L，水温为 45～60℃，这些杂质极易粘合，会形成有较大粘性的油泥，这些油泥很容易 粘附在管道、用水设备及水处理设备上，而给设备生产带来很大危害。如粘 附在管道上，将会缩小管道直径，降低供水流量或增大管道阻力，从而引起 管道腐蚀;粘附在冷却设备喷嘴上，容易堵塞喷嘴，造成喷水不均因而冷却 不均，降低了设备的冷却效率。
现有的干法除尘水处理装置有两种，其中一种为：煤气冷却器等设备出 水管道自流回到热水池经热水泵加压送至冷却塔降温后返回到冷水池经冷 水泵加压后供到设备循环使用，其中在冷水池中加药;另一种为煤气冷却器 等设备出水管道自流回到热水池经热水泵加压送至冷却塔降温后返回到冷 水池经冷水泵加压后供到设备循环使用，其一在冷水池中加药，其二在冷 水池增加旁滤供水泵及高速过滤器。
但是这两种装置都有各自的弊端，其中第一种处理装置，循环水只得到 冷却作用，水质得不到改善，只会越来越恶劣;第二种处理装置，水质可 得到改善，虽然该技术也可满足工艺用水要求，但需增加旁滤供水泵，高 速过滤器其缺点是占地面积大、易跑料、投资大、操作繁琐、运行费用高、 环境差及处理效率较低。
因此，迫切需要一种占地面积小、操作简单且处理效率高的干法除尘废 水处理装置来解决以上问题。
发明内容
为了解决以上问题，本实用新型提供一种干法除尘废水处理装置，其优 势在于该装置不仅能够有效的处理废水，使废水得到改善，而且不需要借助 旁滤供水泵，使得该装置的占地面积小。
为了达到以上目的，本实用新型提供了一种干法除尘废水处理装置，包 括废水净化管道以及与废水净化管道出口相接的供水管道，废水净化管道上 设置有磁旋澄清器，该磁旋澄清器一端与废水净化管道的入口连接，另一端 与设置在磁旋澄清器出口管道上的热水池的进口管道连接;所述供水管道上 设置冷却供水泵。
作为本实用新型的进一步优化，所述的磁旋澄清器包括对流入的废水做 磁处理的永磁絮凝器以及因受离心力、重力影响能将受磁处理之后形成絮状 的较大颗粒下沉的旋流澄清器。
作为本实用新型的进一步优化，所述热水池的另一端出口管道上设置有 可以抬高水位的热提升泵，热提升泵之后的管道上设置冷却塔，冷却塔下端 设置冷水池，冷水池连接供水管道。
作为本实用新型的进一步优化，所述磁旋澄清器以及冷水池连接设置絮 凝剂加药装置。
作为本实用新型的进一步优化，所述的旋流澄清器包括设置在整个磁旋 流澄清器中央部分的旋流反应沉淀装置以及分布在旋流反应沉淀装置两边 的两个澄清装置。
作为本实用新型的进一步优化，所述旋流反应沉淀装置和澄清装置的下 端设置有锥形的污泥斗。
作为本实用新型的进一步优化，污泥斗的下端设置排泥口。
作为本实用新型的进一步优化，在澄清装置内部设置斜板装置。
本实用新型的优势主要主要体现在以下两点：
(1)增加了永磁絮凝器以及旋流澄清器，使得废水得到更好的净化处 理;
(2)无需另设其他设备，节约了占地面积，减少了投资成本。
