申请日2013.08.13
公开(公告)日2014.01.15
IPC分类号C02F9/14
摘要
本实用新型提供了一种悬挂链曝气污水处理系统，包括预处理单元、生物处理单元、及连接所述生物处理单元的出水单元，所述生物处理单元包括厌氧池及A/O生化池，所述A/O生化池内设有漂浮于池面的通气链、悬挂于所述通气链上的若干浮动式曝气头;所述通气链内设有与所述曝气头连接的通气管;所述浮动式曝气头的顶部与所述通气链连接，底部置于A/O生化池内。与现有技术相比，本实用新型由于采用波浪式氧化系统，使水中形成多级A/O工艺，可实现多级脱氮，改善水处理效果，且土建方式灵活，因地制宜，成本更低。
权利要求书
1.一种悬挂链曝气污水处理系统，包括预处理单元、生物处理单元、及连接所述生物处理单元的出水单元，其特征在于：所述生物处理单元包括厌氧池及A/O生化池，所述A/O生化池内设有漂浮于池面的通气链、悬挂于所述通气链上的若干浮动式曝气头;所述通气链内设有与所述曝气头连接的通气管;所述浮动式曝气头的顶部与所述通气链连接，底部置于A/O生化池内。
2.根据权利要求1所述的悬挂链曝气污水处理系统，其特征在于：所述曝气头的两侧分别形成好氧区和缺氧区，所述浮动式曝气头在通气管通气时由好氧区向缺氧区移动。
3.根据权利要求2所述的悬挂链曝气污水处理系统，其特征在于：所述出水单元包括位于所述A/O生化池一侧的沉淀池及稳定池。
4.根据权利要求3所述的悬挂链曝气污水处理系统，其特征在于：所述厌氧池通过管道与所述出水单元的沉淀池连接，用于接收来自沉淀池排出的回流污泥。
5.根据权利要求4所述的悬挂链曝气污水处理系统，其特征在于：所述悬挂链曝气污水处理系统还包括一连接所述沉淀池的污泥浓缩池。
说明书
悬挂链曝气污水处理系统
技术领域
本实用新型涉及污水处理技术，尤其涉及一种悬挂链曝气污水处理系统。
背景技术
悬挂链曝气工艺即百乐克( BIOLAK)工艺，是一种具有脱氮除磷功能的多级活性污泥污水处理技术。百乐克BIOLAK，顾名思义，BIO-LAKE是“生化湖”的意思，即湖体内采用生物方法处理污水、废水的工艺，它是由最初采用天然土池做反应池而发展起来的污水处理系统。自1972年以来，经多年研究形成了采用土池结构，利用浮在水面的移动式曝气链、底部挂有微孔曝气头的一种具有一定特色的活性污泥处理系统，因而被广泛应用于各种污水处理领域。但随着科技的进步及社会环保意识的增强，使得环保标准也逐步提高，这对污水处理也提出了更高的技术要求，而现有的处理工艺在整个污水处理池的设计上尚有不足，使得土地的利用率、维修的便捷性、以及污水的处理效果上都有待改进。鉴于此，确有必要提供一种新的悬挂链曝气污水处理系统来解决上述技术问题。
发明内容
本实用新型所解决的技术问题在于提供一种悬挂链曝气污水处理系统，其利用多级A/O工艺及沉淀池回流工艺，可实现多级脱氮，从而改善污水处理的效果。

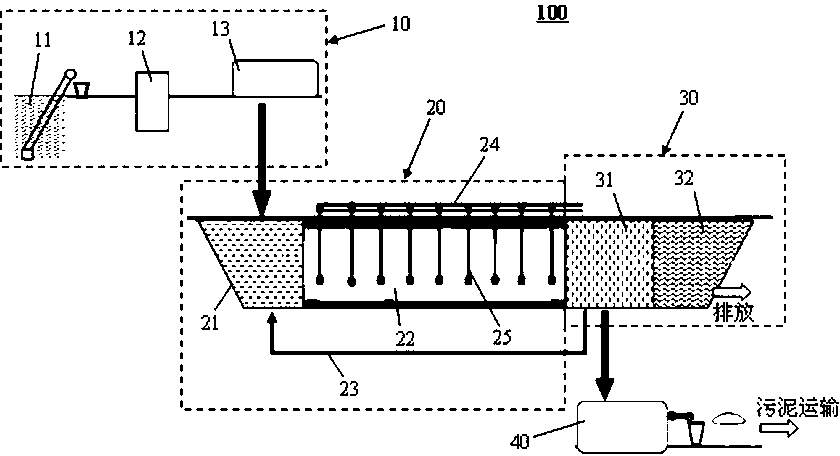

为解决上述技术问题，本实用新型采用如下技术方案：一种悬挂链曝气污水处理系统，包括预处理单元、生物处理单元、及连接所述生物处理单元的出水单元，所述生物处理单元包括厌氧池及A/O生化池，所述A/O生化池内设有漂浮于池面的通气链、悬挂于所述通气链上的若干浮动式曝气头;所述通气链内设有与所述曝气头连接的通气管;所述浮动式曝气头的顶部与所述通气链连接，底部置于A/O生化池内。
作为本技术方案的进一步改进，所述曝气头的两侧分别形成好氧区和缺氧区，所述浮动式曝气头在通气管通气时由好氧区向缺氧区移动。
作为本技术方案的进一步改进，所述出水单元包括位于所述A/O生化池一侧的沉淀池及稳定池。
作为本技术方案的进一步改进，所述厌氧池通过管道与所述出水单元的沉淀池连接，用于接收来自沉淀池排出的回流污泥。
作为本技术方案的进一步改进，所述悬挂链曝气污水处理系统还包括一连接所述沉淀池的污泥浓缩池。
与现有技术相比，本实用新型所述的悬挂链曝气污水处理系统由于采用波浪式氧化系统，使水中形成多级A/O工艺，可实现多级脱氮，改善水处理效果，且土建方式灵活，因地制宜，成本更低。
